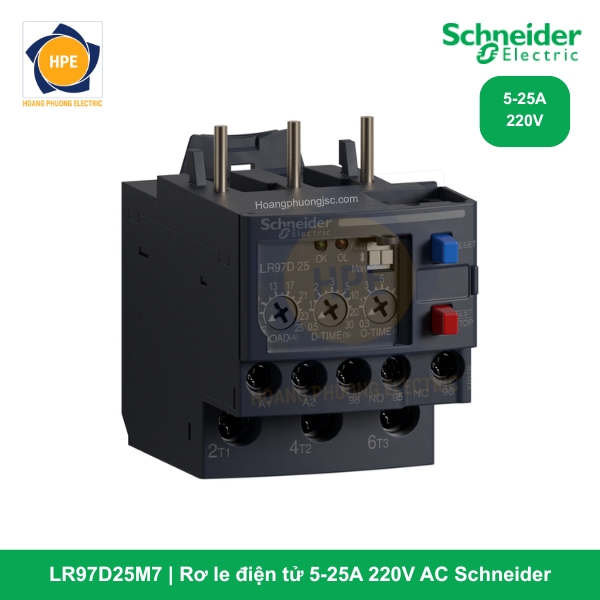

Rơ le điện tử LR97D25M7 thuộc dòng TeSys Deca của Schneider Electric là thiết bị bảo vệ trạng thái rắn (solid-state) chuyên dụng. Với dải dòng lên đến 25A, sản phẩm này cung cấp khả năng giám sát dòng điện 3 pha thông qua các biến dòng (CT) tích hợp, đảm bảo động cơ luôn vận hành an toàn trước các nguy cơ quá tải, mất pha và kẹt cơ khí.
Giới thiệu chi tiết về mã hàng LR97D25M7
Mã hàng LR97D25M7 được thiết kế để bảo vệ các động cơ có công suất trung bình, với dải điều chỉnh dòng điện linh hoạt từ 5A đến 25A. Đây là dòng rơ le lý tưởng cho các ứng dụng máy bơm nước công suất vừa, hệ thống máy nén khí, băng tải tải trọng nặng và các máy công cụ trong xưởng sản xuất.
Ký hiệu “M7” tương ứng với mức điện áp điều khiển chuẩn 200…240V AC. Thiết bị có thiết kế thông minh, cho phép lắp đặt trực tiếp dưới khởi động từ TeSys Deca (LC1D09…D38) hoặc gắn trên thanh ray (DIN Rail), giúp tối ưu hóa không gian tủ điện và giảm thiểu thời gian đấu nối.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật chi tiết của LR97D25M7 trích xuất từ tài liệu kỹ thuật chính hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys Deca (LR97) |
| Mã sản phẩm | LR97D25M7 |
| Loại rơ le | Rơ le quá dòng điện tử (Electronic Overcurrent Relay) |
| Dải cài đặt dòng điện (Load) | 5…25 A |
| Điện áp nguồn điều khiển [Us] | 200…240 V AC (50/60 Hz) |
| Kiểu đuôi nhiệt lắp sau Contactor | tương đương mã EOCRSP20RM |
| Ngưỡng tác động (Tripping) | Tương ứng với dòng cài đặt |
| Loại tiếp điểm | 1 C/O (Tiếp điểm chuyển đổi 5A) |
| Cách thức lắp đặt | Trực tiếp dưới Contactor hoặc gắn thanh Rail |
| Tương thích Contactor | LC1D09…LC1D38 |
| Độ bền điện môi | 2 kV ở 50 Hz (IEC 60255-5) |
| Tiêu chuẩn | IEC 60947, UL 508, CSA |
Tìm hiểu thêm tại:
Chức năng bảo vệ ưu việt của LR97D25M7
LR97D25M7 vượt trội hơn các dòng rơ le nhiệt truyền thống nhờ 3 cơ chế bảo vệ tức thời:
-
Bảo vệ quá tải (Overload): Khi dòng điện thực tế (Imax) vượt quá ngưỡng cài đặt (LOAD), rơ le sẽ kích hoạt đếm ngược thời gian vận hành (O-Time) và ngắt mạch chính xác theo cài đặt của người dùng.
-
Bảo vệ mất pha (Phase Failure): Phát hiện sự cố mất pha cực kỳ nhạy bén với thời gian tác động dưới 3 giây, giúp cứu nguy động cơ trước khi nhiệt độ cuộn dây tăng cao đột ngột.
-
Bảo vệ kẹt rô-to (Locked Rotor): Khi dòng điện vượt quá 3 lần mức cài đặt (do sự cố cơ khí), thiết bị sẽ ngắt mạch chỉ trong vòng 0.5 giây trong quá trình vận hành ổn định.
-
Tính năng Shear-pin: Bảo vệ hệ thống khỏi các cú sốc cơ khí bằng cách cài đặt O-Time ở mức tối thiểu (0.2 – 0.3s).
Các mã sản phẩm của Rơ le LR97
| LR97D015M7 |
Rơ le điện tử 0.3-1.5A 220V AC, lắp sau khởi động từ
|
| LR97D07M7 |
Rơ le điện tử 1.2-7A 220V AC, lắp sau khởi động từ
|
| LR97D25M7 |
Rơ le điện tử 5-25A 220V AC, lắp sau khởi động từ
|
| LR97D38M7 |
Rơ le điện tử 20-38A 220V AC, lắp sau khởi động từ
|
| LR97D015B |
Rơ le điện tử 0.3-1.5A 24V AC/DC, lắp sau khởi động từ
|
| LR97D07B |
Rơ le điện tử 1.2-7A 24V AC/DC, lắp sau khởi động từ
|
| LR97D25B |
Rơ le điện tử 5-25A 24V AC/DC, lắp sau khởi động từ
|
| LR97D38B |
Rơ le điện tử 20-38A 24V AC/DC, lắp sau khởi động từ
|
| LR97D015F7 |
Rơ le điện tử 0.3-1.5A 110V AC, lắp sau khởi động từ
|
| LR97D07F7 |
Rơ le điện tử 1.2-7A 110V AC, lắp sau khởi động từ
|
| LR97D25F7 |
Rơ le điện tử 5-25A 110V AC, lắp sau khởi động từ
|
| LR97D38F7 |
Rơ le điện tử 20-38A 110V AC, lắp sau khởi động từ
|
Các núm điều chỉnh và tín hiệu LED trực quan
Thiết bị cho phép người vận hành dễ dàng cấu hình qua 3 núm xoay:
-
LOAD: Cài đặt dòng định mức động cơ (5A – 25A).
-
D-TIME (Delay Time): Thời gian trễ khi khởi động (0.5 – 30s) để vượt qua dòng khởi động ban đầu.
-
O-TIME (Operating Time): Thời gian trễ tác động khi xảy ra quá tải (0.2 – 10s).
Hệ thống đèn LED báo hiệu:
-
LED Xanh (OK): Sáng khi có nguồn cấp ổn định.
-
LED Đỏ (OL): Sáng hoặc nhấp nháy báo lỗi quá tải, mất pha hoặc kẹt rô-to, giúp chẩn đoán nhanh nguyên nhân sự cố.
Lợi ích khi sử dụng LR97D25M7
-
Độ chính xác cao: Không bị ảnh hưởng bởi nhiệt độ môi trường xung quanh, loại bỏ tình trạng nhảy nhầm (nuisance tripping).
-
Lắp đặt gọn gàng: Tích hợp sẵn biến dòng bên trong nên không cần luồn dây qua CT rời, làm tủ điện trông chuyên nghiệp hơn.
-
Chế độ Reset linh hoạt: Tùy chọn Reset thủ công hoặc Reset tự động sau 120 giây thông qua công tắc gạt (DIP switch).
-
Bền vững: Đạt nhãn Green Premium, cam kết sản phẩm thân thiện với môi trường và bền bỉ theo thời gian.
Kết luận
Rơ le điện tử LR97D25M7 Schneider là giải pháp bảo vệ tối ưu cho các lộ trình động cơ từ 5A đến 25A. Với khả năng phản ứng cực nhanh trước các sự cố điện và cơ khí, sản phẩm đảm bảo hệ thống sản xuất của bạn luôn vận hành liên tục và giảm thiểu tối đa chi phí sửa chữa động cơ.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
