Thiết bị đóng cắt Hyundai – HD Hyundai Electric chính hãng

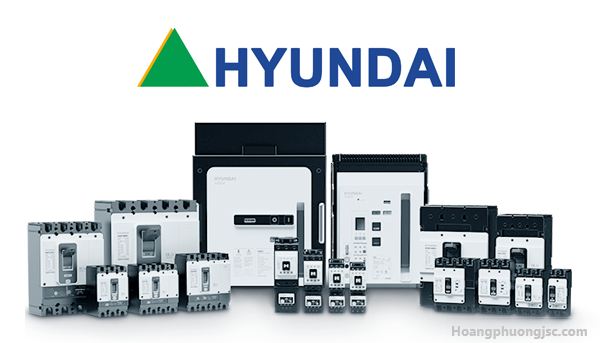

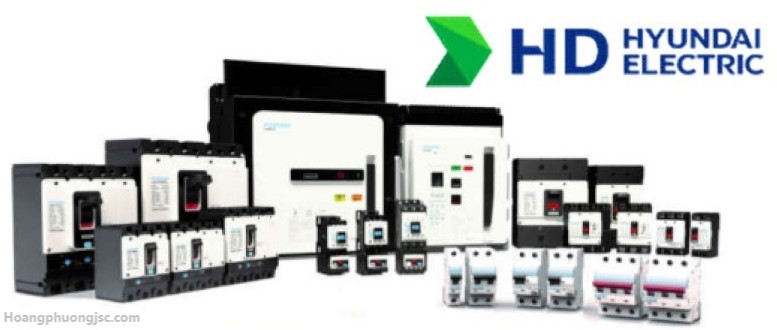

Thiết bị đóng cắt Hyundai thuộc hệ sản phẩm của HD Hyundai Electric, được sử dụng trong tủ điện dân dụng, thương mại và công nghiệp. Danh mục khá rộng, từ MCB, RCCB, RCBO, MCCB đến ACB, đồng thời có contactor, rơ le nhiệt và nhiều phụ kiện phục vụ điều khiển, bảo vệ.

Hyundai Electric các dòng đáng chú ý gồm MCCB HGM/HGP, ELCB HGE, MCB HGD, RCCB HRC, RCBO HRO, contactor HGC và ACB HGS/HGN.

Thiết bị đóng cắt Hyundai gồm những gì?

Có thể chia danh mục Hyundai thành các nhóm chính sau:

Danh mục chính thức của Hyundai còn có VCB, SPD, protection relay và power meter.

MCCB Hyundai HGM – Aptomat khối Hyundai

MCCB Hyundai HGM là một trong những dòng được sử dụng nhiều trong tủ điện hạ thế.

HGM100, HGM125, HGM250, HGM400, HGM630, HGM800, HGM1000, HGM1250 và HGM1600.

Các phiên bản có thể là 2P, 3P hoặc 4P tùy series.

Ở nhóm 3P, HGM có nhiều cấp khả năng cắt như 16kA, 20kA, 26kA, 38kA, 45kA, 55kA, 65kA và 85kA tùy model.

Dòng điện lớn hơn có HGM1000S, HGM1250S và HGM1600S, tương ứng tới 1.600A.

MCCB Hyundai HGP chỉnh dòng

Ngoài HGM, Hyundai có dòng HGP.

Một số model HGP sử dụng chỉnh nhiệt và chỉnh từ. Bảng 2026 thể hiện HGP400S-H, HGP630S-H và HGP800S-H với khả năng cắt 85kA.

Ngoài ra còn có MCCB điện tử HGP với dải chỉnh từ 0,4–1 lần In. Các model gồm HGP100S, HGP160S, HGP250S, HGP400S, HGP630S và HGP800S.

Trang chính thức của HD Hyundai Electric công bố MCCB của hãng có dải đến 1.600A và khả năng cắt đến 150kA tùy dòng.

ELCB Hyundai HGE – Aptomat chống rò

ELCB Hyundai HGE phù hợp với các hệ thống cần bảo vệ quá dòng kết hợp chức năng bảo vệ dòng rò.

Dòng HGE có các mức dòng từ nhỏ đến 400A tùy loại.

Các series được liệt kê gồm:

HGE100S, HGE125S, HGE250S, HGE400E và HGE400S.

Bảng cũng nêu các mức chỉnh định dòng rò 100mA, 300mA, 500mA và 1000mA cho nhóm ELCB tương ứng.

Nhóm này phù hợp cho tủ phân phối công nghiệp, hệ thống cần bảo vệ rò đất và các tải có dòng lớn hơn RCCB dân dụng.

MCB Hyundai HGD

MCB Hyundai HGD là aptomat dạng module lắp trên thanh DIN.

Các dòng HGD gồm model như HGD63M, HGD63P và HGD100S.

HGD63M có khả năng cắt 6kA. HGD63P có mức 10kA. Dòng định mức phổ biến từ 6A đến 63A. HGD100S có các mức 80A và 100A.

MCB được dùng phổ biến trong:

Tủ điện căn hộ, tủ phân phối nhỏ, tủ điều khiển và các mạch nhánh.

RCCB Hyundai HRC

RCCB Hyundai dùng để bảo vệ dòng rò.Có các dòng HRC63S và HRC100S.

Sản phẩm có các cấu hình 2P và 4P. Dải dòng trải từ 16A đến 100A tùy model.

Bảng cũng ghi các mức dòng rò lựa chọn như:

30mA – 100mA – 300mA – 500mA.

Cần lưu ý RCCB chủ yếu bảo vệ dòng rò. Thiết kế hệ thống vẫn cần phối hợp bảo vệ quá dòng phù hợp.

RCBO Hyundai HRO

RCBO Hyundai HRO kết hợp bảo vệ quá tải, ngắn mạch và dòng rò trong cùng thiết bị.

HRO63M 1N, HRO63M 3N, HRO63P 1N, HRO63P 3N và HRO63A 2P.

Số cực có các lựa chọn 1P+N, 3P+N và 2P tùy model. Khả năng cắt được thể hiện từ 4,5kA đến 10kA tùy dòng.

RCBO thường thích hợp với những nhánh cần mức bảo vệ đầy đủ nhưng muốn tiết kiệm không gian trong tủ điện.

ACB Hyundai HGS và HGN

Ở cấp nguồn tổng, ACB Hyundai là nhóm đáng chú ý.

HGS – Standard và HGN – Premium.

Cả hai có phiên bản 3P, 4P, Fixed Type và Draw in/out Type.

Dải dòng của ACB Hyundai rất rộng. Bảng thể hiện các cấp từ khoảng 630A đến 6300A.

Khả năng cắt trải từ 65kA, 85kA, 100kA đến 150kA tùy frame và model.

Điểm đáng chú ý là ACB HGS/HGN trong bảng được tích hợp rơ le GPR-LA bảo vệ LSIG, màn hình LCD và truyền thông MODBUS.

Trang hãng cũng công bố khả năng cắt tối đa của ACB đạt 150kA tại cấu hình phù hợp, đồng thời hỗ trợ kiểu draw-in/out và nhiều phụ kiện bảo vệ.

Contactor Hyundai HGC

Dù không phải máy cắt, contactor Hyundai thường được sử dụng đồng bộ với MCCB và rơ le nhiệt trong tủ động lực.

Dòng HGC có dải rất rộng từ 9A đến 800A.

Một số model gồm:

HGC9, HGC12, HGC18, HGC25, HGC32, HGC40, HGC50, HGC65, HGC75, HGC85, HGC100 và các dòng công suất lớn hơn tới HGC800.

Dải công suất ứng dụng được liệt kê từ khoảng 4kW đến 440kW tùy model.

Hyundai cũng có contactor AC, AC/DC và DC Magnetic Contactor.

Rơ le nhiệt Hyundai HGT

Rơ le nhiệt Hyundai HGT được phối hợp với contactor HGC để bảo vệ quá tải động cơ.

Các nhóm tương thích gồm:

HGT18K cho HGC9–18, HGT40K cho HGC25–40, HGT65K cho HGC50–65, HGT100K cho HGC75–100 và các dòng lớn hơn cho contactor công suất cao.

Dải chỉnh dòng rất rộng, từ dưới 1A đến hàng trăm ampe.

Điều này giúp Hyundai có thể tạo thành một hệ bảo vệ động cơ tương đối đồng bộ.

Phụ kiện MCCB Hyundai

MCCB Hyundai có hệ phụ kiện khá đầy đủ.

Auxiliary Switch, Alarm Switch, Shunt Trip, Under Voltage Trip, tay xoay, motor operator, interpole barrier, bus bar, nắp đầu cực và khóa liên động.

Nhờ các phụ kiện này, MCCB có thể được tích hợp vào hệ điều khiển và ATS.

Ví dụ, Shunt Trip cho phép cắt MCCB từ xa. Under Voltage Trip hỗ trợ tác động khi điện áp điều khiển giảm xuống dưới ngưỡng thiết kế.

Motor operator cho phép đóng cắt MCCB bằng cơ cấu điện.

Phụ kiện ACB Hyundai

ACB HGS/HGN cũng có hệ phụ kiện riêng.

Motor, Closing Coil, Trip Coil, UVT Coil, bộ điều khiển UVT trễ, mechanical interlock, CT, AUX Switch, Door Flange, Dust Cover và ATS Controller.

ACB HGS được ghi có sẵn 3a3b AUX, trong khi HGN có sẵn 5a5b AUX.

Đây là các đặc điểm hữu ích khi thiết kế tủ MSB hoặc hệ thống chuyển nguồn tự động.

Ứng dụng của thiết bị đóng cắt Hyundai

Thiết bị đóng cắt HD Hyundai Electric có thể được sử dụng từ mạch nhánh đến cấp nguồn tổng.

MCB và RCBO phù hợp với tủ nhỏ.

MCCB HGM/HGP thích hợp với tủ phân phối và tủ động lực.

ACB HGS/HGN phù hợp với tủ MSB, máy biến áp và các hệ thống dòng lớn.

Contactor HGC kết hợp rơ le HGT phù hợp với bơm, quạt, băng tải và động cơ công nghiệp.

HD Hyundai Electric cho biết dòng thiết bị đóng cắt của hãng được phát triển cho nhiều lĩnh vực như xây dựng, công nghiệp, nhà máy và đóng tàu.

Cách chọn thiết bị đóng cắt Hyundai

Khi lựa chọn, cần xác định trước điện áp, dòng tải, số cực và khả năng cắt ngắn mạch.

Với MCCB, cần kiểm tra thêm frame AF và kiểu trip unit.

Với ELCB hoặc RCBO, phải xác định mức dòng rò.

Với ACB, cần xem thêm LSIG, kiểu Fixed hoặc Draw-out, motor, coil và truyền thông.

Không nên thay thế thiết bị chỉ dựa vào cùng dòng định mức. Một MCCB 250A nhưng khả năng cắt 26kA sẽ khác đáng kể so với model 55kA hoặc 85kA.

Mua thiết bị đóng cắt Hyundai chính hãng ở đâu?

Hoàng Phương JSC cung cấp thiết bị đóng cắt Hyundai phục vụ tủ điện, nhà máy và công trình.

Các nhóm có thể tham khảo gồm MCB Hyundai, RCCB, RCBO, MCCB HGM/HGP, ELCB HGE, ACB HGS/HGN, contactor HGC và rơ le nhiệt HGT.

Khách hàng có thể gửi mã hàng, ảnh thiết bị hoặc danh sách vật tư để được hỗ trợ kiểm tra cấu hình.

Hoangphuongjsc.com – Cung cấp thiết bị điện Hyundai tại Hà Nội, TP.HCM và giao hàng toàn quốc.

Liên hệ để được hỗ trợ giao hàng toàn quốc.

Thiết bị đóng cắt Hyundai có danh mục rộng từ MCB, RCCB, RCBO đến MCCB và ACB. Trong đó, HGM và HGP là các dòng MCCB đáng chú ý. HGE phục vụ nhóm ELCB, còn HGS và HGN là dòng ACB dùng cho tủ điện tổng.

Hoàng Phương JSC hỗ trợ tra mã, lựa chọn thiết bị Hyundai và giao hàng tại Hà Nội, TP.HCM cùng các tỉnh thành trên toàn quốc.

Thiết bị đóng cắt Hyundai – HD Hyundai Electric sử dụng trong tủ điện dân dụng và công nghiệp. Danh mục gồm MCB HGD, RCCB HRC, RCBO HRO, MCCB HGM/HGP, ELCB HGE và ACB HGS/HGN. Ngoài ra còn có contactor HGC, rơ le nhiệt HGT và các phụ kiện điều khiển như Shunt Trip, Under Voltage Trip, Auxiliary Contact và Motor Operator. MCCB Hyundai có nhiều cấp dòng và khả năng cắt khác nhau, phù hợp tủ phân phối và tủ động lực. ACB Hyundai có dải dòng lớn, dùng cho tủ MSB và nguồn tổng. Các phiên bản HGS và HGN hỗ trợ nhiều cấu hình cố định hoặc draw-out. Thiết bị Hyundai phù hợp cho nhà máy, tòa nhà, dây chuyền sản xuất và hệ thống điện công nghiệp. Hoàng Phương JSC cung cấp thiết bị điện Hyundai tại Hà Nội, TP.HCM và hỗ trợ giao hàng trên toàn quốc.
