Biến dòng bảo vệ chạm đất ZCT-35-Z (Zero Phase Current Transformer) là thiết bị cảm biến dòng rò thứ tự không cao cấp thuộc dòng EOCR của Schneider Electric. Sản phẩm được thiết kế đặc biệt để phát hiện các sự cố chạm đất, đảm bảo an toàn tuyệt đối cho hệ thống điện và thiết bị động cơ trong môi trường công nghiệp.
Giới thiệu qua về mã hàng ZCT-35-Z
Mã hàng ZCT-35-Z là phiên bản chuyên dụng với đường kính lỗ thông 35mm, phù hợp cho các lộ cáp nhánh hoặc các động cơ công suất nhỏ và trung bình. Điểm khác biệt quan trọng của dòng có hậu tố “-Z” là khả năng tương thích hoàn hảo với các loại Rơ le bảo vệ chạm đất kỹ thuật số (như dòng EGR) của Schneider.
Thiết bị hoạt động dựa trên nguyên lý giám sát tổng vector dòng điện 3 pha. Khi hệ thống vận hành bình thường, tổng dòng điện qua biến dòng bằng không. Khi xuất hiện dòng rò chạm đất, ZCT-35-Z sẽ cảm biến tín hiệu này và truyền về rơ le điều khiển để kích hoạt cơ chế ngắt mạch, loại bỏ nguy cơ hỏa hoạn và hư hỏng thiết bị.
Thông số kỹ thuật
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng ZCT-35-Z được trích xuất từ tài liệu kỹ thuật của Schneider Electric:
| Thông số kỹ thuật | Giá trị chi tiết |
| Sản phẩm | EOCR Schneider |
| Mã sản phẩm | ZCT-35-Z |
| Chức năng | Bộ chuyển đổi dòng điện thứ tự không bảo vệ chạm đất |
| Công dụng | Máy biến dòng cho Rơ le bảo vệ chạm đất EGR |
| Tương thích | Relay EGR Schneider |
| Mô hình | ZCT – Zero Phase Current Transformer |
| Đường kính lỗ (Hole ID) | 35 mm |
| Dòng điện sơ cấp | 200A |
| Dòng điện phát ra (Output) | 200mA / 1.5mA |
| Độ chính xác | +/- 5% |
| Tần số định mức | 50/60 Hz |
| Công suất tiêu thụ | 10VA |
| Điện trở cách điện | 10 Megohm (MΩ) ở 500V |
| Trọng lượng | 0.23 kg |
| Tiêu chuẩn chất lượng | IEC 6094-1 |
| Nhiệt độ môi trường | -20 ~ 60°C (IEC 60947-4-1) |
| Độ cao vận hành | Tối đa 2000 m so với mực nước biển |
Chức năng chính
Biến dòng ZCT-35-Z đảm nhiệm các vai trò quan trọng sau trong hệ thống tự động hóa:
-
Cảm biến dòng thứ tự không: Giám sát sự cân bằng dòng điện pha đi qua tâm thiết bị một cách liên tục.
-
Phát hiện dòng rò siêu nhạy: Có khả năng nhận diện các dòng rò rỉ điện ở mức độ thấp trước khi chúng gây ra sự cố lớn.
-
Truyền dẫn tín hiệu tin cậy: Chuyển đổi dòng sơ cấp thành tín hiệu dòng điện nhỏ (1.5mA) để cung cấp dữ liệu chính xác cho các rơ le bảo vệ kỹ thuật số xử lý.
Các sản phẩm cùng loại của biến dòng ZCT
| ZCT | Biến dòng bảo vệ chạm đất thứ tự không ZCT Ø35mm, Ø80mm, Ø120mm |
|---|---|
| ZCT-35 | Biến dòng bảo vệ chạm đất ZCT Ø35mm |
| ZCT-80 | Biến dòng bảo vệ chạm đất ZCT Ø80mm |
| ZCT-120 | Biến dòng bảo vệ chạm đất ZCT Ø120mm |
| ZCT-35-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø35mm |
| ZCT-80-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø80mm |
| ZCT-120-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø120mm |
Lợi ích khi sử dụng biến dòng ZCT-35-Z
Việc lắp đặt ZCT-35-Z mang lại nhiều giá trị thiết thực cho đơn vị vận hành:
-
Khả năng chống nhiễu vượt trội: Dòng “-Z” được tối ưu hóa để làm việc với rơ le điện tử, hạn chế tối đa tình trạng nhảy rơ le ảo do nhiễu lưới điện.
-
Độ chính xác cao: Với sai số chỉ +/- 5% và điện trở cách điện đạt chuẩn 10 Megohm, thiết bị đảm bảo tính trung thực của tín hiệu trong suốt quá trình vận hành.
-
Thiết kế nhỏ gọn, bền bỉ: Kích thước Ø35mm tiết kiệm không gian tủ điện; vỏ nhựa chống cháy đạt tiêu chuẩn IEC giúp thiết bị chịu được nhiệt độ lên đến 60°C.
-
Lắp đặt an toàn: Các đầu nối được thiết kế với mô-men xoắn siết chặt lên đến 1.7 N.m, đảm bảo điểm tiếp xúc điện luôn ổn định và chắc chắn.
-
An toàn cho thiết bị và con người: Ngăn ngừa hỏa hoạn do hiện tượng phóng điện hồ quang và bảo vệ người vận hành khỏi nguy cơ điện giật.

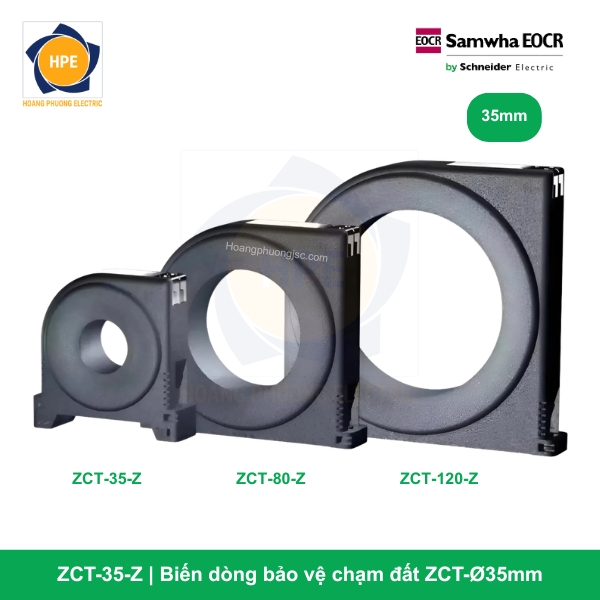

Hình ảnh thực tế biến dòng bảo vệ chạm đất ZCT
Kết luận
Biến dòng bảo vệ chạm đất ZCT-35-Z Schneider là giải pháp an toàn tối ưu cho các hệ thống điện yêu cầu độ chính xác cao. Với sự tương thích tuyệt vời dành cho rơ le kỹ thuật số EGR và thông số cách điện Megohm đạt chuẩn khắt khe, đây là thiết bị không thể thiếu để bảo vệ động cơ và hệ thống điện nhánh trong các nhà máy hiện đại.
