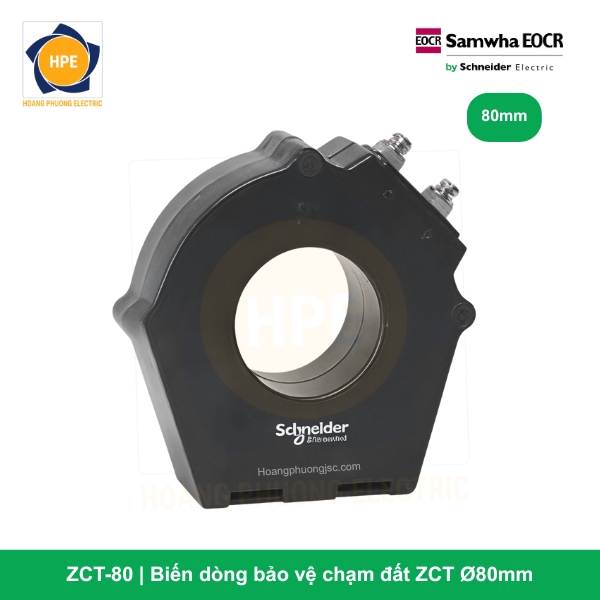

Biến dòng bảo vệ chạm đất ZCT-80 là thiết bị cảm biến dòng rò thứ tự không với kích thước lỗ thông trung bình, được thiết kế để giám sát và bảo vệ hệ thống điện công nghiệp. Đây là giải pháp quan trọng giúp phát hiện sớm các sự cố rò rỉ điện, đảm bảo an toàn cho nhân viên vận hành và ngăn ngừa hư hỏng máy móc.
Giới thiệu qua về mã hàng ZCT-80
ZCT-80 là dòng biến dòng thứ tự không (Zero-phase Current Transformer) có đường kính lỗ thông 80mm. Với kích thước này, thiết bị cho phép luồn đồng thời các sợi cáp động lực pha và trung tính có tiết diện trung bình, phù hợp cho các tủ điện phân phối nhánh (DB) hoặc tủ điều khiển động cơ công suất lớn.

Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ: khi dòng điện trong các dây dẫn cân bằng, tổng từ trường đi qua ZCT bằng không. Nếu có sự cố chạm đất hoặc rò điện, dòng thứ tự không sẽ xuất hiện. ZCT-80 sẽ cảm biến dòng điện này và gửi tín hiệu về Rơ le bảo vệ chạm đất để kích hoạt cơ chế ngắt mạch tự động.
Thông số kỹ thuật
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng ZCT-80 dựa trên tiêu chuẩn kỹ thuật phổ biến:
| Thông số kỹ thuật | Giá trị chi tiết |
| Sản phẩm | Biến dòng thứ tự không (ZCT) |
| Mã sản phẩm | ZCT-80 |
| Chức năng | Cảm biến dòng điện thứ tự không bảo vệ chạm đất |
| Đường kính lỗ (Hole ID) | 80 mm |
| Dòng điện sơ cấp | 200A |

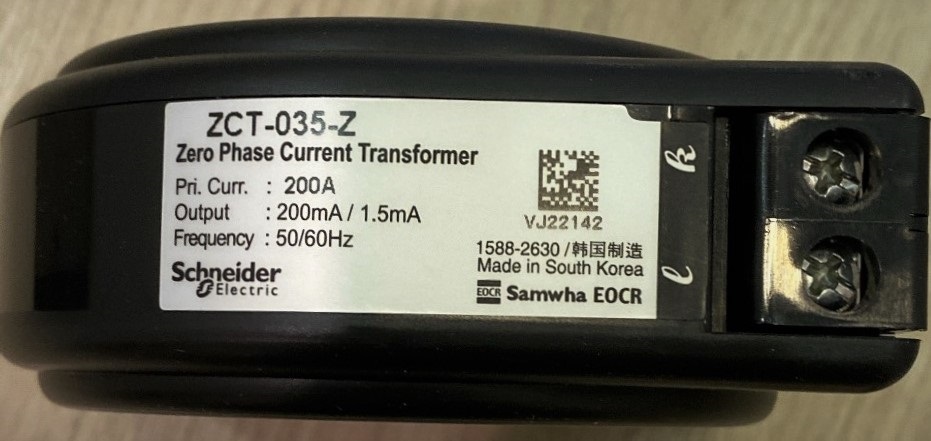

| Dòng điện phát ra (Output) | 200mA / 1.5mA |
| Độ chính xác | +/- 5% |
| Điện trở cách điện | 10 Megohm ở 500V |
| Điện áp định mức | 600V AC |
| Tần số định mức | 50/60 Hz |
| Công suất tiêu thụ | 10VA |
| Cân nặng | Khoảng 0.55 kg |
| Nhiệt độ môi trường | -20 ~ 60°C |
| Độ cao so với mực nước biển | 2000 m |
| Tiêu chuẩn | IEC 60947-1 |
Chức năng chính
Biến dòng ZCT-80 đóng vai trò là “cơ quan cảm giác” của hệ thống bảo vệ:
-
Phát hiện dòng rò thứ tự không: Giám sát tổng vector dòng điện đi qua các dây pha và trung tính.
-
Chuyển đổi tín hiệu: Biến đổi dòng điện rò rỉ (lên đến 200A) thành tín hiệu dòng điện nhỏ (1.5mA) tương thích với đầu vào của các bộ rơ le bảo vệ.
-
Tương thích thiết bị: Phối hợp nhịp nhàng với Rơ le bảo vệ chạm đất (ELR) hoặc Rơ le bảo vệ động cơ điện tử (EOCR).

Các sản phẩm cùng loại của biến dòng ZCT
| ZCT | Biến dòng bảo vệ chạm đất thứ tự không ZCT Ø35mm, Ø80mm, Ø120mm |
|---|---|
| ZCT-35 | Biến dòng bảo vệ chạm đất ZCT Ø35mm |
| ZCT-80 | Biến dòng bảo vệ chạm đất ZCT Ø80mm |
| ZCT-120 | Biến dòng bảo vệ chạm đất ZCT Ø120mm |

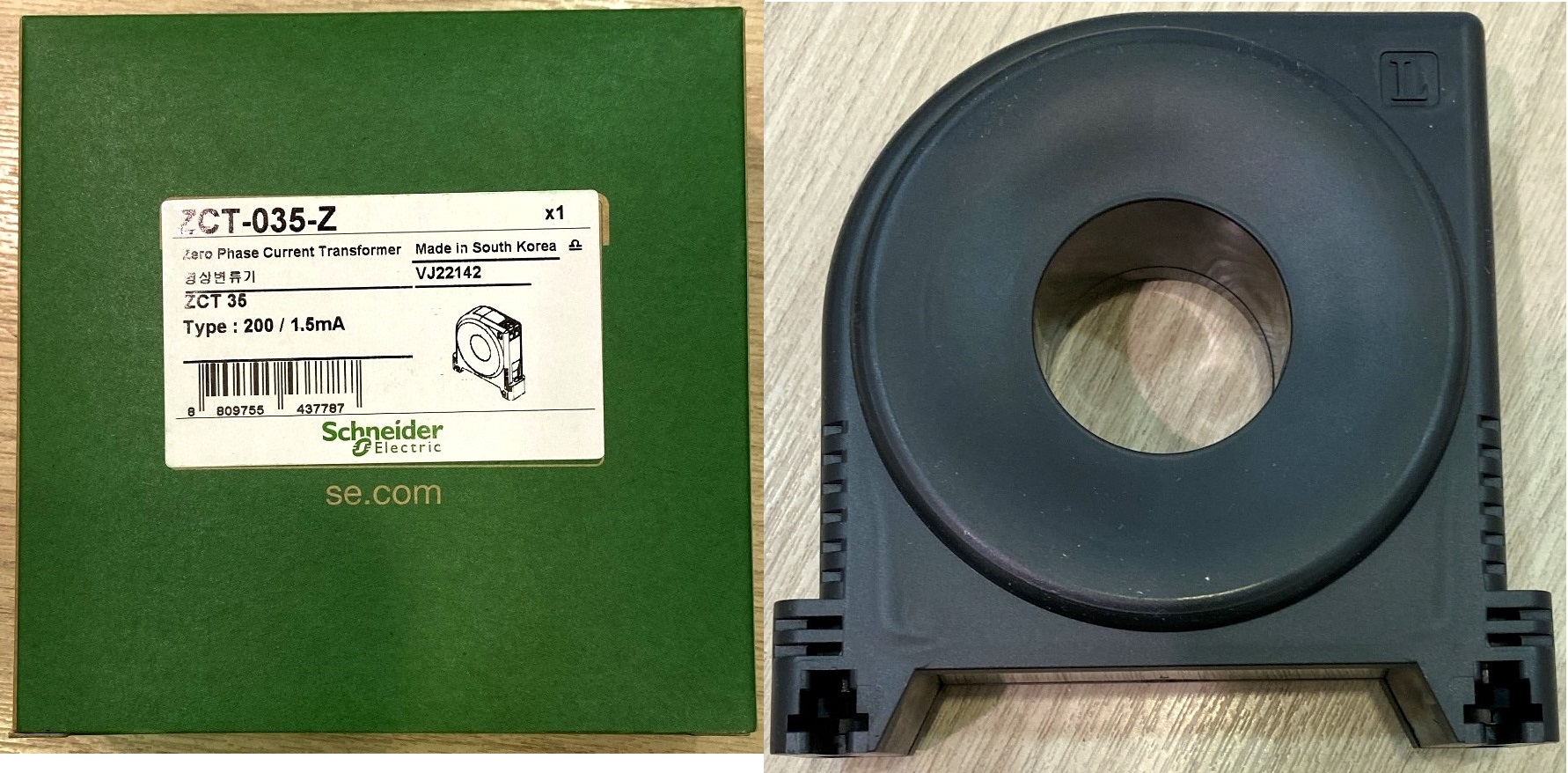

| ZCT-35-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø35mm |
| ZCT-80-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø80mm |
| ZCT-120-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø120mm |
Lợi ích khi sử dụng biến dòng ZCT-80
-
Phạm vi lắp đặt rộng: Kích thước lỗ Ø80mm là kích thước phổ biến, dễ dàng thi công cho các bó cáp trong các nhà xưởng, tòa nhà.
-
Độ nhạy cao: Có khả năng phát hiện dòng rò ở mức thấp, giúp bảo vệ hệ thống trước khi sự cố lan rộng gây cháy nổ.
-
Hoạt động ổn định: Chịu được môi trường nhiệt độ khắc nghiệt và có khả năng chống nhiễu tín hiệu tốt.
-
Dễ dàng bảo trì: Thiết kế đơn giản, độ bền cơ khí cao, không đòi hỏi bảo dưỡng phức tạp trong quá trình vận hành.
-
An toàn tối ưu: Giảm thiểu tối đa nguy cơ điện giật cho người lao động khi vỏ thiết bị vô tình bị rò điện.
Kết luận
Biến dòng bảo vệ chạm đất ZCT-80 là một thành phần thiết yếu để xây dựng một hệ thống điện an toàn và chuyên nghiệp. Với kích thước lỗ Ø80mm linh hoạt và thông số kỹ thuật chuẩn công nghiệp, ZCT-80 mang đến sự yên tâm tuyệt đối cho các đơn vị quản lý vận hành trạm điện và nhà máy sản xuất.
