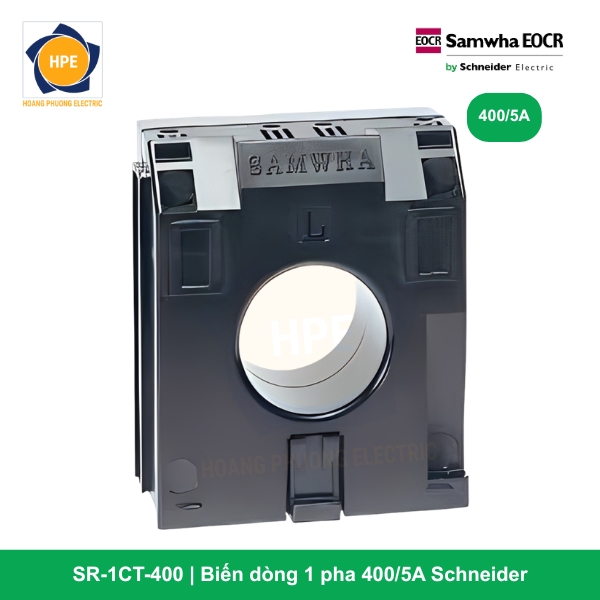

Biến dòng 1 pha 400/5A SR-1CT-400 Schneider

Biến dòng 1 pha SR-1CT-400 là mã hàng có dải dòng lớn nhất trong dòng biến dòng Module chuyên dụng của Schneider Electric. Thiết bị được thiết kế để chuẩn hóa dòng điện sơ cấp cực cao về mức tín hiệu tiêu chuẩn, giúp các bộ rơ le bảo vệ động cơ điện tử (EOCR) giám sát và bảo vệ các hệ thống tải nặng một cách chính xác và an toàn tuyệt đối.

Giới thiệu qua về mã hàng SR-1CT-400

Mã hàng SR-1CT-400 là loại máy biến dòng (Current Transformer) dạng khối Module đồng bộ, được thiết kế để phối hợp hoàn hảo với hệ sinh thái Rơ le bảo vệ động cơ của Schneider. Với tỉ số biến dòng 400/5A, thiết bị này cho phép các rơ le điện tử dải dòng nhỏ có thể quản lý và bảo vệ các động cơ tải nặng hoặc hệ thống điện có dòng định mức lên đến 400A.

Thiết kế dạng Module của SR-1CT-400 đặc biệt hữu ích trong các tủ điện công nghiệp nặng, nơi không gian lắp đặt thường hạn chế nhưng yêu cầu về độ bền và tính ổn định của tín hiệu lại cực kỳ khắt khe.

Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng SR-1CT-400 dựa trên tài liệu kỹ thuật chính thức từ Schneider Electric:

Chức năng chính

Biến dòng SR-1CT-400 thực hiện các vai trò then chốt trong hệ thống điện:

• Biến đổi dòng tải cực lớn: Hạ dòng điện từ 400A sơ cấp xuống dòng thứ cấp 5A để cung cấp dữ liệu cho mạch bảo vệ.

• Giám sát hệ thống tải nặng: Truyền tải thông tin dòng điện trung thực giúp rơ le phát hiện các lỗi nguy hiểm như quá tải, kẹt roto, mất pha hoặc dòng rò trên các động cơ công suất cực lớn.

• Cách ly an toàn mạch động lực: Đảm bảo rơ le bảo vệ và mạch điều khiển được cách ly hoàn toàn với dòng điện tải 400A, tăng tính an toàn cho hệ thống và con người.

Tham khảo thêm:

Catalogues: EOCR Schneider new

Catalogues: EOCR Schneeidr old

Lợi ích khi sử dụng SR-1CT-400

Việc trang bị biến dòng SR-1CT-400 mang lại những giá trị vượt trội cho hệ thống điện:

• Khả năng chịu tải mạnh mẽ: Thiết kế đặc biệt để chịu được dòng khởi động lớn của các động cơ công suất cao mà vẫn giữ được độ chính xác.

• Độ bền cách điện đạt chuẩn Megohm: Với thông số điện trở cách điện 10 Megohm, thiết bị hoạt động ổn định, loại bỏ hoàn toàn sai số do rò rỉ tín hiệu trong môi trường nhiễu công nghiệp.

• Tối ưu hóa không gian lắp đặt: Thiết kế Module nhỏ gọn hơn nhiều so với các loại CT đúc truyền thống cùng dải dòng, giúp việc bố trí tủ bảng điện trở nên linh hoạt và thẩm mỹ.

• Độ bền nhiệt cao: Vỏ nhựa Polycarbonate chống cháy giúp thiết bị vận hành liên tục trong dải nhiệt độ từ -20 đến 60 độ C.

• Dễ dàng bảo trì và đấu nối: Các chân cắm và vít kết nối được thiết kế chắc chắn, giúp rút ngắn thời gian thi công và đảm bảo độ ổn định lâu dài.

Kết luận

Biến dòng 1 pha SR-1CT-400 Schneider là giải pháp tối ưu nhất cho việc giám sát và bảo vệ các động cơ công suất cực lớn dải dòng 400A. Sự kết hợp giữa thương hiệu Schneider danh tiếng và thông số kỹ thuật Megohm chuẩn xác mang lại sự tin tưởng tuyệt đối cho các nhà thầu và kỹ sư điện trong việc xây dựng hệ thống vận hành an toàn và bền bỉ.
