Ổ cắm công nghiệp MD là gì?

Ổ cắm công nghiệp MD là nhóm thiết bị kết nối điện thuộc các dòng MDCE và MDPLUS, được phát triển cho các ứng dụng công nghiệp, nhà xưởng, công trường xây dựng, tủ điện và hệ thống cấp nguồn lưu động.

Sản phẩm được thiết kế với nhiều cấp dòng điện, điện áp, số cực và cấp bảo vệ khác nhau. Người dùng có thể lựa chọn loại 16A, 32A, 63A hoặc 125A, sử dụng cho nguồn điện một pha hoặc ba pha tùy từng mã sản phẩm.

MDCE và MDPLUS hướng đến độ an toàn, độ bền và khả năng sử dụng trong môi trường công nghiệp. Quá trình sản xuất kết hợp kiểm soát chất lượng và hoạt động nghiên cứu, cải tiến sản phẩm.

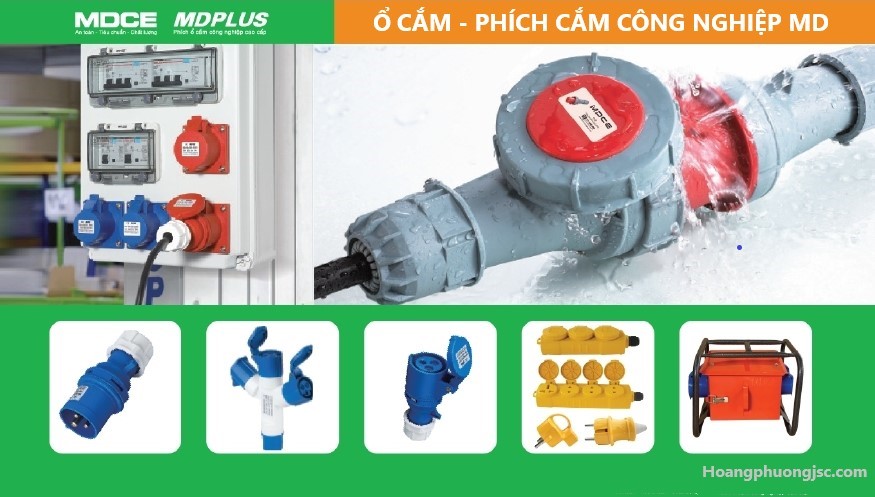

Phích cắm và ổ cắm công nghiệp MDCE – MDPLUS

Danh mục sản phẩm MD khá rộng. Thiết bị không chỉ có loại phích cắm và ổ cắm thông thường mà còn được chia theo phương thức lắp đặt, dòng định mức và cấp bảo vệ.

Các nhóm chính gồm:

• Phích cắm công nghiệp di động.
• Ổ cắm công nghiệp di động.
• Ổ cắm cố định bắt tường.
• Ổ cắm cố định gắn bảng điện.
• Phích cắm cố định gắn tủ.
• Ổ cắm cố định dạng nghiêng.
• Bộ chia 2, bộ chia 3 công nghiệp.
• Ổ cắm và phích cắm dùng cho container.
• Hộp nguồn thi công.
• Rulo ổ cắm công nghiệp.
• Ổ cắm dân dụng chống nước IP54.
• Phụ kiện phục vụ thi công điện.

Các dòng phích và ổ cắm công nghiệp được phát triển với cấp bảo vệ từ IP44 đến IP67, phù hợp với nhiều điều kiện làm việc khác nhau.

Các cấp dòng điện của ổ cắm công nghiệp MD

Một trong những ưu điểm của dòng MDCE và MDPLUS là dải dòng điện khá rộng.

Ổ cắm công nghiệp MD 16A

Dòng 16A được sử dụng nhiều trong các hệ thống điện công suất vừa và nhỏ, thiết bị cầm tay, máy móc thi công hoặc các điểm lấy điện trong nhà xưởng.

Một số cấu hình phổ biến:

16A – 220V đến 250V

• 2P + E.
• Điện một pha.
• Có các phiên bản IP44, IP54 và IP67.

16A – 380V đến 420V

• 3P + E.
• 3P + E + N.
• Sử dụng cho hệ thống điện ba pha.

Ví dụ các mã thuộc nhóm IP44 có MD013, MD014, MD015, MD113, MD114, MD115, MD213, MD214, MD215, MD313, MD314 và MD315.

Ổ cắm công nghiệp MD 32A

Dòng 32A là một trong những nhóm sản phẩm có nhiều lựa chọn nhất.

Thiết bị có các cấu hình:

• 32A – 220V đến 250V – 2P + E.
• 32A – 380V đến 420V – 3P + E.
• 32A – 380V đến 420V – 3P + E + N.

Tùy vị trí lắp đặt, có thể lựa chọn:

• Loại di động.
• Loại bắt tường.
• Loại gắn bảng điện.
• Loại cố định gắn tủ.
• Loại dạng nghiêng.

Chẳng hạn dòng IP44 có các mã MD023, MD024, MD025, MD123, MD124, MD125, MD223, MD224, MD225, MD323, MD324 và MD325.

Ổ cắm công nghiệp MD IP67

Đối với môi trường đòi hỏi khả năng bảo vệ cao hơn, MD có nhóm phích cắm và ổ cắm IP67.

Dòng sản phẩm này bao gồm các mức dòng:

• 16A.
• 32A.
• 63A.
• 125A.

Điện áp làm việc tùy phiên bản gồm khoảng 220–250V hoặc 380–420V.

Dòng MD 63A IP67

Một số mã tiêu biểu:

Theo thông tin sản phẩm, các phiên bản trên đều thuộc nhóm bảo vệ IP67.

Dòng MD 125A IP67

Đối với các hệ thống cần dòng điện lớn hơn, MD có phiên bản 125A.

Một số cấu hình gồm:

• 125A – 220–250V – 2P + E.
• 125A – 380–420V – 3P + E.
• 125A – 380–420V – 3P + E + N.

Các mã trong nhóm này có thể kể đến MD043, MD044, MD045, MD143, MD144, MD145, MD243, MD244, MD245, MD343, MD344 và MD345.

Nhờ đó, cùng một hệ sản phẩm MD có thể đáp ứng từ những điểm cấp nguồn nhỏ đến các thiết bị công nghiệp yêu cầu dòng điện lớn.

Phân biệt IP44, IP54 và IP67

Khi lựa chọn phích cắm ổ cắm công nghiệp, cấp bảo vệ IP là thông số rất quan trọng.

IP44

Đây là nhóm được sử dụng phổ biến trong nhà xưởng, tủ điện và những vị trí có yêu cầu bảo vệ cơ bản đối với bụi, vật thể và nước bắn.

MD cung cấp nhiều mã 16A và 32A thuộc nhóm IP44.

IP54

Thiết bị dân dụng và công nghiệp ngoài trời sử dụng cấp bảo vệ IP54.

Ví dụ dòng phích 2 chân gồm các mã:

• MD012DTD.
• MD112.
• MD212.
• MD312TM.
• MD312SX.

Các sản phẩm trên có thông số 16A – 220–250V – 2P + E – IP54.

IP67

Đây là nhóm bảo vệ cao hơn, được hãng sử dụng cho nhiều dòng 16A, 32A, 63A và 125A.

IP67 phù hợp hơn với những vị trí có độ ẩm cao, môi trường ngoài trời hoặc công trường cần tăng khả năng bảo vệ thiết bị.

Ổ cắm công nghiệp MDPLUS

Bên cạnh MDCE, tài liệu sản phẩm còn có dòng MDPLUS.

MDPLUS cũng được chia thành:

Phích cắm di động IP44

Bao gồm các nhóm:

• 16A – 220–250V.
• 32A – 220–250V.
• 16A – 380–420V.
• 32A – 380–420V.

Ổ cắm di động IP44

Có các cấu hình 2P + E, 3P + E và 3P + E + N.

Ổ cắm cố định bắt tường

Có cả phiên bản một pha và ba pha.

Ổ cắm cố định gắn bảng điện

Phù hợp lắp lên mặt tủ điện, bảng cấp nguồn hoặc các hệ thống phân phối điện tại công trường.

Các mã tiêu biểu của MDPLUS gồm MDP013, MDP014, MDP015, MDP023, MDP024, MDP025, MDP113, MDP114, MDP115, MDP123, MDP124, MDP125, MDP213, MDP214, MDP215, MDP223, MDP224, MDP225, MDP313, MDP314, MDP315, MDP323, MDP324 và MDP325.

Ổ cắm công nghiệp dùng cho Container

MD còn có nhóm sản phẩm chuyên dụng cho container với cấp bảo vệ IP67.

Một số mã gồm:

Nhóm này bao gồm cả phích cắm di động và ổ cắm sử dụng cho container.

Bộ chia ổ cắm công nghiệp MD

Ngoài phích và ổ cắm đơn, MD còn phát triển các bộ chia nguồn 2 và 3 ngõ ra.

Các mã được giới thiệu gồm:

• MD1012.
• MD1013.
• MD1023.
• MD1014.
• MD1024.

Các sản phẩm sử dụng cho cả nguồn 220–250V và 380–420V tùy mã.

Ngoài ra còn có dòng bộ chia công nghiệp IP44/IP67 như MDP1013, MDP10132, MD1015 và MD1025.

Giải pháp bộ chia rất hữu ích khi một nguồn điện cần phân phối đến nhiều thiết bị thi công hoặc máy móc khác nhau.

Hộp nguồn thi công MD

Một nhóm sản phẩm đáng chú ý khác là hộp nguồn thi công công trường.

Hãng cung cấp nhiều cấu hình với:

• Ổ cắm công nghiệp.
• RCBO hoặc RCCB.
• Đèn báo.
• Đầu siết cáp PG.
• Hộp bảo vệ.
• Hệ thống dây đấu nối bên trong.

Các hộp nguồn có thể sử dụng ổ cắm MDCE hoặc MDPLUS tùy cấu hình.

Hãng còn nhận thiết kế và lắp đặt hộp nguồn thi công theo yêu cầu của khách hàng.

Hộp nguồn vỏ nhựa và hộp nguồn vỏ sắt

MD phát triển cả hai phương án.

Hộp nguồn vỏ nhựa

Một cấu hình tiêu chuẩn có thể bao gồm:

• Bộ vỏ nhựa.
• Khung sắt phủ sơn chống gỉ.
• Aptomat chống giật hoặc chống quá tải.
• Ổ cắm công nghiệp MDCE/MDPLUS.
• Dây đấu nối.
• Kích thước hộp khoảng 280 × 280 × 300 mm theo cấu hình được hãng giới thiệu.

Hộp nguồn sắt

Phiên bản kim loại sử dụng vỏ dày khoảng 1,2 mm, kết hợp khung phủ sơn chống gỉ.

Ổ cắm công nghiệp trên hộp có thể sử dụng các phiên bản IP54 hoặc IP67 tùy thiết kế.

Rulo ổ cắm công nghiệp MD

Để phục vụ công trường và các khu vực cần di chuyển điểm cấp điện thường xuyên, hãng còn có dòng rulo công nghiệp.

Có hai nhóm chính:

Rulo công nghiệp 1 pha

Một số mã:

• RULO.1P.01.
• RULO.1P.09.
• RULO.1P.12.
• RULO.KA.18.

Rulo công nghiệp 3 pha

Một số mã:

• RULO.3P.01.
• RULO.3P.02.
• RULO.KA.01.
• RULO.KA.02.

Tùy phiên bản, rulo được trang bị ổ cắm MD313, MD324, MD325, MD312SX cùng RCBO hoặc RCCB và đèn báo.

Thiết kế dạng rulo giúp việc triển khai và thu hồi dây điện thuận tiện hơn tại công trường.

Cách đọc mã phích cắm – ổ cắm công nghiệp MD

Mã sản phẩm được xây dựng để thể hiện một số đặc điểm chính như:

Loại thiết bị → dòng điện → số chân → kiểu lắp đặt.

Dải dòng được phân chia thành:

• 16A
• 32A
• 63A
• 125A

Sản phẩm đồng thời được phân loại thành phích cắm, ổ cắm di động, ổ cố định và ổ gắn tủ.

Điều này giúp kỹ thuật viên dễ xác định đúng phiên bản khi lựa chọn thiết bị cho hệ thống điện.

Màu sắc nhận biết điện áp

Một đặc điểm hữu ích của phích cắm ổ cắm công nghiệp là màu sắc giúp nhận biết nhóm điện áp.

Trong ứng dụng tại Việt Nam, vì vậy thường có thể bắt gặp ổ màu xanh cho nguồn 220–250V và ổ màu đỏ cho nguồn 380–420V.

Ứng dụng của ổ cắm công nghiệp MD

Nhờ nhiều phiên bản và phương án lắp đặt, ổ cắm công nghiệp MD có thể được sử dụng trong:

• Công trường xây dựng.
• Nhà máy và nhà xưởng.
• Tủ điện phân phối.
• Hộp nguồn thi công.
• Máy móc công nghiệp.
• Hệ thống điện tạm.
• Container.
• Kho hàng.
• Khu vực sản xuất.
• Hệ thống cấp nguồn di động.
• Rulo cấp nguồn.
• Thiết bị thi công ngoài trời.

Đặc biệt, hệ sản phẩm từ phích cắm, ổ cắm đến hộp nguồn giúp người dùng có thể xây dựng một giải pháp cấp điện tương đối đồng bộ.

Vì sao nên chọn đúng loại ổ cắm công nghiệp?

Ổ cắm công nghiệp không nên lựa chọn chỉ dựa trên hình dáng bên ngoài.

Trước khi đặt hàng cần xác định ít nhất các thông số:

1. Dòng điện định mức

Chọn đúng 16A, 32A, 63A hoặc 125A theo tải.

2. Điện áp

Xác định nguồn 220–250V hay 380–420V.

3. Số cực

Có thể là:

• 2P + E.
• 3P + E.
• 3P + E + N.

4. Kiểu lắp đặt

Xác định cần:

• Phích di động.
• Ổ di động.
• Ổ gắn tường.
• Ổ gắn bảng điện.
• Phích gắn tủ.
• Ổ dạng nghiêng.

5. Cấp bảo vệ

Lựa chọn IP44, IP54 hoặc IP67 theo môi trường sử dụng.

Việc chọn đúng ngay từ đầu giúp thiết bị kết nối phù hợp với nguồn điện và điều kiện vận hành của công trình.

Ổ cắm công nghiệp MD chính hãng mua ở đâu?

Các dòng phích cắm và ổ cắm công nghiệp MDCE – MDPLUS có danh mục tương đối phong phú, từ 16A đến 125A, nguồn một pha đến ba pha và nhiều kiểu lắp đặt khác nhau.

Để lựa chọn đúng mã, khách hàng nên cung cấp các thông tin như dòng điện, điện áp, số chân, kiểu lắp và cấp bảo vệ IP.

Thiết bị điện Hoàng Phương hỗ trợ lựa chọn mã phích cắm, ổ cắm công nghiệp phù hợp với từng tủ điện, máy móc, nhà xưởng và công trường. Hỗ trợ kỹ thuật và giao hàng Hà Nội – TP.HCM – toàn quốc.
