Rơ le Bảo Vệ Động Cơ EOCRPMZ Schneider

Giới thiệu về rơ le bảo vệ động cơ màn hình rời EOCRPMZ Schneider

Dòng rơ le EOCR-PMZ đại diện cho phân khúc thiết bị bảo vệ thông minh cao cấp, giải quyết bài toán cốt lõi về độ an toàn và tính tiện dụng khi vận hành các hệ thống tủ động cơ điều khiển (MCC) công nghiệp.

Về mặt kết cấu cơ khí, EOCR-PMZ sử dụng kiến trúc phần cứng dạng Module tách rời (Detachable Display) bao gồm 2 thành phần kết nối với nhau qua cáp RJ45 chuyên dụng:

1. Thân rơ le (Base Unit): Gá lắp ẩn hoàn toàn bám thanh Din-rail 35mm phía bên trong lòng tủ điện để đo lường mạch lực, giúp tối ưu hóa sơ đồ đi dây nhị thứ. Dây lực động cơ được xỏ xuyên qua 3 lỗ tâm cảm biến.

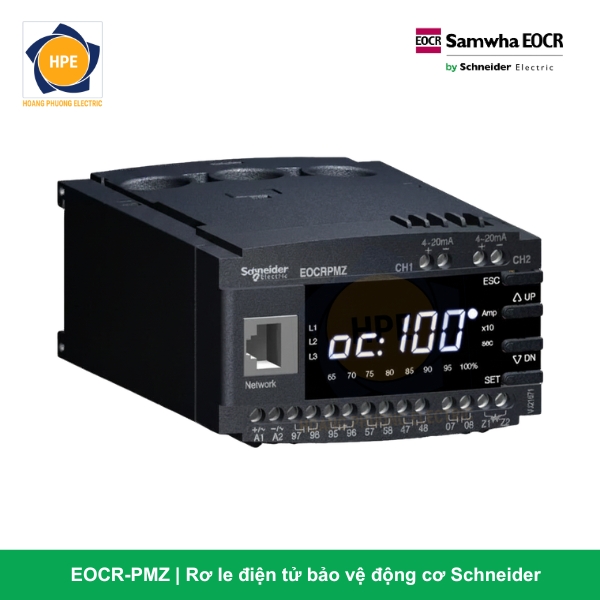

2. Màn hình hiển thị (Display Unit): Mặt máy dẹt trang bị hệ thống màn hình LED 5 số (7-segment) cùng các phím điều hướng. Bộ hiển thị này được khoét lỗ bắt cố định ra bên ngoài cánh tủ điện, đóng vai trò như một giao diện vận hành (HMI) thu nhỏ.

Về mặt công năng, EOCR-PMZ liên tục tính toán giá trị dòng hiệu dụng thực (True RMS) và tiếp nhận tín hiệu từ biến dòng rò ZCT ngoài để làm màng lọc bảo vệ phụ tải khỏi các nguy cơ: Quá dòng/Quá tải, Thiếu dòng (Chạy khô sụt tải), Mất pha, Lệch pha dòng, Ngược pha, Kẹt rô-to (Stall/Jam) và đặc biệt là sự cố Dòng rò tiếp địa (Earth Fault / Ground Fault).

Ý nghĩa chi tiết cấu trúc mã hàng EOCRPMZ bám Catalogue

Để nắm rõ các đặc tính kỹ thuật tích hợp sẵn bám theo tiêu chuẩn đặt tên của hãng Schneider Electric, mã sản phẩm được giải mã chi tiết như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng công nghệ bo mạch điện tử xử lý số.

• P (Panel Mount Display Type): Thiết kế cấu trúc Màn hình hiển thị rời lắp trên mặt cánh tủ, kết nối về thân máy chính bằng cáp truyền thông RJ45.

• M (Modbus RS485): Hỗ trợ sẵn cổng truyền thông Modbus RTU / RS485 chuyên dụng để đưa dữ liệu lên hệ thống điều khiển tập trung.

• Z (ZCT Input Integration): Tích hợp tính năng chuyên sâu Bảo vệ chống dòng rò đất (Ground Fault) dải mA thông qua kết nối với cảm biến dòng rò ZCT ngoài.

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-PMZ

Các ưu điểm công nghệ vượt trội của dòng sản phẩm EOCR-PMZ

1. Cách ly vùng nguy hiểm – An toàn tuyệt đối cho người vận hành

Với rơ le điện tử thông thường, khi muốn kiểm tra thông số dòng tải hoặc cài đặt lại dải dòng, kỹ sư buộc phải mở cửa tủ điện, tiếp cận gần các thanh đồng mạch lực và Contactor đang mang điện 380V nguy hiểm. EOCR-PMZ đưa toàn bộ màn hình số và nút ấn ra ngoài mặt cánh tủ. Người vận hành chỉ cần thao tác nhấn nút ngoài cánh tủ, loại bỏ hoàn toàn nguy cơ phóng điện hồ quang hay giật điện mạch lực bám sàn.

2. Tiết kiệm không gian và tối ưu tính thẩm mỹ công nghiệp

EOCR-PMZ thay thế toàn bộ cụm thiết bị truyền thống trên mặt cánh tủ bao gồm: 3 đồng hồ Ampe kim, 1 bộ chuyển mạch dòng điện Selector Switch, 1 bộ rơ le nhiệt bên trong và 1 bộ rơ le dòng rò rời. Toàn bộ thông số đo lường dòng tải 3 pha và dòng rò mA được gom gọn, hiển thị tuần hoàn số trên một màn hình LED duy nhất, tạo nên giao diện tủ điện MCC vô cùng hiện đại, gọn gàng và cao cấp.

3. Số hóa nhà máy với khả năng truyền thông Modbus RTU mạnh mẽ

Sở hữu cổng truyền thông RS485 gắn sẵn trên thân máy, EOCR-PMZ truyền tải trực tiếp dòng điện thực của các pha, trị số dòng rò bám tải và lịch sử các lần lỗi (Trip History) về trung tâm điều khiển. Hệ thống SCADA có thể theo dõi sự sụt giảm cách điện của cuộn dây động cơ dựa trên biểu đồ dòng rò tăng dần theo thời gian, giúp đội ngũ kỹ sư thực hiện bảo trì dự đoán (Predictive Maintenance) trước khi motor bị cháy.

4. Công nghệ True RMS lọc sóng hài và lưu giữ nguyên nhân lỗi

Ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực True RMS, EOCR-PMZ loại bỏ triệt để hiện tượng nhảy lỗi giả do nhiễu sóng hài gây ra bởi các bộ biến tần chạy song song bám lưới. Màn hình của thiết bị có bộ nhớ lưu giữ nguyên nhân sự cố gần nhất, giúp thợ bảo trì bắt đúng bệnh ngay khi hệ thống vừa sập nguồn.

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ động cơ màn hình hiển thị rời tích hợp dòng rò EOCR-PMZ chuyên dụng cho:

• Tủ điều khiển động cơ thông minh (Tủ MCC cao cấp): Sử dụng trong các nhà máy có yêu cầu nghiêm ngặt về an toàn lao động và tự động hóa cao như Nhà máy xi măng, lọc hóa dầu, chế biến thực phẩm, xử lý nước thải, nhà máy giấy.

• Hệ thống bơm chìm công suất lớn: Nơi động cơ bơm hoạt động trong môi trường ngập nước cực kỳ dễ bị rò rỉ điện hoặc kẹt rác gây quá tải, bó trục. EOCR-PMZ sẽ phối hợp với ZCT để ngắt tải nhanh chóng khi phát hiện dòng rò đạt ngưỡng mA.

• Hệ thống quạt hút ly tâm, máy nén khí áp lực cao: Phụ tải có dòng khởi động lớn và chu kỳ chạy ngặt nghèo, cần giám sát chặt chẽ các lỗi kẹt rotor và mất pha dòng lực đầu nguồn.

Kết luận

Rơ le bảo vệ động cơ màn hình rời tích hợp dòng rò EOCRPMZ Schneider là giải pháp đỉnh cao kết hợp giữa tính an toàn vận hành vật lý và năng lực quản lý số hóa thông minh. Lựa chọn mã hàng EOCR-PMZ giúp các nhà thầu cơ điện và chủ đầu tư xây dựng nên những hệ thống tủ điều khiển MCC thông minh, vận hành bền bỉ bám sàn, dập tắt nguy cơ cháy nổ do dòng rò và tối ưu hóa chi phí quản lý vận hành cho nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
