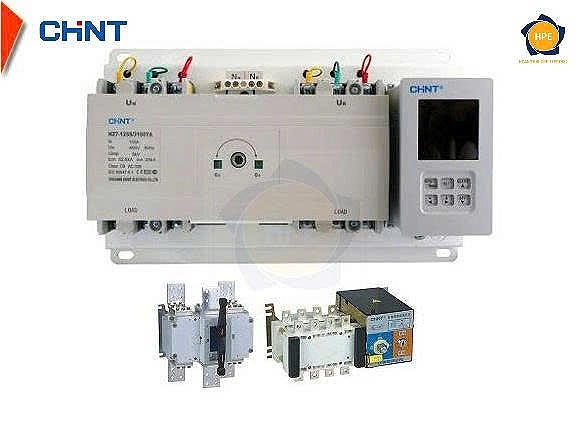

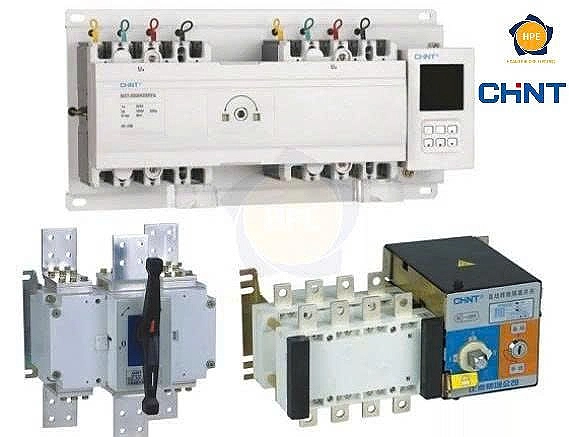

Bộ chuyển nguồn tự động ATS Chint – NXZ, NXZB, NXZM chính hãng

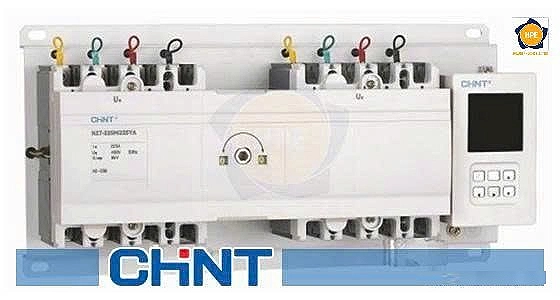

Bộ chuyển nguồn tự động ATS Chint là thiết bị dùng để tự động chuyển tải giữa hai nguồn điện độc lập, điển hình là nguồn điện lưới và máy phát điện hoặc hai nguồn lưới. Khi nguồn ưu tiên gặp sự cố, ATS thực hiện chuyển tải sang nguồn dự phòng theo chế độ đã cài đặt, giúp duy trì cấp điện cho hệ thống.

CHINT có nhiều dòng ATS/ATSE như NXZ, NXZB, NXZHB, NXZM và NXZHM, bao gồm cả thiết bị Class CB và Class PC.

ATS Chint là gì?

ATS là viết tắt của Automatic Transfer Switch, thường gọi là bộ chuyển nguồn tự động.

Trong hệ thống điện dự phòng, ATS có nhiệm vụ giám sát hai nguồn và điều khiển quá trình chuyển đổi nguồn. Cấu hình phổ biến là:

Nguồn điện lưới → ATS ← Máy phát điện
↓
Tải

Ngoài lưới – máy phát, ATS Chint còn có thể được sử dụng trong hệ thống lưới – lưới khi công trình có hai nguồn cấp độc lập. CHINT xác nhận các dòng NXZ được thiết kế cho cả hai cấu hình này.

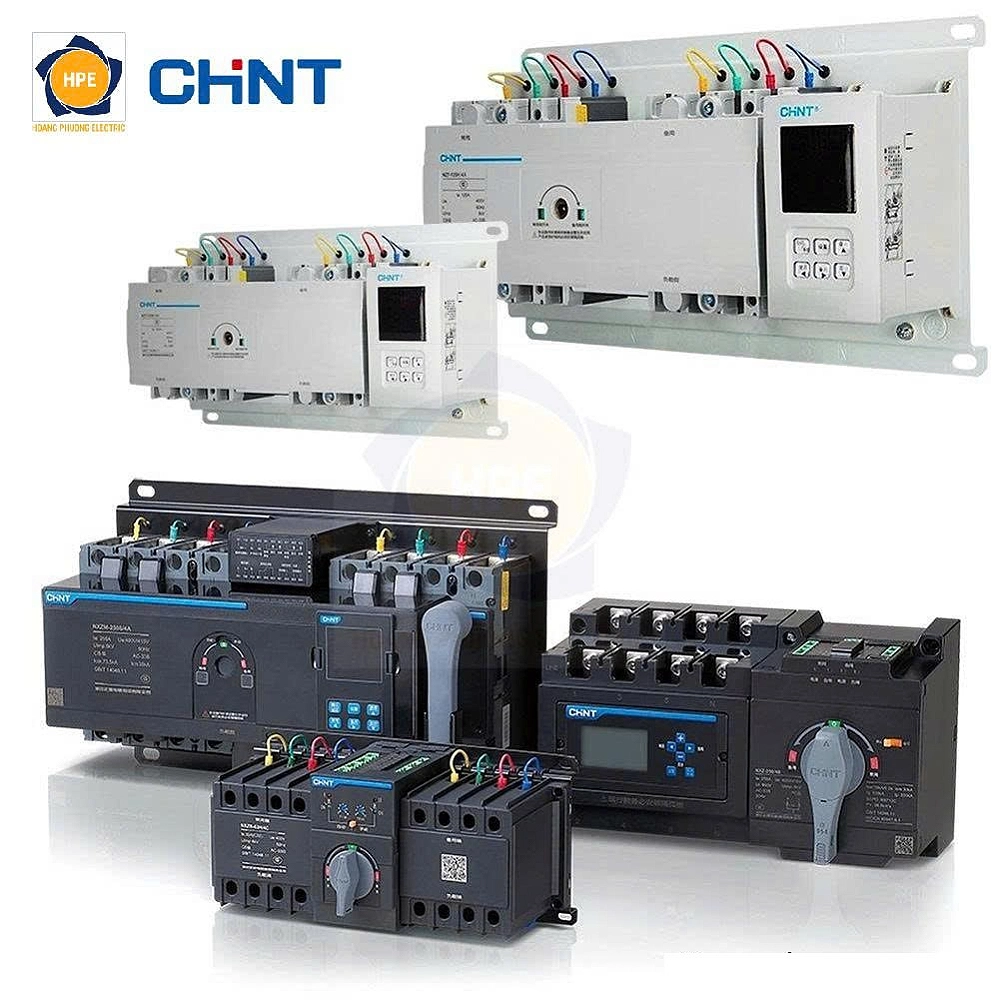

Các dòng bộ chuyển nguồn ATS Chint

CHINT hiện có danh mục ATS khá rộng. Trong đó, các series đáng chú ý gồm NXZ, NXZB/NXZHB và NXZM/NXZHM.

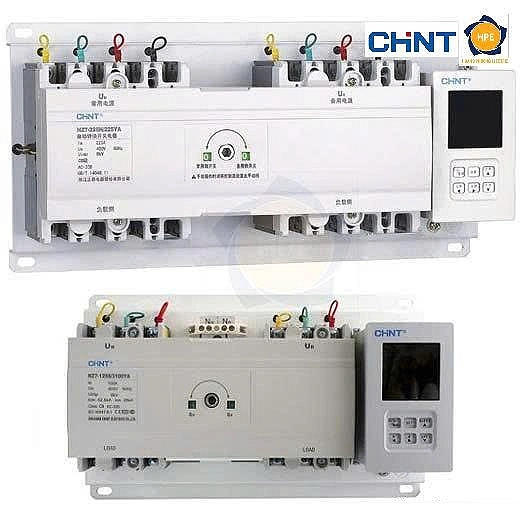

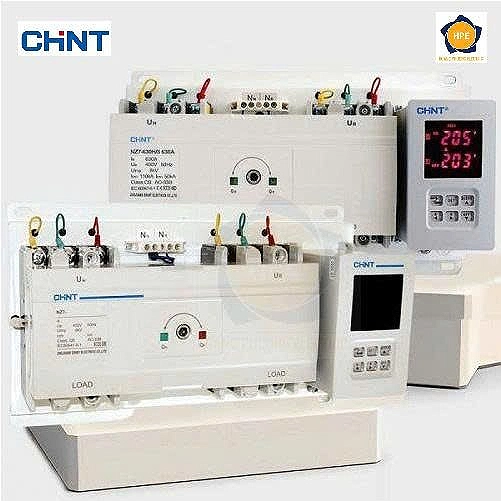

1. ATS Chint NXZ

NXZ Chint là dòng bộ chuyển nguồn tự động Class PC dành cho hệ thống phân phối điện hạ áp.

Theo tài liệu chính thức của hãng, NXZ có:

• Điện áp làm việc: AC 400/415V
• Tần số: 50Hz
• Dòng định mức: 80–630A
• Frame: 125A / 250A / 630A
• Chuyển đổi giữa hai nguồn điện
• Hỗ trợ nguồn lưới – lưới
• Hỗ trợ nguồn lưới – máy phát
• Chế độ chuyển nguồn tự động hoặc bằng tay.

Dòng NXZ phù hợp cho tủ ATS tại nhà máy, tòa nhà, trung tâm thương mại và nhiều hệ thống điện dự phòng.

2. ATS Chint NXZB – Class CB

NXZB-63 Chint thuộc nhóm ATS Class CB.

Một đặc điểm quan trọng của Class CB là thiết bị chuyển nguồn được xây dựng trên thiết bị đóng cắt có chức năng bảo vệ quá dòng theo cấu hình tương ứng.

NXZB-63 có các mức dòng:

10A – 16A – 20A – 25A – 32A – 40A – 50A – 63A.

Có phiên bản 3P và 4P, đồng thời khả năng cắt được chia thành:

S: 6kA
H: 10kA

Ngoài ra còn có tùy chọn controller tiêu chuẩn và controller thông minh.

Vì vậy, NXZB phù hợp với các tải nhỏ và vừa cần một giải pháp chuyển nguồn tích hợp chức năng bảo vệ.

3. ATS Chint NXZHB – Class PC

Nếu NXZB thuộc Class CB thì NXZHB-63 thuộc Class PC.

Theo catalogue CHINT, NXZHB-63 có các lựa chọn dòng:

16A – 32A – 63A, với cấu hình 3P hoặc 4P.

Class PC tập trung vào chức năng đóng cắt và chuyển đổi nguồn, vì vậy khi thiết kế hệ thống thường cần phối hợp với MCCB, MCB hoặc thiết bị bảo vệ phù hợp.

4. ATS Chint NXZM – Class CB

NXZM Chint là dòng ATS Class CB dành cho dải dòng lớn hơn.

Catalogue của CHINT cho thấy dòng NXZM có các frame:

63A – 125A – 160A – 250A – 320A – 400A – 630A – 800A.

Dải dòng định mức có thể lên tới 800A, tùy frame và cấu hình cụ thể.

NXZM phù hợp với các tủ điện phân phối cần vừa thực hiện chuyển nguồn vừa có chức năng bảo vệ theo cấu hình CB.

5. ATS Chint NXZHM – Class PC

NXZHM là phiên bản Class PC trong nhóm NXZ(H)M.

Dòng sản phẩm này được thiết kế cho hệ thống ba pha bốn dây, điện áp 400/415VAC, tần số 50/60Hz và dòng điện đến 800A.

NXZHM phù hợp với các hệ thống cần thiết bị chuyển nguồn chuyên dụng, trong khi chức năng bảo vệ quá dòng được bố trí bằng MCCB hoặc thiết bị bảo vệ riêng theo thiết kế.

So sánh các dòng ATS Chint

Việc chọn model cần căn cứ catalogue của đúng phiên bản, bởi dòng định mức, controller và chức năng có thể khác nhau giữa từng mã.

Chức năng bảo vệ và điều khiển của ATS Chint

Tùy series và bộ điều khiển, ATS Chint có thể thực hiện nhiều chức năng giám sát nguồn.

Đối với dòng NXZ(H)B, CHINT công bố các chức năng như giám sát quá áp, thấp áp và mất pha. Phiên bản controller thông minh còn có thể hỗ trợ RS-485 Modbus, điều khiển máy phát và liên động chữa cháy.

Đây là lợi thế khi ATS được tích hợp vào hệ thống quản lý điện của nhà máy hoặc tòa nhà.

Tuy nhiên, không nên mặc định mọi model ATS Chint đều có toàn bộ các chức năng trên. Cần kiểm tra controller và mã sản phẩm cụ thể.

ATS Chint Class PC và Class CB khác nhau thế nào?

Đây là yếu tố rất quan trọng khi lựa chọn ATS.

Class CB như NXZB và NXZM sử dụng thiết bị đóng cắt có chức năng bảo vệ quá dòng theo cấu hình sản phẩm. Trong khi đó, Class PC như NXZHB, NXZHM và NXZ tập trung vào chức năng chuyển mạch nguồn.

Với Class PC, hệ thống thường phối hợp thêm MCCB hoặc thiết bị bảo vệ đầu nguồn.

Do đó, không nên chỉ so sánh hai loại ATS dựa trên cùng mức dòng 100A, 250A hay 630A. Cần xem toàn bộ thiết kế bảo vệ và phối hợp thiết bị trong tủ.

Ứng dụng của bộ chuyển nguồn tự động ATS Chint

Theo CHINT Việt Nam, dòng NXZ(H)B/NXZ(H)M được sử dụng cho các hệ thống hai nguồn độc lập và hướng đến những ứng dụng như công nghiệp, thương mại, tòa nhà cao tầng và công trình dân dụng.

Trong thực tế, ATS Chint có thể được ứng dụng cho nhà máy và dây chuyền sản xuất, tòa nhà văn phòng, chung cư, khách sạn, trung tâm thương mại, trường học, hệ thống bơm, hệ thống HVAC, tủ điện tổng và hệ thống máy phát điện dự phòng.

Cách lựa chọn ATS Chint phù hợp

Khi lựa chọn bộ chuyển nguồn ATS Chint, trước hết cần xác định dòng tải và dòng định mức. Sau đó lựa chọn số cực 3P hoặc 4P theo hệ thống điện.

Tiếp theo cần xác định Class PC hay Class CB, điện áp làm việc, nguồn lưới – lưới hay lưới – máy phát và loại controller cần sử dụng.

Đối với hệ thống có máy phát, cần kiểm tra thêm chức năng khởi động/dừng máy phát, thời gian trễ chuyển nguồn và tín hiệu phản hồi.

Với công trình lớn, nên gửi sơ đồ nguyên lý hoặc BOQ để lựa chọn chính xác thay vì chỉ chọn ATS theo dòng Ampere.

Bộ chuyển nguồn ATS Chint chính hãng tại Hà Nội

Hoàng Phương JSC cung cấp thiết bị điện Chint cho nhà thầu, đơn vị lắp ráp tủ điện, nhà máy và khách hàng công trình.

Các dòng ATS có thể tư vấn lựa chọn gồm:

✓ ATS Chint NXZ
✓ ATS Chint NXZB – Class CB
✓ ATS Chint NXZHB – Class PC
✓ ATS Chint NXZM – Class CB
✓ ATS Chint NXZHM – Class PC
✓ ATS chuyển nguồn lưới – lưới
✓ ATS chuyển nguồn lưới – máy phát
✓ Hỗ trợ lựa chọn 3P/4P và dòng định mức
✓ Hỗ trợ tra mã, catalogue và thiết kế tủ ATS
✓ Giao hàng Hà Nội và toàn quốc

Website: Hoangphuongjsc.com

Liên hệ Hoàng Phương JSC để được tư vấn, báo giá và lựa chọn bộ chuyển nguồn tự động ATS Chint phù hợp. Hỗ trợ tra mã NXZ, NXZB, NXZHB, NXZM, NXZHM cho tủ điện, nhà máy và công trình trên toàn quốc.
