Biến tần INVT GD290 – Goodrive290 3 pha 380V

Biến tần INVT GD290 là dòng biến tần đa năng hạ áp thuộc thế hệ Goodrive290 của INVT, sử dụng nguồn điện 3 pha 380–480V AC, điện áp định mức 380V. Sản phẩm có dải công suất 0.75–500kW, được thiết kế để điều khiển tốc độ, mô-men và tối ưu hoạt động của động cơ trong các hệ thống công nghiệp.

Với khả năng điều khiển linh hoạt, thiết kế nhỏ gọn và tích hợp nhiều chức năng bảo vệ, GD290 đáp ứng nhu cầu vận hành trong hệ thống bơm, quạt, HVAC, xử lý nước thải, máy móc ngành nhựa và dây chuyền sản xuất.

Đặc điểm cấu tạo chính

Biến tần INVT Goodrive290 được thiết kế với các bộ phận và chức năng chính:

• Bộ chỉnh lưu: Chuyển đổi nguồn điện xoay chiều đầu vào thành điện một chiều.
• Mạch DC trung gian: Ổn định năng lượng điện trước khi chuyển đổi sang đầu ra.
• Bộ nghịch lưu: Tạo nguồn điện xoay chiều có tần số và điện áp thay đổi để điều khiển động cơ.
• Bộ điều khiển: Xử lý tín hiệu vận hành, cài đặt tốc độ và thực hiện các chức năng bảo vệ.
• Bàn phím điều khiển: Hiển thị trạng thái, thông số và hỗ trợ cài đặt thiết bị.
• Hệ thống tản nhiệt: Sử dụng đường gió làm mát độc lập, góp phần nâng cao độ tin cậy khi vận hành.

Ngoài ra, GD290 hỗ trợ các card mở rộng I/O, truyền thông và nguồn điều khiển 24VDC tùy chọn.

Phân loại biến tần INVT GD290 phổ biến

Dòng Goodrive290 được phân loại theo công suất động cơ và đặc tính tải sử dụng.

Biến tần GD290 tải G – Constant Torque

Dòng tải G phù hợp với các ứng dụng có mô-men xoắn không đổi hoặc yêu cầu khả năng quá tải cao.

Các ứng dụng điển hình gồm băng tải, máy móc công nghiệp và một số thiết bị sản xuất.

Theo thông số của hãng, khả năng quá tải tải G đạt 150% trong 60 giây và 180% trong 10 giây.

Biến tần GD290 tải P – Variable Torque

Dòng tải P được thiết kế cho các ứng dụng có mô-men xoắn thay đổi theo tốc độ, thường gặp trong hệ thống bơm ly tâm và quạt công nghiệp.

Khả năng quá tải theo catalogue là 110% trong 60 giây và 150% trong 1 giây.

Việc lựa chọn tải G hoặc P cần căn cứ vào đặc tính tải và dòng điện định mức của động cơ.

Dải công suất biến tần INVT GD290

Theo tài liệu kỹ thuật GD290, dòng biến tần này có các nhóm công suất:

Các nhóm trên được chia để thuận tiện cho việc tra cứu. Mỗi model có dòng điện định mức, kích thước khung và phương án lắp đặt riêng.

Ưu điểm nổi bật của biến tần INVT GD290

Điều khiển động cơ chính xác và ổn định

GD290 hỗ trợ điều khiển vector điện áp không gian và vector không cảm biến SVC. Công nghệ này giúp kiểm soát tốc độ động cơ trong nhiều điều kiện tải khác nhau.

Độ chính xác điều khiển tốc độ đạt ±0.2% ở chế độ SVC theo thông số kỹ thuật của hãng.

Tối ưu điện năng tiêu thụ

Chức năng ECO hỗ trợ tối ưu hiệu suất vận hành ở điều kiện tải thấp, đặc biệt phù hợp với hệ thống bơm và quạt.

Chế độ ngủ thông minh giúp giảm thời gian vận hành không cần thiết, hạn chế các chu kỳ khởi động và dừng liên tục.

Thiết kế nhỏ gọn, dễ lắp đặt

Kết cấu dạng book-style giúp tối ưu diện tích trong tủ điện điều khiển.

Tùy kích thước khung, GD290 hỗ trợ lắp đặt trên tường, mặt bích hoặc sàn, đáp ứng yêu cầu bố trí thiết bị tại nhiều nhà máy.

Tích hợp chức năng điều khiển nhiều bơm

GD290 hỗ trợ điều khiển luân phiên nhiều bơm, kết hợp vận hành bằng biến tần và nguồn điện lưới.

Chức năng này phù hợp với hệ thống cấp nước và tăng áp, giúp phân bổ thời gian vận hành giữa các bơm. Cấu hình điều khiển nhiều bơm yêu cầu card rơ-le phù hợp.

Khả năng mở rộng truyền thông

Biến tần GD290 có thể tích hợp các giao thức truyền thông công nghiệp thông qua card mở rộng, bao gồm PROFINET, PROFIBUS-DP, Modbus TCP và CANopen.

Nhờ đó, thiết bị có thể kết nối với các hệ thống điều khiển tự động theo yêu cầu thiết kế.

Nguyên lý hoạt động của biến tần INVT GD290

Biến tần GD290 hoạt động dựa trên nguyên lý thay đổi tần số và điện áp cung cấp cho động cơ.

Nguồn điện xoay chiều 3 pha đầu vào được chỉnh lưu thành điện một chiều. Sau đó, mạch nghịch lưu chuyển đổi điện một chiều thành điện xoay chiều với tần số và điện áp có thể điều chỉnh.

Thông qua việc thay đổi tần số đầu ra, biến tần kiểm soát tốc độ quay của động cơ theo yêu cầu công nghệ.

GD290 có dải tần số đầu ra từ 0–400Hz theo tài liệu kỹ thuật. Tuy nhiên, giới hạn tần số cài đặt thực tế phải phù hợp với thông số và khả năng cơ khí của động cơ.

Ứng dụng của biến tần INVT Goodrive290

Hệ thống bơm và cấp thoát nước: Điều chỉnh tốc độ bơm theo nhu cầu lưu lượng hoặc áp suất, hỗ trợ điều khiển nhiều bơm.

Hệ thống HVAC: Điều khiển tốc độ quạt thông gió, quạt cấp khí và bơm tuần hoàn theo nhu cầu vận hành.

Máy móc ngành nhựa: Điều chỉnh tốc độ động cơ trong các thiết bị sản xuất và gia công nhựa.

Dây chuyền thực phẩm: Hỗ trợ điều khiển tốc độ các thiết bị trong quy trình chế biến, đóng gói và vận chuyển.

Ngành giấy và bao bì: Điều khiển động cơ của máy móc sản xuất giấy, thiết bị vận chuyển và các công đoạn phụ trợ.

Hệ thống xử lý nước thải: Điều khiển bơm và các thiết bị truyền động trong hệ thống xử lý nước công nghiệp.

Cách lựa chọn biến tần INVT GD290

Để lựa chọn biến tần phù hợp, cần xác định các thông số quan trọng:

1. Công suất động cơ: Lựa chọn model tương ứng với công suất và dòng điện định mức của động cơ.
2. Nguồn điện: Kiểm tra điện áp nguồn cấp và điện áp định mức động cơ.
3. Đặc tính tải: Phân biệt tải mô-men không đổi G và tải mô-men thay đổi P.
4. Điều kiện vận hành: Xem xét nhiệt độ, môi trường lắp đặt và thời gian hoạt động.
5. Yêu cầu điều khiển: Xác định nhu cầu PID, truyền thông, điều khiển nhiều bơm và các phụ kiện mở rộng.

Đối với hệ thống công nghiệp, nên ưu tiên lựa chọn theo dòng điện định mức và khả năng quá tải thay vì chỉ dựa vào công suất kW.

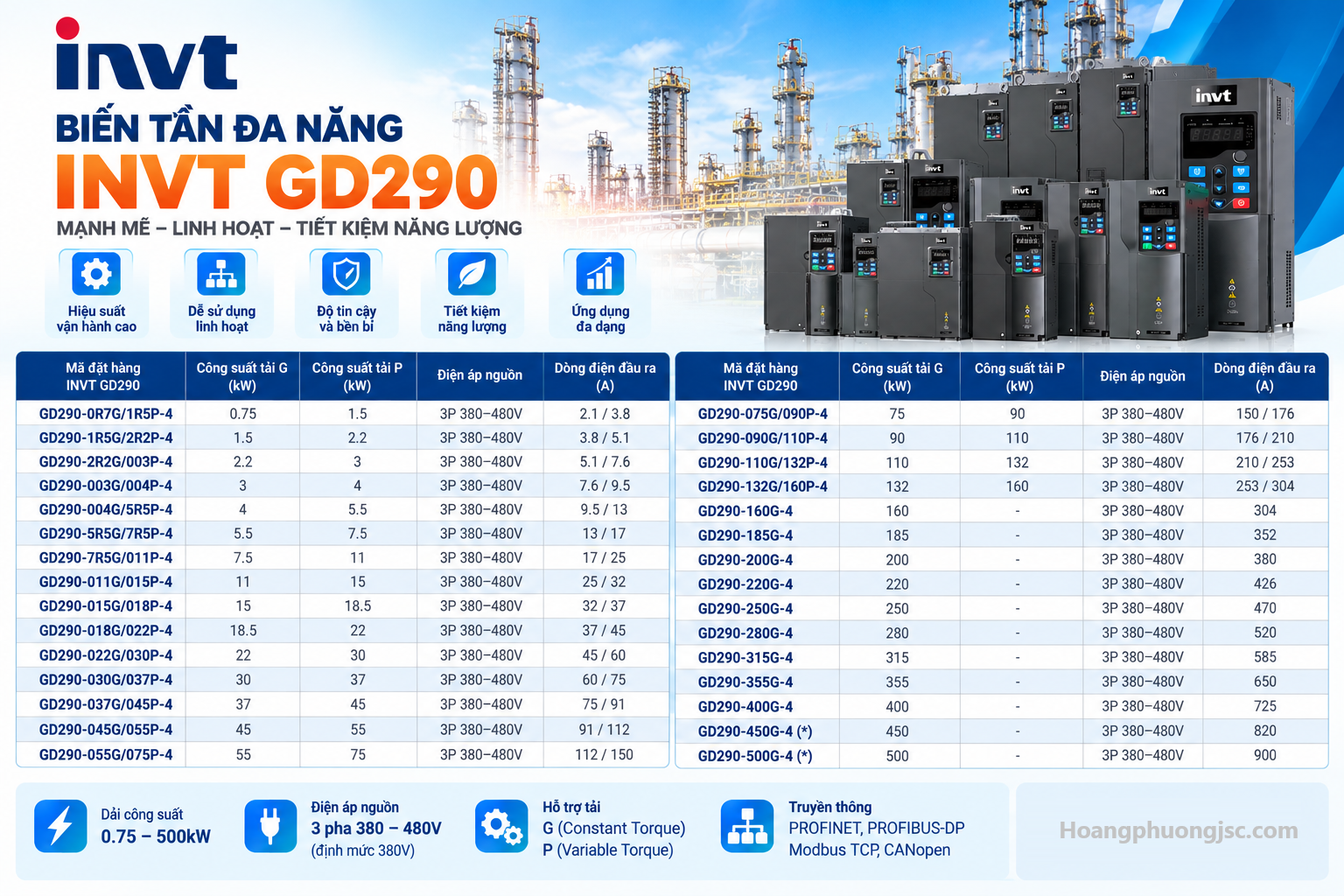

Bảng mã đặt hàng biến tần INVT GD290 – 3 pha 380V

Ghi chú:

• G: Tải mô-men xoắn không đổi (Constant Torque).

• P: Tải mô-men xoắn thay đổi (Variable Torque).

• Điện áp nguồn: 3 pha 380–480V AC, điện áp định mức 380V.

Bộ tài liệu hướng dẫn sử dụng và cài đặt biến tần INVT GD290 Tiếng Việt

Catalog biến tần INVT GD290

Mua biến tần INVT GD290 chính hãng ở đâu?

Hoàng Phương JSC hỗ trợ khách hàng tra cứu thông tin và lựa chọn biến tần INVT GD290 theo công suất, đặc tính tải và yêu cầu vận hành.

Khách hàng có thể liên hệ để được tư vấn thông số kỹ thuật, mã đặt hàng, phụ kiện và phương án điều khiển phù hợp với hệ thống động cơ.

Hoàng Phương hỗ trợ tiếp nhận yêu cầu cung cấp thiết bị điện, tư vấn kỹ thuật và giao hàng trên toàn quốc.
