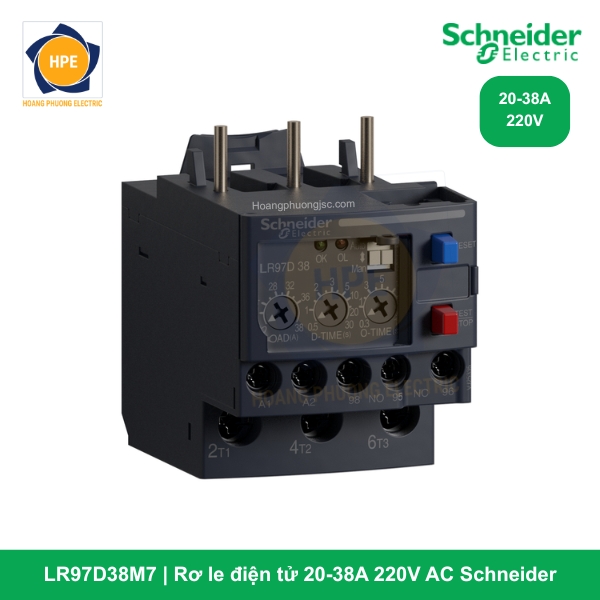

Rơ le điện tử LR97D38M7 20-38A 220V AC Schneider

Rơ le điện tử LR97D38M7 là mã hàng có dải dòng cao nhất trong dòng sản phẩm LR97D của Schneider Electric. Đây là thiết bị bảo vệ trạng thái rắn (solid-state) mạnh mẽ, được thiết kế để thay thế rơ le nhiệt truyền thống trong các ứng dụng động cơ công suất lớn, nơi yêu cầu sự chính xác tuyệt đối và khả năng phản ứng cực nhanh trước các sự cố cơ khí phức tạp.

Giới thiệu chi tiết về mã hàng LR97D38M7

Mã hàng LR97D38M7 sở hữu dải điều chỉnh dòng điện từ 20A đến 38A, chuyên dụng để bảo vệ các động cơ 3 pha tải nặng như máy nghiền, máy trộn công suất lớn, hệ thống bơm cao áp và các băng tải công nghiệp dài.

Với hậu tố “M7”, thiết bị vận hành với nguồn điều khiển 200…240V AC. Đặc điểm nổi bật của mã LR97D38M7 là dù bảo vệ dải dòng lên đến 38A, thiết bị vẫn giữ được kích thước cực kỳ nhỏ gọn, cho phép lắp đặt trực tiếp dưới các khởi động từ TeSys Deca từ LC1D25 đến LC1D38 mà không cần thêm phụ kiện chuyển đổi cồng kềnh.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Bảng thông số kỹ thuật được tổng hợp từ tài liệu chính hãng Schneider Electric:

Tìm hiểu thêm tại:

schneider-electric-lr97

schneider-electric-tesys-deca-electronic-relays-lr97

Chức năng bảo vệ đặc biệt cho tải nặng

LR97D38M7 được tối ưu hóa cho các hệ thống có quán tính lớn và dòng khởi động cao:

1. Bảo vệ quá tải Imax > Isetting: Giám sát liên tục dòng điện qua 3 biến dòng nội tại. Khi dòng điện vượt ngưỡng cài đặt trong thời gian vận hành ổn định, rơ le sẽ ngắt sau khoảng trễ O-Time.

2. Siêu nhạy với lỗi mất pha: Với các động cơ dải 38A, việc mất pha gây thiệt hại rất nhanh. LR97D38M7 đảm bảo ngắt mạch trong vòng dưới 3 giây khi xảy ra lỗi pha.

3. Chống kẹt rô-to & Jamming: Khi xảy ra sự cố kẹt cơ khí khiến dòng điện vọt lên gấp 3 lần dòng cài đặt, rơ le sẽ tác động ngắt chỉ trong 0.5 giây.

4. Khởi động thông minh với D-Time: Cho phép tùy chỉnh thời gian trễ khởi động lên đến 30 giây, giúp động cơ tải nặng có đủ thời gian vượt qua giai đoạn khởi động mà không gây ngắt mạch nhầm.

Các mã sản phẩm của Rơ le LR97

Hướng dẫn cài đặt núm vặn và LED hiển thị

Trên mặt thiết bị tích hợp 3 núm điều chỉnh linh hoạt:

• LOAD: Cài đặt dòng định mức (20 – 38A).

• D-TIME: Thời gian trễ khởi động (0.5 – 30s) – Cực kỳ quan trọng cho tải nặng.

• O-TIME: Thời gian trễ ngắt khi quá tải (0.2 – 10s).

Hệ thống LED chẩn đoán:

• LED OK (Xanh): Báo nguồn cấp đã sẵn sàng.

• LED OL (Đỏ): Cung cấp thông tin chẩn đoán thông minh. Nếu LED đỏ nhấp nháy, rơ le đang ở trạng thái tiền báo động quá tải hoặc chỉ thị chính xác pha nào đang gặp sự cố.

Lợi ích vượt trội của LR97D38M7

• Loại bỏ sai số nhiệt: Công nghệ điện tử giúp rơ le không bị tác động bởi nhiệt độ tích lũy bên trong tủ điện, đảm bảo điểm ngắt luôn chính xác tại 38A.

• Tiết kiệm chi phí bảo trì: Chế độ Test Function cho phép kiểm tra định kỳ hệ thống điều khiển ngay cả khi không có tải, đảm bảo rơ le luôn sẵn sàng hoạt động.

• Linh hoạt Reset: Có thể chọn chế độ Reset bằng tay ngay lập tức hoặc Tự động (Auto Reset) sau 120 giây thông qua gạt switch phía sau nắp che.

• An toàn cao: Đạt các tiêu chuẩn khắt khe nhất của IEC, UL và CSA, phù hợp cho các dự án xuất khẩu máy móc ra thị trường quốc tế.

Kết luận

Rơ le điện tử LR97D38M7 Schneider là giải pháp bảo vệ toàn diện và mạnh mẽ nhất cho các động cơ dải dòng từ 20A đến 38A. Với khả năng tùy chỉnh linh hoạt thời gian khởi động và phản ứng tức thì với các sự cố kẹt cơ khí, sản phẩm này mang lại sự an tâm tuyệt đối cho các hệ thống vận hành tải nặng công nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
