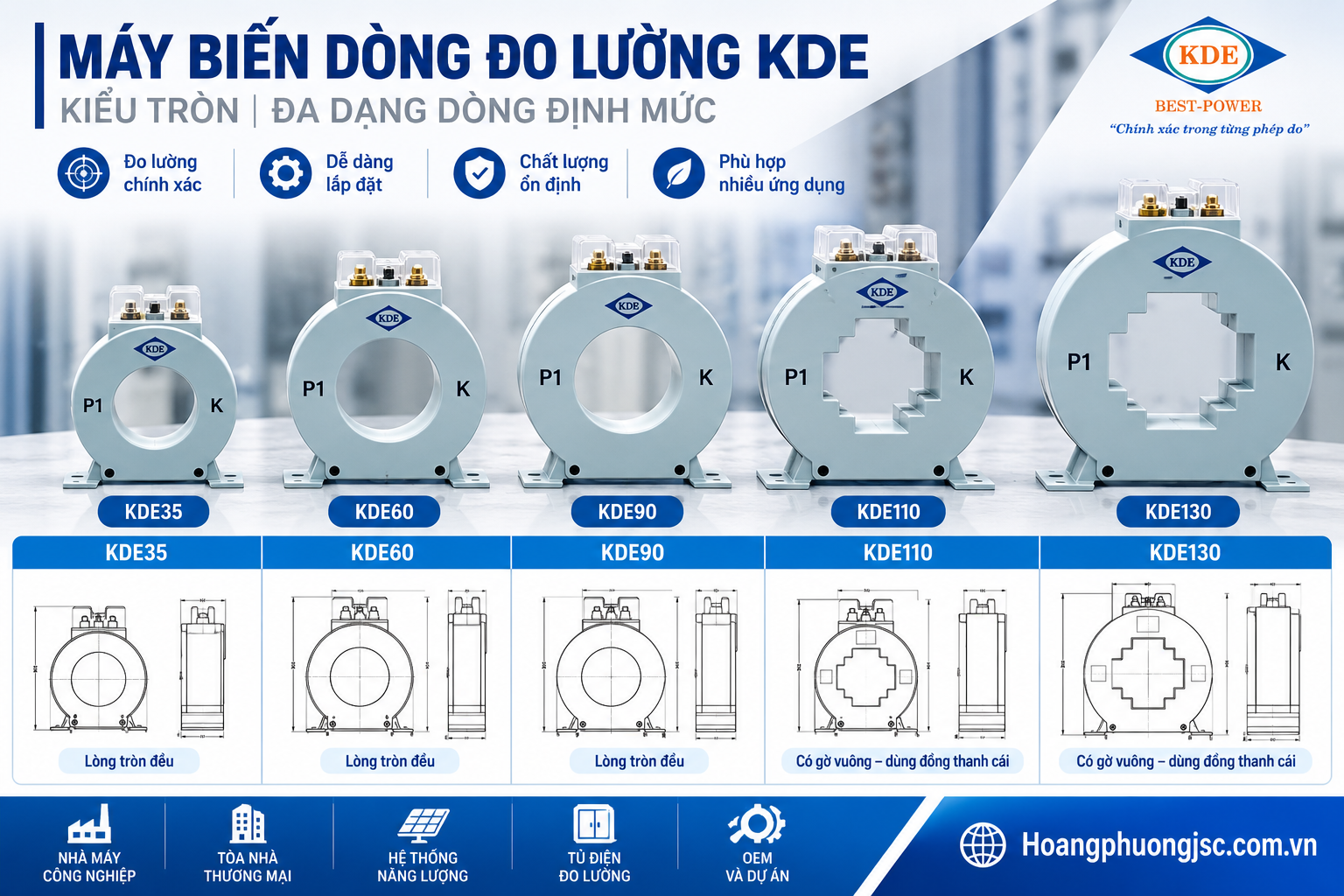

Biến dòng tròn KDE – CT đo lường KDE35, KDE60, KDE90, KDE110

Biến dòng tròn KDE là dòng máy biến dòng đo lường được thiết kế với lỗ xuyên tâm dạng tròn. Sản phẩm dùng để chuyển đổi dòng điện sơ cấp lớn về dòng thứ cấp tiêu chuẩn 5A, phục vụ đồng hồ đo và hệ thống giám sát điện.

Theo thông tin từ KDE, nhóm máy biến dòng đo lường kiểu tròn có nhiều kích thước và tỷ số khác nhau. Các dòng nổi bật gồm KDE35, KDE60, KDE90 và KDE110. Dải tỷ số trải rộng từ 50/5A đến 3200/5A, phù hợp với nhiều cấp dòng trong hệ thống điện.

Các model trong nhóm này được thể hiện xuất xứ Việt Nam. Đây là lựa chọn đáng chú ý cho tủ điện phân phối, tủ động lực và hệ thống đo lường điện công nghiệp.

Biến dòng tròn KDE là gì?

Biến dòng điện, hay Current Transformer – CT, là thiết bị biến đổi dòng điện sơ cấp có giá trị lớn thành dòng điện thứ cấp nhỏ hơn theo một tỷ lệ xác định.

Ví dụ với biến dòng 500/5A, tỷ số danh định giữa dòng sơ cấp và thứ cấp là:

500A / 5A = 100

Khi phía sơ cấp đạt dòng danh định 500A, phía thứ cấp tương ứng 5A trong điều kiện định mức.

Dòng thứ cấp sau đó được đưa tới ampe kế, đồng hồ đa năng, power meter hoặc thiết bị đo lường tương thích.

Nhờ vậy, thiết bị đo không phải trực tiếp mang dòng điện lớn của mạch lực.

Cấu tạo của biến dòng tròn KDE

Đặc trưng dễ nhận biết của biến dòng tròn KDE là phần lỗ xuyên tâm. Cáp điện hoặc dây dẫn được đưa xuyên qua vị trí này khi lắp đặt.

Về nguyên lý, dòng điện xoay chiều chạy qua dây dẫn sơ cấp tạo ra từ thông trong lõi CT. Cuộn dây thứ cấp tạo ra dòng điện tỷ lệ với dòng sơ cấp theo tỷ số thiết kế.

Khi lựa chọn sản phẩm, cần đặc biệt quan tâm đến kích thước lỗ xuyên tâm. CT có đúng tỷ số nhưng lỗ quá nhỏ so với cáp sẽ không thể lắp đặt.

Đây cũng là lý do KDE cung cấp nhiều kích thước như KDE35, KDE60, KDE90 và KDE110.

Các dòng biến dòng tròn KDE phổ biến

Theo danh mục của KDE, bốn nhóm chính có thể tổng hợp như sau:

Điểm đáng chú ý là dải tỷ số giữa một số model có phần giao nhau. Vì vậy, tỷ số biến dòng không phải tiêu chí duy nhất để xác định kích thước CT.

Biến dòng tròn KDE35

KDE35 là dòng có kích thước nhỏ trong nhóm sản phẩm này. Theo danh mục KDE, sản phẩm có các tỷ số:

50/5A – 75/5A – 100/5A – 125/5A – 150/5A – 200/5A – 250/5A – 300/5A.

Thông số theo từng mã:

Như vậy, KDE35 đáp ứng khá đầy đủ nhóm tỷ số từ 50/5A đến 300/5A.

Biến dòng tròn KDE60

KDE60 mở rộng phạm vi đo lên nhóm dòng vài trăm ampe đến 1000A.

Các tỷ số theo hãng gồm:

400/5A – 500/5A – 600/5A – 800/5A – 1000/5A.

Các phiên bản từ 400/5A đến 800/5A có tải thứ cấp 5VA. Riêng mã 1000/5A được thể hiện ở mức 10VA.

Biến dòng tròn KDE90

Khi cần không gian xuyên cáp lớn hơn, có thể xem xét biến dòng KDE90.

Dải tỷ số trong tài liệu KDE gồm:

800/5A – 1000/5A – 1200/5A – 1250/5A – 1500/5A – 1600/5A.

Nhóm KDE90 được thể hiện với Class 1.0 và tải thứ cấp 10VA.

Biến dòng tròn KDE110

KDE110 phục vụ nhóm tỷ số lớn hơn. Dải tỷ số theo thông tin từ hãng gồm:

1000/5A – 1200/5A – 1250/5A – 1500/5A – 1600/5A – 2000/5A – 2500/5A – 3000/5A – 3200/5A.

KDE110 vì vậy mở rộng dải của nhóm biến dòng tròn KDE lên đến 3200/5A.

KDE35, KDE60, KDE90, KDE110 có phải dòng định mức không?

Không nên hiểu các số 35, 60, 90 và 110 là dòng điện định mức của CT.

Ví dụ:

KDE60-1000/5A là CT tỷ số 1000/5A, không phải CT 60A.

Tương tự:

KDE110-2500/5A có tỷ số 2500/5A, không phải biến dòng 110A.

Các ký hiệu KDE35, KDE60, KDE90 và KDE110 dùng để phân biệt các dòng/kích thước sản phẩm. Khi lựa chọn cần kiểm tra bản vẽ kích thước tương ứng của hãng.

Tại sao cùng 1000/5A lại có nhiều loại biến dòng KDE?

Đây là điểm rất quan trọng khi chọn biến dòng tròn KDE.

Trong danh mục có thể gặp:

KDE60 – 1000/5A

KDE90 – 1000/5A

KDE110 – 1000/5A

Cả ba đều có cùng tỷ số 1000/5A nhưng kích thước sản phẩm và một số thông số liên quan không giống nhau.

Do đó, khách hàng không nên chỉ yêu cầu:

“Cho tôi biến dòng KDE 1000/5A.”

Thông tin này chưa đủ để xác định chính xác model.

Cần cung cấp thêm kích thước hoặc đường kính cáp cần xuyên qua CT, đồng thời kiểm tra Class và VA.

Cách đọc mã biến dòng tròn KDE

Ví dụ:

KDE90-1200/5-1.0-10

Có thể đọc như sau:

KDE90 → dòng/kích thước CT.

1200/5 → tỷ số dòng sơ cấp/thứ cấp.

1.0 → cấp chính xác.

10 → tải thứ cấp định mức 10VA.

Một ví dụ khác:

KDE110-2500/5-1.0-15

Có nghĩa là biến dòng KDE110, tỷ số 2500/5A, Class 1.0, tải thứ cấp 15VA.

Cách đặt mã rõ ràng giúp thuận tiện khi lập BOM, báo giá và đối chiếu thiết bị trong tủ điện.

Cấp chính xác Class của biến dòng tròn KDE

Class là một trong những thông số cần kiểm tra khi chọn CT đo lường.

Trong nhóm đang đề cập, phần lớn model được hãng thể hiện với Class 1.0. Riêng KDE35 tỷ số 50/5A và 75/5A trong danh mục có Class 3.0.

Do đó, không nên mặc định tất cả biến dòng KDE đều có cùng cấp chính xác.

Nếu dự án yêu cầu Class 0.5 hoặc cấu hình đo lường đặc biệt, cần đối chiếu với các dòng CT KDE khác hoặc kiểm tra khả năng sản xuất theo yêu cầu.

Tải thứ cấp VA của biến dòng KDE

VA là một thông số quan trọng khác của mạch thứ cấp CT.

Trong nhóm này, hãng cung cấp các cấu hình từ 1VA đến 15VA, tùy model và tỷ số.

Ví dụ:

KDE35-50/5A: 1VA.

KDE60-500/5A: 5VA.

KDE90-1000/5A: 10VA.

KDE110-2500/5A: 15VA.

Khi thiết kế cần xem xét thiết bị đo, chiều dài dây và tải của mạch thứ cấp để lựa chọn CT phù hợp.

Ứng dụng của biến dòng tròn KDE

Biến dòng tròn KDE được sử dụng cho các hệ thống đo lường dòng điện.

Sơ đồ ứng dụng cơ bản:

Cáp điện → Biến dòng KDE → tín hiệu thứ cấp 5A → thiết bị đo

Thiết bị phía sau có thể là ampe kế, đồng hồ đa năng, power meter hoặc hệ thống giám sát điện năng có đầu vào phù hợp.

Nhóm sản phẩm có thể được sử dụng trong nhiều loại tủ như:

Tủ MSB – Tủ MDB – Tủ DB – Tủ động lực – Tủ máy – Hệ thống giám sát điện năng.

Việc sử dụng model nào cần dựa trên thông số thiết kế thực tế.

Biến dòng tròn KDE và biến dòng vuông KDE khác nhau thế nào?

KDE có cả biến dòng tròn và nhóm biến dòng vuông dòng IR.

Biến dòng tròn có các dòng KDE35, KDE60, KDE90, KDE110. Trong khi đó, nhóm IR có các model như KDE30IR, KDE40IRH, KDE50IR, KDE60IR, KDE80IR, KDE100IR và KDE120IR.

Điểm khác biệt dễ nhận thấy là hình dạng và kích thước cửa sổ xuyên dây/thanh cái.

Vì vậy, lựa chọn dạng tròn hay vuông không chỉ dựa vào tỷ số CT. Người thiết kế cần xem xét dây cáp hay thanh cái, kích thước vật dẫn và không gian bố trí trong tủ điện.

Đây cũng là lý do nên tách hai nhóm thành hai danh mục riêng khi lựa chọn biến dòng KDE.

Biến dòng tròn KDE và biến dòng mở lõi khác nhau thế nào?

Biến dòng KDE35, KDE60, KDE90 và KDE110 thuộc nhóm CT có lõi liền.

Khi lắp đặt, dây dẫn cần đi xuyên qua tâm CT.

Trong khi đó, biến dòng mở lõi KDE SLC có thể mở phần lõi để lắp quanh dây dẫn hoặc thanh cái. Loại này đặc biệt thuận tiện khi cải tạo hệ thống điện hiện hữu.

Nếu tủ đang vận hành và việc tháo dây khó thực hiện, CT mở lõi có thể là phương án cần xem xét.

Nếu lắp mới từ đầu, biến dòng liền khối thường là một lựa chọn phổ biến.

Cách lựa chọn biến dòng tròn KDE phù hợp

Không nên chọn CT chỉ dựa vào số ampe.

Một quy trình lựa chọn hợp lý là:

Dòng tải → tỷ số CT → kích thước cáp → đường kính lỗ xuyên tâm → Class → VA → mã sản phẩm.

Ví dụ, hệ thống cần CT 1000/5A. Lúc này có thể có nhiều kích thước KDE khác nhau.

Nếu cáp không thể xuyên qua KDE60 thì cần xem xét KDE90 hoặc KDE110. Ngược lại, cũng không nhất thiết phải chọn CT kích thước lớn nếu loại nhỏ đã đáp ứng yêu cầu.

Việc kiểm tra kích thước giúp tiết kiệm không gian tủ và hạn chế tình trạng mua đúng tỷ số nhưng không thể lắp đặt.

Lưu ý quan trọng khi lắp đặt biến dòng KDE

Biến dòng cần được lắp đúng hướng và đúng cực tính theo ký hiệu của nhà sản xuất.

Đặc biệt, không để hở mạch thứ cấp CT khi phía sơ cấp đang có dòng điện. Khi cần tháo đồng hồ hoặc thiết bị đo, phải xử lý mạch CT theo đúng quy trình kỹ thuật và yêu cầu an toàn.

Ngoài ra, cần kiểm tra chắc chắn đầu nối thứ cấp. Dây tín hiệu nên được lựa chọn phù hợp với thiết kế và chiều dài tuyến dây.

Sau khi hoàn thành, cần kiểm tra lại tỷ số CT được cài đặt trên đồng hồ đo.

Ví dụ sử dụng CT 1000/5A, đồng hồ hoặc power meter cũng phải được cấu hình theo đúng tỷ số tương ứng nếu thiết bị yêu cầu khai báo CT ratio.

Biến dòng tròn KDE sản xuất tại Việt Nam

Một điểm đáng chú ý của dòng sản phẩm này là nguồn gốc sản xuất.

Theo danh mục KDE, các dòng KDE35, KDE60, KDE90 và KDE110 đều được thể hiện xuất xứ Việt Nam.

Ngoài các mã tiêu chuẩn, nếu dự án có yêu cầu đặc biệt về tỷ số, kích thước, Class hoặc VA, khách hàng nên cung cấp thông số kỹ thuật để kiểm tra khả năng đáp ứng.

Bảng chọn nhanh biến dòng tròn KDE

Bảng trên giúp khoanh vùng model ban đầu. Khi đặt hàng vẫn cần kiểm tra kích thước cáp, kích thước lỗ xuyên tâm, Class và VA.

Tìm hiểu chi tiết Catalog biến dòng KDE và Bảng giá Biến dòng KDE mới nhất

Mua biến dòng tròn KDE chính hãng ở đâu?

Biến dòng tròn KDE cung cấp nhiều lựa chọn từ KDE35, KDE60, KDE90 đến KDE110. Dải tỷ số từ 50/5A đến 3200/5A giúp sản phẩm đáp ứng nhiều hệ thống đo lường dòng điện trong tủ điện.

Hoàng Phương JSC cung cấp và hỗ trợ lựa chọn biến dòng KDE cho tủ điện, hệ thống đo lường và công trình.

Khách hàng chỉ cần cung cấp tỷ số CT, kích thước cáp, Class và VA. Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu KDE35, KDE60, KDE90, KDE110 hoặc các dòng biến dòng KDE khác phù hợp.

Với các mã đặc biệt hoặc sản xuất theo nhu cầu, vui lòng liên hệ để được kiểm tra thông số chi tiết.
