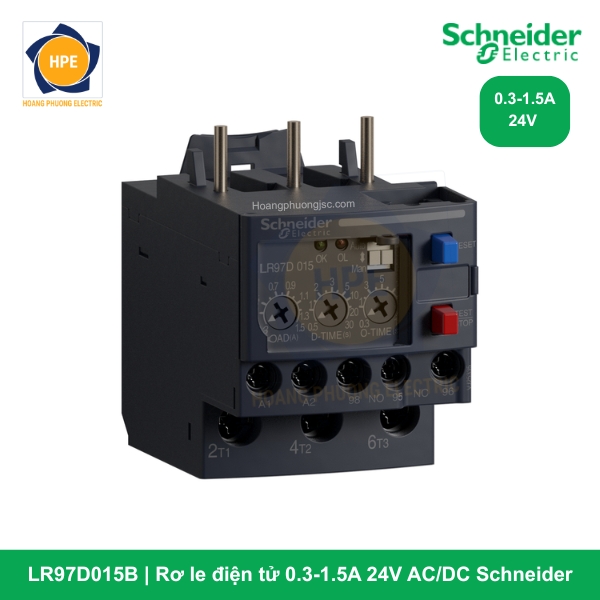

Rơ le điện tử LR97D015B là phiên bản sử dụng nguồn điều khiển điện áp thấp của dòng TeSys LR97D. Đây là thiết bị bảo vệ trạng thái rắn (solid-state) chuyên dụng cho các động cơ công suất nhỏ, nơi hệ thống điều khiển ưu tiên sử dụng điện áp 24V để đảm bảo an toàn tối đa cho vận hành và bảo trì.
Giới thiệu chi tiết về mã hàng LR97D015B
Mã hàng LR97D015B sở hữu dải điều chỉnh dòng điện từ 0.3A đến 1.5A, cực kỳ nhạy bén đối với các động cơ nhỏ trong hệ thống chính xác. Điểm khác biệt quan trọng nhất nằm ở hậu tố “B”, biểu thị mức điện áp nguồn cấp (control supply voltage) là 24V AC/DC.
Việc sử dụng nguồn 24V giúp rơ le này dễ dàng tích hợp vào các tủ điện điều khiển sử dụng PLC hoặc các hệ thống yêu cầu tiêu chuẩn an toàn điện áp thấp nghiêm ngặt. Thiết bị giám sát dòng điện 3 pha thông qua biến dòng (CT) tích hợp, mang lại độ tin cậy vượt xa rơ le nhiệt truyền thống.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Bảng thông số kỹ thuật chi tiết của LR97D015B trích xuất từ tài liệu chính hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys Deca (LR97) |
| Mã sản phẩm | LR97D015B |
| Loại rơ le | Rơ le quá dòng điện tử (Electronic Overcurrent Relay) |
| Dải cài đặt dòng điện (Load) | 0.3…1.5 A |
| Điện áp nguồn điều khiển [Us] | 24 V AC/DC |
| Ngưỡng tác động (Tripping) | 0.3…1.3 A |
| Kiểu đuôi nhiệt lắp sau Contactor | tương đương mã EOCRSP01RM |
| Loại tiếp điểm | 1 C/O (Tiếp điểm chuyển đổi 5A) |
| Cách thức lắp đặt | Trực tiếp trên Contactor hoặc gắn thanh Rail |
| Tương thích Contactor | LC1D09…LC1D38 |
| Khả năng chống nhiễu | Tuân thủ IEC 61000-4 |
| Thời gian bảo hành | 18 tháng |
Tìm hiểu thêm tại:
Chức năng bảo vệ thông minh
Dù sử dụng nguồn 24V, LR97D015B vẫn duy trì đầy đủ các tính năng bảo vệ cao cấp nhất:
-
Bảo vệ quá tải chính xác: Theo dõi dòng điện thực tế và ngắt mạch dựa trên cài đặt núm LOAD. Không bị ảnh hưởng bởi nhiệt độ môi trường bên ngoài tủ điện.
-
Cảm biến mất pha cực nhạy: Phát hiện sự cố mất pha nguồn hoặc lỗi tiếp điểm Contactor và ngắt mạch trong vòng 3 giây để bảo vệ động cơ không bị cháy.
-
Bảo vệ kẹt rô-to (Locked Rotor): Nếu động cơ bị kẹt và dòng điện vọt lên gấp 3 lần cài đặt, rơ le sẽ ngắt chỉ sau 0.5 giây (trong trạng thái vận hành ổn định).
-
Chống sốc cơ khí (Shear-pin): Khi cài đặt O-TIME ở mức nhỏ nhất (0.2s), thiết bị hoạt động như một bộ phận ngắt cơ học điện tử, bảo vệ hệ thống truyền động khỏi các va đập đột ngột.
Các mã sản phẩm của Rơ le LR97
| LR97D015M7 |
Rơ le điện tử 0.3-1.5A 220V AC, lắp sau khởi động từ
|
| LR97D07M7 |
Rơ le điện tử 1.2-7A 220V AC, lắp sau khởi động từ
|
| LR97D25M7 |
Rơ le điện tử 5-25A 220V AC, lắp sau khởi động từ
|
| LR97D38M7 |
Rơ le điện tử 20-38A 220V AC, lắp sau khởi động từ
|
| LR97D015B |
Rơ le điện tử 0.3-1.5A 24V AC/DC, lắp sau khởi động từ
|
| LR97D07B |
Rơ le điện tử 1.2-7A 24V AC/DC, lắp sau khởi động từ
|
| LR97D25B |
Rơ le điện tử 5-25A 24V AC/DC, lắp sau khởi động từ
|
| LR97D38B |
Rơ le điện tử 20-38A 24V AC/DC, lắp sau khởi động từ
|
| LR97D015F7 |
Rơ le điện tử 0.3-1.5A 110V AC, lắp sau khởi động từ
|
| LR97D07F7 |
Rơ le điện tử 1.2-7A 110V AC, lắp sau khởi động từ
|
| LR97D25F7 |
Rơ le điện tử 5-25A 110V AC, lắp sau khởi động từ
|
| LR97D38F7 |
Rơ le điện tử 20-38A 110V AC, lắp sau khởi động từ
|
Hướng dẫn cài đặt và LED chỉ thị
Người dùng có thể tinh chỉnh thiết bị thông qua các núm vặn phía trước:
-
LOAD: Cài đặt dòng làm việc của động cơ (0.3 – 1.5A).
-
D-TIME: Thời gian trễ khởi động (0.5 – 30s) để tránh nhảy rơ le do dòng khởi động.
-
O-TIME: Thời gian trễ tác động khi quá tải (0.2 – 10s).
Hệ thống đèn LED báo trạng thái:
-
LED Xanh (OK): Sáng khi có nguồn 24V AC/DC ổn định.
-
LED Đỏ (OL): Nhấp nháy báo lỗi quá tải hoặc hiển thị các mã lỗi mất pha theo nhịp nháy, giúp chẩn đoán sự cố nhanh chóng mà không cần thiết bị đo chuyên dụng.
Lợi ích khi sử dụng LR97D015B
-
An toàn tuyệt đối: Sử dụng nguồn 24V giảm thiểu nguy cơ điện giật cho kỹ thuật viên khi thao tác điều chỉnh trong tủ điện.
-
Độ chính xác vượt trội: Loại bỏ tình trạng nhảy nhầm do nhiệt tích lũy – nhược điểm lớn nhất của rơ le nhiệt lưỡng kim.
-
Thiết kế Green Premium: Sản phẩm thân thiện với môi trường, dễ dàng tái chế và tuân thủ các tiêu chuẩn RoHS/REACH khắt khe.
-
Linh hoạt Reset: Hỗ trợ Reset thủ công ngay lập tức hoặc Tự động (Auto Reset) sau 120 giây tùy theo yêu cầu của quy trình sản xuất.
Kết luận
Rơ le điện tử LR97D015B Schneider là lựa chọn số 1 cho các động cơ công suất nhỏ trong các hệ thống điều khiển hiện đại sử dụng nguồn 24V. Với độ nhạy mất pha tuyệt vời và khả năng bảo vệ kẹt rô-to tức thì, sản phẩm đảm bảo sự an tâm tuyệt đối và hiệu quả vận hành cao nhất cho hệ thống của bạn.
