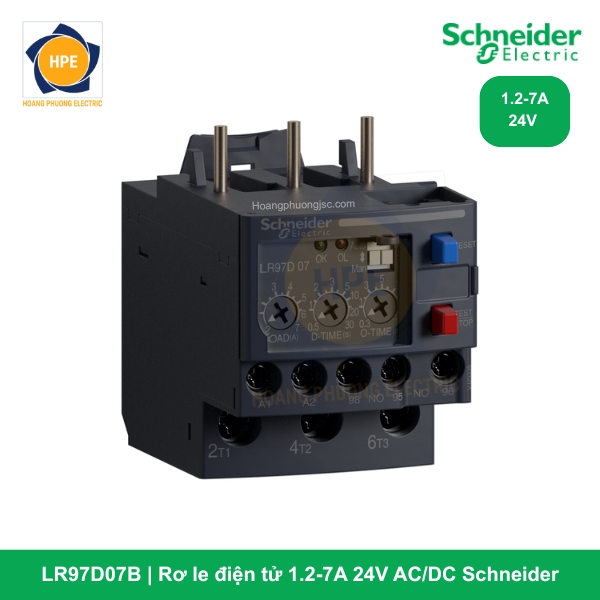

Rơ le điện tử LR97D07B thuộc dòng TeSys Deca của Schneider Electric là thiết bị bảo vệ trạng thái rắn (solid-state) hiện đại. Với thiết kế sử dụng nguồn cấp điện áp thấp, sản phẩm là lựa chọn tối ưu cho các tủ điện điều khiển thông minh, yêu cầu tính an toàn cao và sự chính xác tuyệt đối trong việc bảo vệ động cơ dải dòng trung bình thấp.
Giới thiệu chi tiết về mã hàng LR97D07B
Mã hàng LR97D07B cung cấp dải điều chỉnh dòng điện từ 1.2A đến 7A, phù hợp hoàn hảo cho các động cơ bơm, quạt công nghiệp và các hệ thống băng tải cỡ nhỏ. Đặc điểm nhận diện cốt lõi là hậu tố “B”, tương ứng với mức điện áp nguồn điều khiển 24V AC/DC.
Sản phẩm tích hợp sẵn 3 biến dòng (CT) bên trong để giám sát trực tiếp dòng điện 3 pha. Việc sử dụng nguồn 24V giúp thiết bị tương thích hoàn toàn với các hệ thống điều khiển PLC, giảm thiểu rủi ro về điện và đáp ứng các tiêu chuẩn an toàn khắt khe trong môi trường công nghiệp hiện đại.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Bảng thông số kỹ thuật chi tiết của LR97D07B trích xuất từ tài liệu kỹ thuật chính hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys Deca (LR97) |
| Mã sản phẩm | LR97D07B |
| Loại rơ le | Rơ le quá dòng điện tử (Electronic Overcurrent Relay) |
| Dải cài đặt dòng điện (Load) | 1.2…7 A |
| Điện áp nguồn điều khiển [Us] | 24 V AC/DC |
| Ngưỡng tác động (Tripping) | 1.2…6 A |
| Kiểu đuôi nhiệt lắp sau Contactor | tương đương mã EOCRSP10RM |
| Loại tiếp điểm | 1 C/O (Tiếp điểm chuyển đổi 5A) |
| Cách thức lắp đặt | Trực tiếp dưới Contactor hoặc gắn thanh Rail |
| Tương thích Contactor | LC1D09…LC1D38 |
| Tiêu chuẩn môi trường | Nhãn Green Premium (RoHS, REACH) |
| Thời gian bảo hành | 18 tháng |
Tìm hiểu thêm tại:
Chức năng bảo vệ ưu việt
LR97D07B mang lại khả năng bảo vệ vượt trội so với các dòng rơ le nhiệt lưỡng kim:
-
Bảo vệ quá tải (Overload): Giám sát liên tục dòng điện. Khi dòng điện vượt ngưỡng cài đặt trên núm LOAD, thiết bị sẽ kích hoạt ngắt mạch sau khoảng thời gian O-TIME đã thiết lập.
-
Độ nhạy mất pha (Phase Failure): Đây là tính năng mạnh mẽ nhất của dòng LR97. Khi xảy ra sự cố mất pha, rơ le sẽ tác động ngắt trong vòng 3 giây, bảo vệ động cơ khỏi tình trạng quá nhiệt và cháy cuộn dây.
-
Bảo vệ kẹt rô-to (Locked Rotor): Trong vận hành ổn định, nếu dòng điện vọt lên gấp 3 lần dòng cài đặt (do kẹt cơ khí), thiết bị sẽ ngắt ngay lập tức trong vòng 0.5 giây.
-
Tính năng Shear-pin: Hỗ trợ bảo vệ chống sốc cơ khí đột ngột khi cài đặt O-TIME ở mức tối thiểu (0.2 – 0.3s).
Các mã sản phẩm của Rơ le LR97
| LR97D015M7 |
Rơ le điện tử 0.3-1.5A 220V AC, lắp sau khởi động từ
|
| LR97D07M7 |
Rơ le điện tử 1.2-7A 220V AC, lắp sau khởi động từ
|
| LR97D25M7 |
Rơ le điện tử 5-25A 220V AC, lắp sau khởi động từ
|
| LR97D38M7 |
Rơ le điện tử 20-38A 220V AC, lắp sau khởi động từ
|
| LR97D015B |
Rơ le điện tử 0.3-1.5A 24V AC/DC, lắp sau khởi động từ
|
| LR97D07B |
Rơ le điện tử 1.2-7A 24V AC/DC, lắp sau khởi động từ
|
| LR97D25B |
Rơ le điện tử 5-25A 24V AC/DC, lắp sau khởi động từ
|
| LR97D38B |
Rơ le điện tử 20-38A 24V AC/DC, lắp sau khởi động từ
|
| LR97D015F7 |
Rơ le điện tử 0.3-1.5A 110V AC, lắp sau khởi động từ
|
| LR97D07F7 |
Rơ le điện tử 1.2-7A 110V AC, lắp sau khởi động từ
|
| LR97D25F7 |
Rơ le điện tử 5-25A 110V AC, lắp sau khởi động từ
|
| LR97D38F7 |
Rơ le điện tử 20-38A 110V AC, lắp sau khởi động từ
|
Cài đặt và Chẩn đoán thông minh
Thiết bị cho phép người vận hành làm chủ hệ thống qua 3 núm điều chỉnh trực quan:
-
LOAD: Thiết lập dòng định mức của động cơ (1.2 – 7A).
-
D-TIME: Thời gian trễ khởi động (0.5 – 30s) để vượt qua dòng khởi động.
-
O-TIME: Thời gian trễ tác động khi quá tải (0.2 – 10s).
Tín hiệu đèn LED:
-
LED Xanh (OK): Sáng khi nguồn 24V được cấp đầy đủ.
-
LED Đỏ (OL): Cung cấp thông tin chẩn đoán lỗi. Đèn đỏ sẽ nháy theo các nhịp khác nhau để chỉ thị chính xác lỗi Mất pha hay Quá tải, giúp kỹ thuật viên xử lý sự cố nhanh chóng.
Lợi ích khi sử dụng LR97D07B
-
An toàn vận hành: Sử dụng nguồn 24V thấp áp giúp loại bỏ nguy cơ mất an toàn điện cho người trực tủ.
-
Chính xác tuyệt đối: Không bị tác động bởi nhiệt độ môi trường bên ngoài, đảm bảo dải dòng 1.2-7A luôn ổn định.
-
Thiết kế nhỏ gọn, thẩm mỹ: Lắp đặt trực tiếp lên Contactor giúp tủ điện chuyên nghiệp và tiết kiệm không gian.
-
Chế độ Reset đa dạng: Hỗ trợ Reset thủ công hoặc Reset tự động (Auto-reset) sau 120 giây thông qua gạt switch.
Kết luận
Rơ le điện tử LR97D07B Schneider là thiết bị bảo vệ thông minh, nhạy bén và an toàn cho các động cơ dải từ 1.2A đến 7A. Với nguồn điều khiển 24V AC/DC linh hoạt và khả năng bảo vệ kẹt rô-to tức thì, sản phẩm cam kết mang lại hiệu suất vận hành cao nhất cho hệ thống máy móc của bạn.
