Rơ le điện tử LR97D015M7 thuộc dòng TeSys Deca của Schneider Electric là thiết bị bảo vệ trạng thái rắn (solid-state) hiện đại. Khác với rơ le nhiệt truyền thống sử dụng thanh lưỡng kim, LR97D sử dụng các biến dòng tích hợp (CT) để giám sát dòng điện động cơ, mang lại độ nhạy cực cao đối với các sự cố điện, đặc biệt là lỗi mất pha và kẹt rô-to.

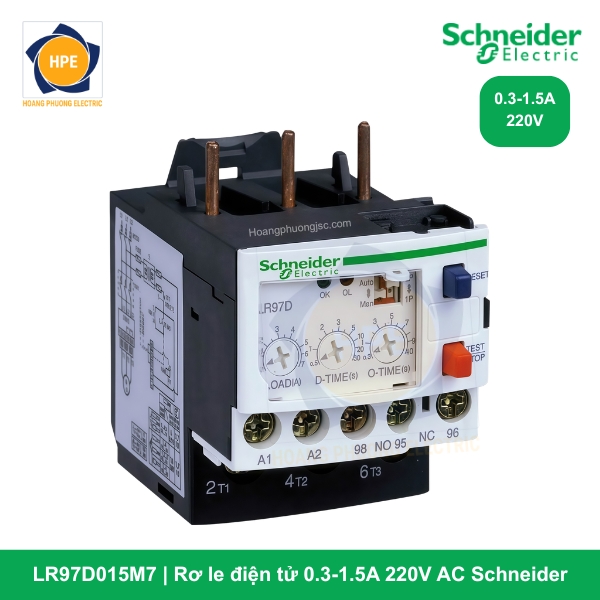

Giới thiệu mã hàng LR97D015M7
Mã hàng LR97D015M7 là giải pháp bảo vệ chuyên dụng cho các động cơ công suất nhỏ. Với dải điều chỉnh dòng điện từ 0.3A đến 1.5A, thiết bị cực kỳ phù hợp cho các động cơ điều khiển băng tải nhỏ, hệ thống quạt thông gió hoặc các bơm định lượng trong công nghiệp.

Chữ “M7” trong mã hàng biểu thị điện áp nguồn điều khiển của thiết bị là 200…240V AC. Thiết bị này thường được lắp trực tiếp dưới khởi động từ dòng TeSys Deca (LC1D09…D38) để tạo thành một bộ khởi động hoàn chỉnh, vừa tiết kiệm không gian, vừa đảm bảo tính thẩm mỹ cho tủ điện.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật chi tiết trích xuất từ tài liệu chính hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys Deca (LR97) |
| Mã sản phẩm | LR97D015M7 |
| Loại rơ le | Rơ le quá dòng điện tử (Electronic Overcurrent Relay) |
| Dải cài đặt dòng điện | 0.3…1.5 A |
| Điện áp nguồn điều khiển [Us] | 200…240 V AC (50/60 Hz) |
| Ngưỡng tác động (Tripping threshold) | 0.3…1.3 A |
| Loại tiếp điểm | 1 C/O (1 tiếp điểm chuyển đổi 5A) |
| Cách thức lắp đặt | Lắp trực tiếp dưới Contactor hoặc gắn thanh Rail |
| Tương thích Contactor | LC1D09…LC1D38 |
| Độ bền điện môi | 2 kV ở 50 Hz (IEC 60255-5) |
| Tiêu chuẩn | IEC 60947-4-1, UL 508, CSA |
Tìm hiểu thêm tại:
Chức năng bảo vệ ưu việt của LR97D015M7
LR97D015M7 cung cấp 3 tính năng bảo vệ cốt lõi giúp kéo dài tuổi thọ động cơ:
-
Bảo vệ quá tải (Overload): Khi dòng điện vượt quá ngưỡng cài đặt (LOAD), rơ le sẽ đếm ngược theo thời gian vận hành (O-Time) và ngắt tiếp điểm để bảo vệ cuộn dây động cơ.
-
Bảo vệ mất pha (Phase Failure): Thiết bị cực kỳ nhạy với lỗi mất pha. Khi phát hiện một trong ba pha bị mất, rơ le sẽ tác động ngắt trong vòng 3 giây, nhanh hơn nhiều so với rơ le nhiệt thông thường.
-
Bảo vệ kẹt rô-to (Locked Rotor): Trong trường hợp động cơ bị kẹt cơ khí khiến dòng điện vọt lên gấp 3 lần dòng cài đặt, rơ le sẽ ngắt trong vòng 0.5 giây (sau thời gian khởi động D-Time).
-
Chống sốc cơ khí (Shear-pin): Bằng cách cài đặt núm O-Time ở mức tối thiểu (0.2s), thiết bị có thể bảo vệ hệ thống truyền động khỏi các cú sốc cơ khí đột ngột.

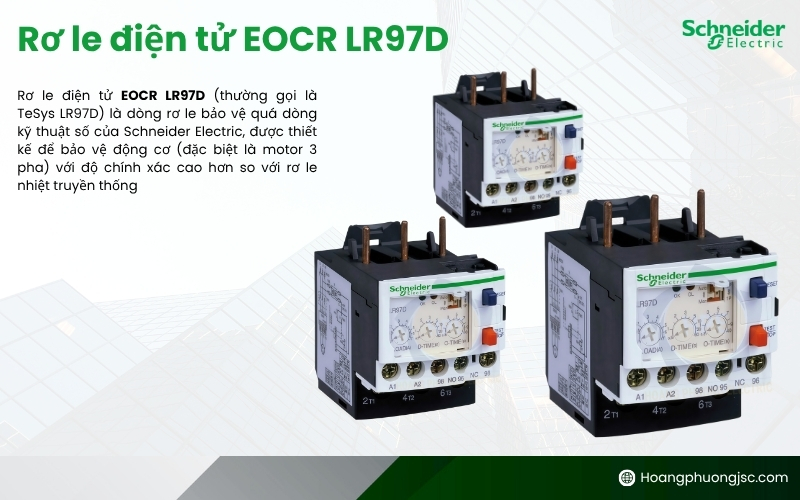

Các mã sản phẩm của Rơ le LR97
| LR97D015M7 |
Rơ le điện tử 0.3-1.5A 220V AC, lắp sau khởi động từ
|
| LR97D07M7 |
Rơ le điện tử 1.2-7A 220V AC, lắp sau khởi động từ
|
| LR97D25M7 |
Rơ le điện tử 5-25A 220V AC, lắp sau khởi động từ
|
| LR97D38M7 |
Rơ le điện tử 20-38A 220V AC, lắp sau khởi động từ
|
| LR97D015B |
Rơ le điện tử 0.3-1.5A 24V AC/DC, lắp sau khởi động từ
|
| LR97D07B |
Rơ le điện tử 1.2-7A 24V AC/DC, lắp sau khởi động từ
|
| LR97D25B |
Rơ le điện tử 5-25A 24V AC/DC, lắp sau khởi động từ
|
| LR97D38B |
Rơ le điện tử 20-38A 24V AC/DC, lắp sau khởi động từ
|
| LR97D015F7 |
Rơ le điện tử 0.3-1.5A 110V AC, lắp sau khởi động từ
|
| LR97D07F7 |
Rơ le điện tử 1.2-7A 110V AC, lắp sau khởi động từ
|
| LR97D25F7 |
Rơ le điện tử 5-25A 110V AC, lắp sau khởi động từ
|
| LR97D38F7 |
Rơ le điện tử 20-38A 110V AC, lắp sau khởi động từ
|

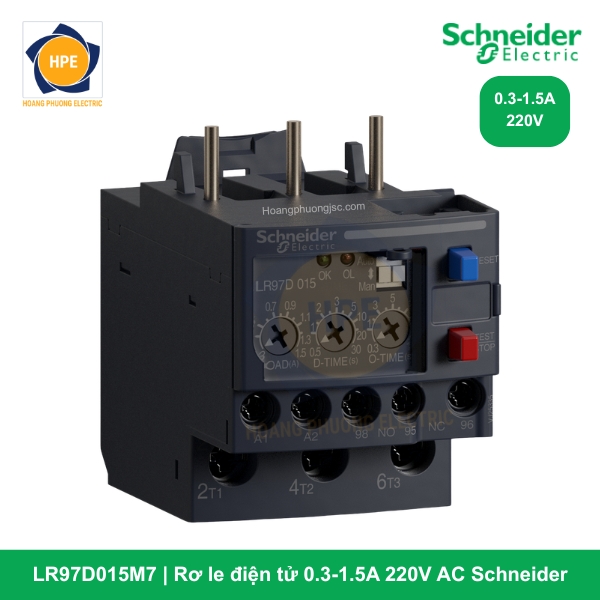

Các núm điều chỉnh và đèn báo trạng thái
Trên mặt trước của LR97D015M7 có hệ thống điều khiển trực quan:
-
Núm LOAD: Dùng để cài đặt dòng định mức của động cơ (0.3 – 1.5A).
-
Núm D-TIME: Cài đặt thời gian trễ khi khởi động (0.5 – 30s) để tránh nhảy rơ le do dòng khởi động cao.
-
Núm O-TIME: Cài đặt thời gian trễ tác động khi quá tải (0.2 – 10s).
-
Hệ thống LED:
-
LED Xanh (OK): Báo thiết bị đã có nguồn cấp.
-
LED Đỏ (OL): Nhấp nháy báo hiệu trạng thái quá tải hoặc chỉ thị lỗi cụ thể qua nhịp nháy.
-

Lợi ích khi sử dụng LR97D015M7
-
Độ chính xác cao: Công nghệ điện tử giúp loại bỏ sai số do nhiệt độ môi trường (vốn là nhược điểm của rơ le nhiệt lưỡng kim).
-
Thiết kế nhỏ gọn: Tích hợp sẵn biến dòng bên trong, giảm thiểu dây dẫn và diện tích tủ điện.
-
Tính linh hoạt: Có thể chọn chế độ Reset thủ công (Manual) hoặc tự động (Auto) bằng công tắc gạt.
-
Độ bền vượt trội: Sản phẩm đạt nhãn Green Premium, cam kết hiệu suất môi trường và tuổi thọ linh kiện cao.
Kết luận
Rơ le điện tử LR97D015M7 là giải pháp bảo vệ thông minh, thay thế hoàn hảo cho rơ le nhiệt trong các ứng dụng đòi hỏi độ nhạy cao và dải dòng nhỏ. Với khả năng bảo vệ mất pha và kẹt rô-to tức thì, đây là sự đầu tư xứng đáng để bảo vệ các động cơ quan trọng trong hệ thống của bạn.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
