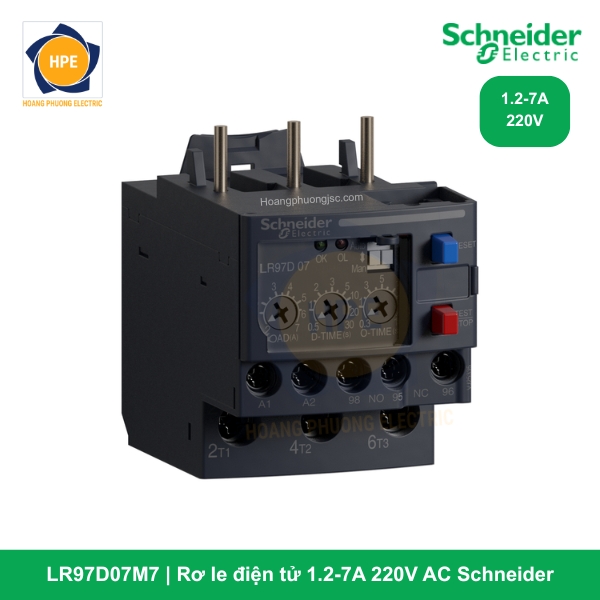

Rơ le điện tử LR97D07M7 1.2-7A 220V AC Schneider

Rơ le điện tử LR97D07M7 thuộc dòng TeSys Deca của Schneider Electric, là thiết bị bảo vệ trạng thái rắn (solid-state) hiệu suất cao. Với công nghệ cảm biến dòng điện hiện đại, sản phẩm thay thế hoàn hảo cho rơ le nhiệt truyền thống trong các ứng dụng đòi hỏi độ chính xác tuyệt đối, thời gian đáp ứng nhanh và khả năng bảo vệ toàn diện trước các sự cố về pha và cơ khí.

Giới thiệu chi tiết về mã hàng LR97D07M7

Mã hàng LR97D07M7 được thiết kế để bảo vệ các động cơ 3 pha có dòng định mức từ trung bình đến thấp. Với dải điều chỉnh dòng điện từ 1.2A đến 7A, thiết bị này là lựa chọn lý tưởng cho các hệ thống máy nén nhỏ, máy bơm nước công nghiệp, và các dây chuyền sản xuất tự động hóa dải trung.

Ký hiệu “M7” xác định điện áp nguồn cấp cho thiết bị hoạt động là 200…240V AC. Thiết bị có cấu trúc lắp đặt linh hoạt, có thể gắn trực tiếp dưới khởi động từ TeSys Deca (LC1D09…D38) để tạo thành một bộ khởi động động cơ gọn gàng hoặc gắn trên thanh ray (DIN Rail) tùy theo thiết kế tủ điện.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dưới đây là bảng thông số kỹ thuật chi tiết của LR97D07M7 trích xuất từ tài liệu kỹ thuật của hãng:

Tìm hiểu thêm tại:

schneider-electric-lr97

schneider-electric-tesys-deca-electronic-relays-lr97

Chức năng bảo vệ cốt lõi của LR97D07M7

LR97D07M7 tích hợp “3 trong 1” các tính năng bảo vệ cao cấp:

1. Bảo vệ quá tải chính xác: Theo dõi dòng điện thực tế qua 3 CT tích hợp. Khi dòng điện vượt ngưỡng cài đặt trên núm LOAD, thiết bị sẽ ngắt sau khoảng thời gian trễ O-TIME đã chọn.

2. Độ nhạy mất pha vượt trội: Phát hiện tình trạng mất pha nguồn hoặc mất pha tải gần như ngay lập tức. Thời gian ngắt cực nhanh giúp ngăn chặn hiện tượng quá nhiệt cục bộ làm cháy cuộn dây động cơ.

3. Bảo vệ chống kẹt Rô-to & Kẹt cơ khí: Phát hiện tình trạng dòng điện tăng vọt gấp 3 lần dòng cài đặt (thường do kẹt cơ khí). Rơ le sẽ ngắt mạch chỉ trong 0.5 giây, bảo vệ tối đa hệ thống truyền động.

4. Chức năng Shear-pin (Cắt chốt): Bằng cách cài O-TIME về mức thấp nhất (0.2s), thiết bị hoạt động như một cầu chì điện tử bảo vệ chống sốc cơ khí đột ngột.

Các mã sản phẩm của Rơ le LR97

Hướng dẫn cài đặt và tín hiệu đèn LED

Thiết bị cho phép người dùng tinh chỉnh thông số qua 3 núm vặn:

• LOAD: Cài đặt dòng chạy thực tế của động cơ (trong dải 1.2 – 7A).

• D-TIME (Delay Time): Thời gian trễ khởi động (0.5 – 30s) để bỏ qua dòng khởi động ban đầu.

• O-TIME (Operating Time): Thời gian tác động trễ khi quá tải (0.2 – 10s).

Trạng thái đèn LED:

• Đèn LED Xanh (OK): Sáng liên tục khi thiết bị được cấp nguồn ổn định.

• Đèn LED Đỏ (OL): Sáng khi dòng điện đạt đến ngưỡng cài đặt; nhấp nháy theo nhịp khi xảy ra lỗi (Mất pha, Kẹt rô-to) giúp kỹ thuật viên dễ dàng bắt bệnh hệ thống.

Lợi ích khi sử dụng LR97D07M7

• Không bị ảnh hưởng bởi nhiệt độ: Khác với rơ le nhiệt, thiết bị điện tử không bị nhảy nhầm do nhiệt độ môi trường tăng cao trong tủ điện.

• Tiết kiệm năng lượng: Tiêu thụ điện năng cực thấp và giảm thiểu dây dẫn tín hiệu.

• An toàn & Bền vững: Đạt nhãn Green Premium, tuân thủ nghiêm ngặt các quy định về môi trường và an toàn hóa chất.

• Dễ dàng bảo trì: Chế độ Test bằng nút bấm giúp kiểm tra chức năng tiếp điểm mà không cần chạy tải thực tế.

Kết luận

Rơ le điện tử LR97D07M7 Schneider là sự lựa chọn tối ưu cho các động cơ dải từ 1.2A đến 7A, mang lại sự bảo vệ thông minh, chính xác và an toàn tuyệt đối. Với khả năng phản ứng cực nhanh trước sự cố mất pha và kẹt cơ khí, sản phẩm cam kết sự ổn định lâu dài cho quy trình sản xuất của bạn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
