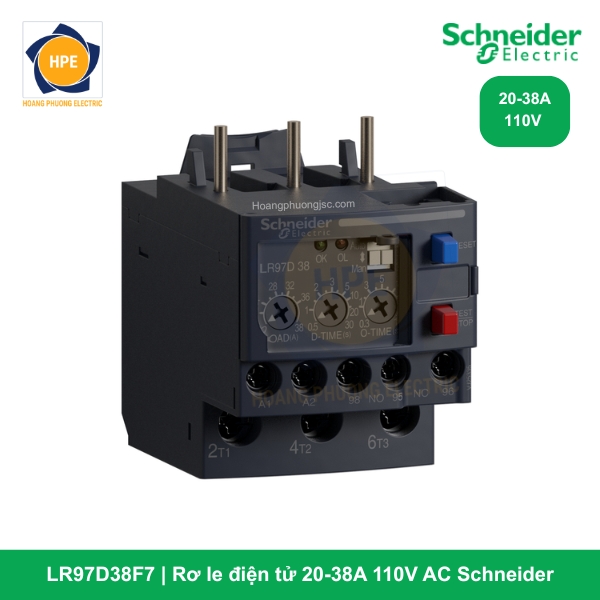

Rơ le điện tử LR97D38F7 là mã hàng có dải dòng cao nhất trong phân khúc điện áp 110V của dòng TeSys LR97D. Đây là thiết bị bảo vệ trạng thái rắn (solid-state) mạnh mẽ, chuyên dụng cho các động cơ công suất lớn trong các hệ thống máy móc tiêu chuẩn Bắc Mỹ, Nhật Bản hoặc các dây chuyền sử dụng nguồn điều khiển cách ly 110V AC.
Giới thiệu chi tiết về mã hàng LR97D38F7
Mã hàng LR97D38F7 sở hữu dải điều chỉnh dòng điện từ 20A đến 38A, mức công suất cao nhất giúp bảo vệ các động cơ tải nặng như máy nghiền khối, máy nén khí trục vít lớn, bơm cao áp và hệ thống băng tải dài.
Ký tự “F7” xác định điện áp nguồn điều khiển đầu vào là 110…120V AC. Thiết bị tích hợp 3 biến dòng (CT) nội tại để giám sát chính xác cường độ dòng điện của từng pha, loại bỏ hoàn toàn các sai số do nhiệt độ môi trường – một nhược điểm cố hữu của các dòng rơ le nhiệt truyền thống cùng dải dòng.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Bảng thông số kỹ thuật được trích xuất từ tài liệu kỹ thuật chính hãng TeSys Deca:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys Deca (LR97) |
| Mã sản phẩm | LR97D38F7 |
| Loại rơ le | Rơ le quá dòng điện tử (Electronic Overcurrent Relay) |
| Dải cài đặt dòng điện (Load) | 20…38 A |
| Điện áp nguồn điều khiển [Us] | 110…120 V AC (50/60 Hz) |
| Kiểu đuôi nhiệt lắp sau Contactor | tương đương mã EOCRSP40RM |
| Ngưỡng tác động (Tripping) | Tương ứng với cài đặt thực tế |
| Loại tiếp điểm | 1 C/O (Tiếp điểm chuyển đổi 5A) |
| Cách thức lắp đặt | Trực tiếp dưới Contactor hoặc gắn thanh Rail |
| Tương thích Contactor | LC1D25…LC1D38 |
| Thời gian bảo hành | 18 tháng |
| Chứng chỉ môi trường | Green Premium (RoHS, REACH) |
Tìm hiểu thêm tại:
Tính năng bảo vệ vượt trội cho động cơ công suất lớn
Với dải dòng lên đến 38A, LR97D38F7 được trang bị các thuật toán xử lý điện tử nhạy bén để bảo vệ tài sản giá trị cao của bạn:
-
Bảo vệ quá tải (Overload): Giám sát dòng điện thực tế liên tục. Khi dòng vượt ngưỡng cài đặt trên núm LOAD, thiết bị ngắt sau khoảng trễ O-TIME, ngăn ngừa tình trạng quá nhiệt làm hỏng cuộn dây động cơ.
-
Siêu nhạy với lỗi mất pha: Với động cơ dải 38A, việc mất pha gây ra dòng điện tăng vọt cực lớn ở các pha còn lại. LR97D38F7 phát hiện và ngắt mạch chỉ trong 3 giây, nhanh hơn nhiều so với rơ le nhiệt.
-
Chống kẹt Rô-to & Jamming: Nếu động cơ bị kẹt cơ khí khiến dòng điện vọt lên gấp 3 lần dòng cài đặt, rơ le sẽ ngắt chỉ trong 0.5 giây ở trạng thái vận hành ổn định.
-
Khởi động thông minh với D-TIME: Cho phép tùy chỉnh thời gian trễ khởi động lên đến 30 giây, giúp các động cơ tải nặng có quán tính lớn khởi động êm ái mà không gây nhảy rơ le nhầm.
Hướng dẫn cài đặt và LED chẩn đoán lỗi
Thiết bị cung cấp giao diện tinh chỉnh trực quan với 3 núm xoay:
-
LOAD: Cài đặt dòng định mức của động cơ (20 – 38A).
-
D-TIME: Thời gian trễ khởi động (0.5 – 30s).
-
O-TIME: Thời gian trễ tác động khi xảy ra quá tải vận hành (0.2 – 10s).
Hệ thống LED báo hiệu thông minh:
-
LED Xanh (OK): Sáng khi có nguồn 110V AC ổn định.
-
LED Đỏ (OL): Nhấp nháy theo nhịp để chỉ thị chính xác lỗi (Mất pha L1, L2 hay L3, hoặc quá tải). Điều này giúp kỹ thuật viên không cần dùng đồng hồ đo vẫn xác định được lỗi ngay lập tức.
Các mã sản phẩm của Rơ le LR97
| LR97D015M7 |
Rơ le điện tử 0.3-1.5A 220V AC, lắp sau khởi động từ
|
| LR97D07M7 |
Rơ le điện tử 1.2-7A 220V AC, lắp sau khởi động từ
|
| LR97D25M7 |
Rơ le điện tử 5-25A 220V AC, lắp sau khởi động từ
|
| LR97D38M7 |
Rơ le điện tử 20-38A 220V AC, lắp sau khởi động từ
|
| LR97D015B |
Rơ le điện tử 0.3-1.5A 24V AC/DC, lắp sau khởi động từ
|
| LR97D07B |
Rơ le điện tử 1.2-7A 24V AC/DC, lắp sau khởi động từ
|
| LR97D25B |
Rơ le điện tử 5-25A 24V AC/DC, lắp sau khởi động từ
|
| LR97D38B |
Rơ le điện tử 20-38A 24V AC/DC, lắp sau khởi động từ
|
| LR97D015F7 |
Rơ le điện tử 0.3-1.5A 110V AC, lắp sau khởi động từ
|
| LR97D07F7 |
Rơ le điện tử 1.2-7A 110V AC, lắp sau khởi động từ
|
| LR97D25F7 |
Rơ le điện tử 5-25A 110V AC, lắp sau khởi động từ
|
| LR97D38F7 |
Rơ le điện tử 20-38A 110V AC, lắp sau khởi động từ
|
Lợi ích khi sử dụng LR97D38F7
-
Độ chính xác tuyệt đối: Không bị nhảy nhầm do nhiệt tích lũy trong tủ điện, đảm bảo dải 38A luôn vận hành chuẩn xác.
-
Tương thích hệ thống 110V: Đáp ứng hoàn hảo cho các tủ điện của máy móc nhập khẩu từ Mỹ, Nhật mà không cần bộ đổi nguồn.
-
Tiết kiệm diện tích: Thiết kế lắp trực tiếp lên Contactor giúp tủ điện gọn gàng và thẩm mỹ hơn.
-
Bền bỉ và tin cậy: Sản phẩm đạt nhãn Green Premium với tuổi thọ linh kiện cao và bảo hành lên đến 18 tháng.
Kết luận
Rơ le điện tử LR97D38F7 Schneider là sự lựa chọn tối ưu nhất cho các động cơ công suất lớn dải 20-38A sử dụng nguồn điều khiển 110V. Sự kết hợp giữa khả năng chẩn đoán sự cố nhanh chóng và độ bền của công nghệ trạng thái rắn mang lại sự an tâm tuyệt đối cho hệ thống vận hành của bạn.
