Khởi động từ iCT Schneider thuộc hệ sản phẩm Acti9, là dòng contactor dạng module được thiết kế để đóng cắt và điều khiển phụ tải điện từ xa. Sản phẩm có thiết kế nhỏ gọn, lắp trực tiếp trên thanh DIN Rail và dễ dàng bố trí cùng MCB, RCCB, RCBO, timer cùng các thiết bị module khác trong tủ điện. Dòng Contactor iCT Schneider có nhiều cấp dòng định mức từ 16A đến 100A, nhiều cấu hình số cực và điện áp cuộn điều khiển, đáp ứng đa dạng yêu cầu thiết kế. iCT đặc biệt phù hợp với hệ thống chiếu sáng, sưởi điện, thông gió, điều khiển phụ tải trong nhà ở, văn phòng, khách sạn, trung tâm thương mại và tòa nhà. Với thiết kế đồng bộ Acti9, độ bền cao và khả năng mở rộng linh hoạt, iCT là lựa chọn đáng chú ý cho các hệ thống điện cần đóng cắt tự động thường xuyên.

Khởi động từ iCT Schneider là gì?

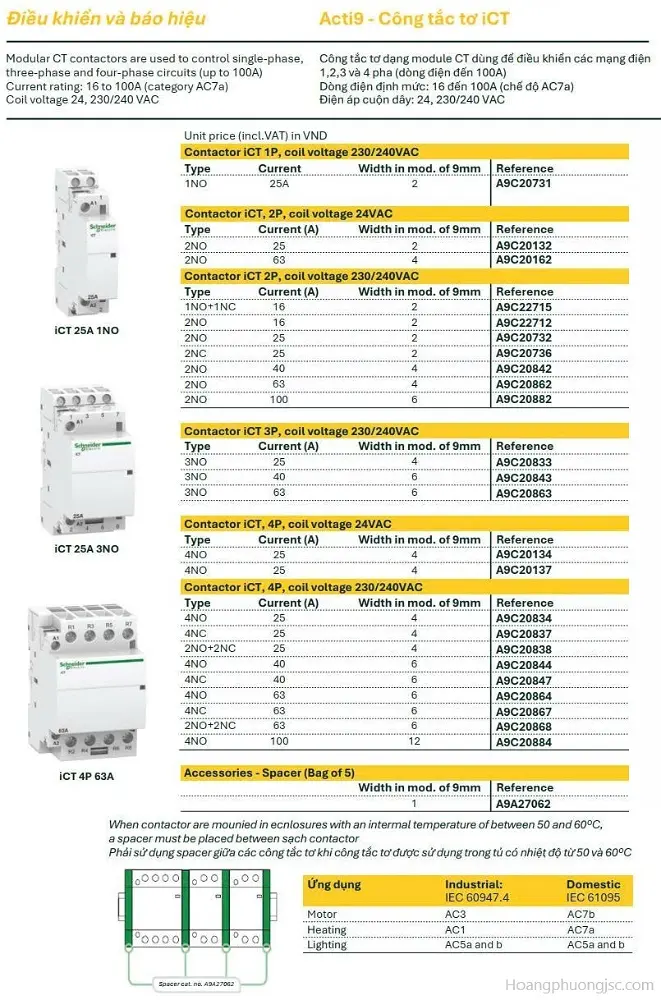

iCT Schneider là dòng modular contactor – contactor dạng module thuộc hệ sinh thái Acti9 của Schneider Electric. Khác với contactor TeSys chuyên dùng nhiều trong điều khiển động cơ, iCT hướng mạnh tới các ứng dụng đóng cắt phụ tải trong hệ thống phân phối điện và tự động hóa tòa nhà.

Thiết bị hoạt động dựa trên cuộn dây điều khiển A1–A2. Khi cuộn dây nhận điện áp điều khiển, cơ cấu điện từ tác động làm thay đổi trạng thái các tiếp điểm chính, từ đó đóng hoặc ngắt nguồn cấp cho tải.

Đặc điểm nổi bật của Acti9 iCT

Dòng iCT có một số ưu điểm đáng chú ý:

• Thiết kế dạng module nhỏ gọn.
• Lắp trực tiếp trên thanh DIN Rail.
• Dải dòng định mức rộng, lên đến 100A tùy phiên bản.
• Có nhiều cấu hình 1P, 2P, 3P và 4P.
• Nhiều lựa chọn tiếp điểm NO/NC.
• Có nhiều điện áp cuộn điều khiển tùy mã.
• Dễ kết hợp timer, relay và thiết bị điều khiển.
• Đồng bộ với hệ thống thiết bị Acti9.
• Phù hợp cho đóng cắt phụ tải từ xa.

Schneider định vị Acti9 iCT cho các ứng dụng như điều khiển chiếu sáng, sưởi và thông gió.

Nguyên lý hoạt động

Có thể hiểu đơn giản:

Tín hiệu điều khiển → A1/A2 → Cuộn hút iCT → Tiếp điểm đóng/mở → Phụ tải ON/OFF

Nhờ cơ chế này, tải công suất lớn hơn không cần đóng cắt trực tiếp qua công tắc điều khiển. iCT có thể nhận lệnh từ timer, relay, công tắc, cảm biến hoặc hệ thống điều khiển phù hợp.

Các dòng khởi động từ iCT Schneider phổ biến

Dải Acti9 iCT có nhiều mức dòng điện để lựa chọn theo công suất và loại phụ tải.

Lưu ý: Không nên lựa chọn iCT chỉ dựa vào dòng định mức. Cần kiểm tra loại tải, số cực, điện áp cuộn hút, cấu hình tiếp điểm và thông số kỹ thuật của từng mã.

iCT Schneider 16A – 25A

Đây là nhóm rất phù hợp cho các tủ điện module có yêu cầu điều khiển chiếu sáng hoặc phụ tải công suất vừa và nhỏ.

Ví dụ, A9C22711 là iCT 16A, 1NO, cuộn điều khiển 230–240V 50Hz; A9C22712 là phiên bản 16A, 2NO.

Nhóm 25A cũng được sử dụng rộng rãi trong các hệ thống chiếu sáng tòa nhà, văn phòng, cửa hàng và các mạch đóng cắt tự động.

iCT Schneider 40A – 100A

Đối với các hệ thống cần khả năng mang dòng lớn hơn, Schneider có các phiên bản 40A, 63A và 100A.

Một số ví dụ:

Các mã cụ thể cần được đối chiếu catalogue Schneider tại thời điểm thiết kế và đặt hàng.

Ứng dụng của khởi động từ iCT Schneider

Điều khiển hệ thống chiếu sáng

Đây là một trong những ứng dụng tiêu biểu nhất của Contactor iCT Schneider.

Thiết bị có thể dùng cho:

• Hệ thống đèn văn phòng.
• Chiếu sáng hành lang.
• Chiếu sáng nhà xưởng.
• Đèn trung tâm thương mại.
• Chiếu sáng sân vườn.
• Biển quảng cáo.
• Hệ thống đèn điều khiển theo thời gian.

Đặc biệt, khi kết hợp iCT với timer, hệ thống chiếu sáng có thể được đóng/ngắt tự động theo lịch cài đặt.

Sưởi, thông gió và hệ thống tòa nhà

iCT còn phù hợp với các mạch điều khiển sưởi và thông gió. Đây cũng là nhóm ứng dụng được Schneider đề cập trong tài liệu sản phẩm Acti9 iCT.

Thiết kế module giúp sản phẩm đặc biệt thuận tiện trong các tủ điện phân phối của chung cư, khách sạn, văn phòng và trung tâm thương mại.

Thông số tổng quan Acti9 iCT Schneider

Phân biệt iCT Schneider và Contactor TeSys

Hai dòng đều thực hiện chức năng đóng cắt bằng điện từ nhưng định hướng sử dụng khác nhau.

Vì vậy, với các ứng dụng điều khiển động cơ công nghiệp, không nên mặc định lấy iCT thay thế contactor TeSys chỉ vì hai sản phẩm có cùng trị số dòng điện.

Cách chọn Contactor iCT Schneider

Khi đặt hàng cần xác định chính xác:

Dòng tải → Loại tải → Số cực → Kiểu tiếp điểm → Điện áp cuộn hút → Mã sản phẩm.

Ví dụ cùng là iCT 16A nhưng Schneider có nhiều phiên bản khác nhau về số tiếp điểm và điện áp cuộn điều khiển. Chọn sai điện áp A1/A2 có thể khiến thiết bị không hoạt động hoặc gây hư hỏng.

Đối với hệ thống chiếu sáng có số lượng đèn lớn, LED driver hoặc các phụ tải có dòng khởi động cao, cũng cần tính đến đặc tính dòng xung chứ không chỉ dựa vào dòng điện làm việc ổn định.

Khởi động từ iCT Schneider chính hãng

Khởi động từ iCT Schneider là giải pháp contactor module nhỏ gọn cho các hệ thống điện cần đóng cắt phụ tải từ xa và tự động. Với dải dòng từ 16A đến 100A, nhiều cấu hình tiếp điểm, số cực và điện áp cuộn điều khiển, Acti9 iCT đáp ứng tốt các ứng dụng chiếu sáng, sưởi, thông gió và điều khiển phụ tải trong nhà ở, văn phòng, khách sạn, trung tâm thương mại và công trình công nghiệp. Thiết kế DIN Rail giúp iCT dễ dàng kết hợp với MCB, RCCB, RCBO, timer và các thiết bị Schneider Acti9 khác để tạo thành hệ thống tủ điện đồng bộ. Khi lựa chọn cần đặc biệt chú ý đến loại tải, dòng định mức, số cực và điện áp cuộn hút thay vì chỉ chọn theo Ampere. Tham khảo sản phẩm tại Schneider Electric Việt Nam và Hoangphuongjsc.com để lựa chọn đúng mã iCT Schneider. Liên hệ để được hỗ trợ giao hàng toàn quốc.
