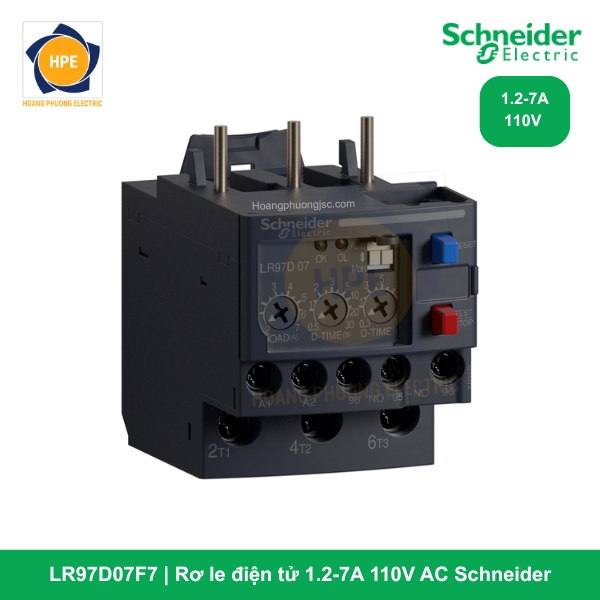

Rơ le điện tử LR97D07F7 1.2-7A 110V AC Schneider

Rơ le điện tử LR97D07F7 thuộc dòng TeSys Deca của Schneider Electric, là thiết bị bảo vệ trạng thái rắn (solid-state) tích hợp công nghệ biến dòng hiện đại. Với thiết kế sử dụng nguồn cấp 110V-120V AC, sản phẩm là giải pháp lý tưởng cho các động cơ công suất trung bình thấp trong các hệ thống máy móc nhập khẩu hoặc tủ điện điều khiển theo tiêu chuẩn điện áp Bắc Mỹ/Nhật Bản.

Giới thiệu chi tiết về mã hàng LR97D07F7

Mã hàng LR97D07F7 sở hữu dải điều chỉnh dòng điện từ 1.2A đến 7A, phù hợp cho đa dạng các loại động cơ như máy bơm, quạt hút, máy nén khí nhỏ và các cơ cấu truyền động trong dây chuyền sản xuất.

Ký tự “F7” khẳng định thiết bị vận hành với điện áp nguồn điều khiển 110…120V AC. Thiết bị giám sát dòng điện 3 pha thông qua 3 biến dòng (CT) nội tại, mang lại khả năng chẩn đoán sự cố cực kỳ nhạy bén, giúp ngắt mạch kịp thời trước khi các lỗi điện gây hư hỏng nghiêm trọng cho cuộn dây động cơ.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Bảng thông số kỹ thuật được trích xuất từ tài liệu chính hãng Schneider Electric:

Tìm hiểu thêm tại:

schneider-electric-lr97

schneider-electric-tesys-deca-electronic-relays-lr97

Chức năng bảo vệ mạnh mẽ của LR97D07F7

Dòng LR97D07F7 nổi bật với khả năng bảo vệ “3 trong 1” vượt trội hơn rơ le nhiệt truyền thống:

1. Bảo vệ quá tải (Overload): Giám sát dòng điện thực tế liên tục. Khi dòng vượt ngưỡng cài đặt trên núm LOAD, thiết bị sẽ ngắt sau thời gian trễ O-TIME đã chọn.

2. Độ nhạy mất pha vượt trội: Phát hiện tình trạng mất pha nguồn hoặc mất pha tải chỉ trong vòng 3 giây, ngăn chặn hiệu quả việc động cơ bị quá nhiệt và rung lắc mạnh.

3. Bảo vệ kẹt Rô-to & Jamming: Nếu động cơ bị kẹt cơ khí khiến dòng vọt lên gấp 3 lần dòng cài đặt, rơ le sẽ ngắt chỉ trong 0.5 giây (ở trạng thái vận hành ổn định).

4. Tính năng Shear-pin (Cắt chốt): Bằng cách cài O-TIME về mức thấp nhất (0.2s), thiết bị hoạt động như một bộ ngắt điện tử bảo vệ hệ thống khỏi các cú sốc cơ khí đột ngột.

Các mã sản phẩm của Rơ le LR97

Hướng dẫn cài đặt và Chẩn đoán thông minh

Sản phẩm cho phép tinh chỉnh dễ dàng qua 3 núm xoay phía trước:

• LOAD: Cài đặt dòng định mức của động cơ (1.2A – 7A).

• D-TIME: Thời gian trễ khởi động (0.5 – 30s) giúp động cơ vượt qua dòng khởi động ban đầu.

• O-TIME: Thời gian tác động trễ khi quá tải (0.2 – 10s).

Hệ thống LED chỉ thị trạng thái:

• LED Xanh (OK): Sáng khi có nguồn 110V AC cấp vào chân A1-A2.

• LED Đỏ (OL): Nhấp nháy theo nhịp khi xảy ra sự cố. Mỗi mã lỗi (Mất pha L1, L2, L3) sẽ có nhịp nháy riêng biệt, giúp kỹ thuật viên bắt bệnh nhanh mà không cần tháo máy.

Lợi ích khi sử dụng LR97D07F7

• Chính xác và ổn định: Không bị ảnh hưởng bởi nhiệt độ tích lũy trong tủ điện, đảm bảo độ nhạy không đổi trong suốt vòng đời sản phẩm.

• Tương thích nguồn 110V: Đáp ứng hoàn hảo các yêu cầu về điện áp điều khiển của các thiết bị nhập khẩu từ Nhật Bản hoặc Mỹ.

• Thiết kế Green Premium: Sản phẩm thân thiện môi trường, đạt chuẩn RoHS và REACH, cam kết minh bạch về tác động sinh thái.

• Linh hoạt Reset: Người dùng có thể chọn Reset bằng tay (Manual) ngay lập tức hoặc Reset tự động (Auto) sau 120 giây thông qua gạt switch.

Kết luận

Rơ le điện tử LR97D07F7 Schneider là linh kiện bảo vệ tin cậy cho các lộ trình động cơ dải từ 1.2A đến 7A sử dụng nguồn 110V. Với khả năng phản ứng cực nhanh trước các lỗi mất pha và kẹt cơ khí, sản phẩm đảm bảo sự an tâm tuyệt đối cho các hệ thống vận hành công nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
