- Thay thế thanh cái (busbar) truyền thống trong tủ điện.
- Chia nguồn điện chính sang nhiều đường nhánh gọn gàng, tiết kiệm không gian.
- Giúp kỹ thuật viên lắp đặt, đấu nối và bảo trì dây dẫn nhanh chóng, an toàn.
- Dòng điện định mức: Lên tới 500A.
- Điện áp chịu xung định mức: 8000V.
- Vật liệu cách điện: Polyamide cao cấp, chống cháy và cách điện tốt.
- Tiêu chuẩn quốc tế: Đạt chuẩn IEC 60529, IEC 60947-1, EN 60529.
Cầu đấu chia nguồn điện TE (thuộc dòng Power Distribution Blocks DBL của TE Connectivity / thương hiệu Entrelec) là thiết bị chuyên dụng dùng để phân phối nguồn điện từ một nguồn chính vào nhiều thiết bị hoặc mạch điện khác nhau trong tủ bảng điện công nghiệp.
Cầu chia nguồn TE – ENTRELEC DBL Power Distribution Blocks chính hãng
Cầu chia nguồn TE là gì?

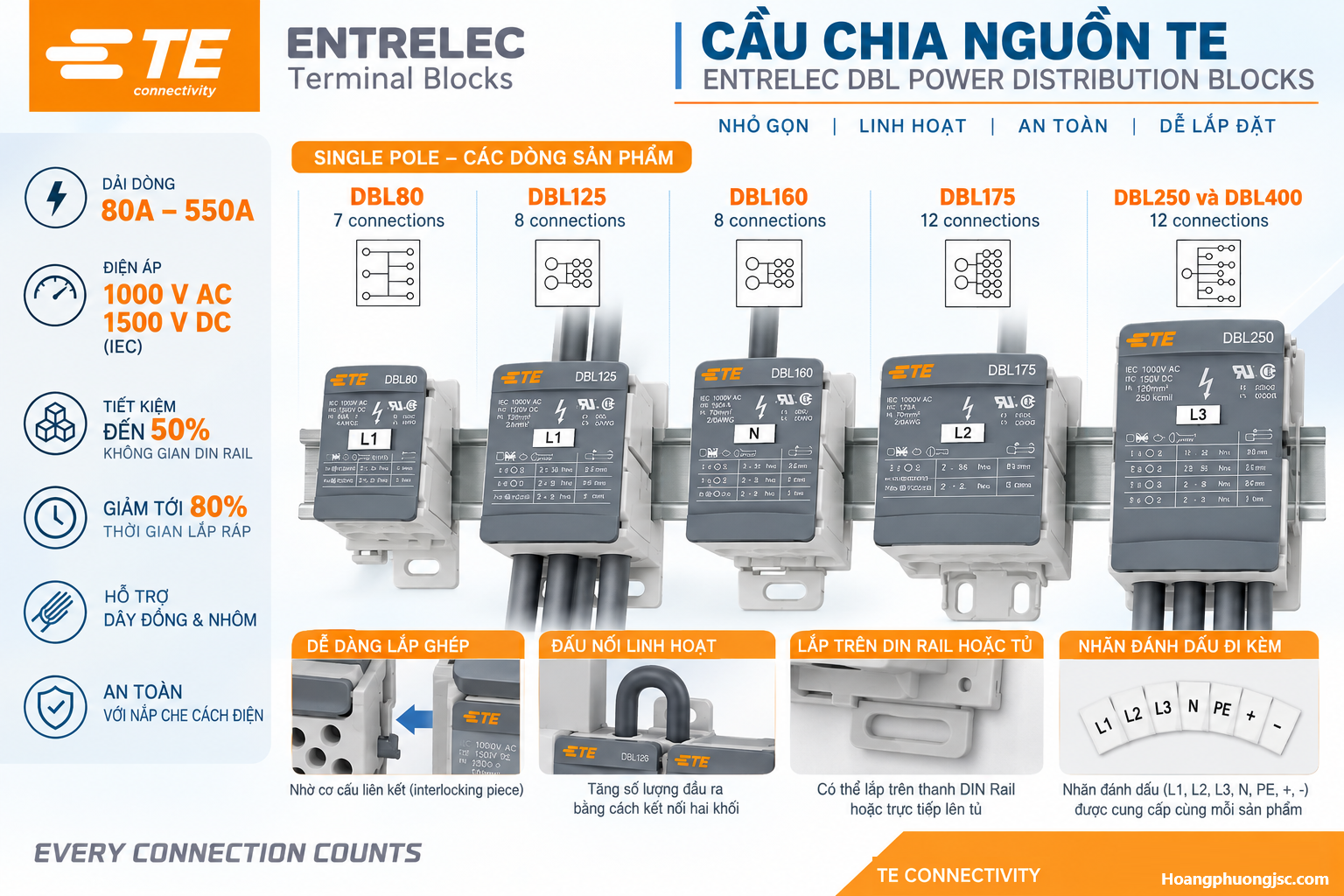

Cầu chia nguồn TE là cách gọi phổ biến của dòng ENTRELEC DBL Power Distribution Blocks thuộc TE Connectivity. Thiết bị được sử dụng để phân phối nguồn điện trong tủ điện. Một nguồn lớn có thể được chia thành nhiều nhánh nhỏ một cách gọn gàng.
Dòng DBL có dải sản phẩm rộng, từ 80A đến 550A. Theo tài liệu kỹ thuật, thiết bị hỗ trợ điện áp lên đến 1000VAC và 1500VDC theo IEC.
Thiết kế dạng module giúp DBL phù hợp với nhiều loại tủ điện. Sản phẩm có thể dùng cho máy móc, HVAC, tủ phân phối và nhiều hệ thống công nghiệp.
Đặc biệt, DBL hỗ trợ cả dây dẫn đồng và nhôm. Đây là lợi thế đáng chú ý khi thiết kế các hệ thống phân phối điện có yêu cầu đấu nối khác nhau.
TE Connectivity và ENTRELEC có quan hệ gì?
TE Connectivity là tập đoàn sở hữu thương hiệu sản phẩm ENTRELEC hiện nay. Vì vậy, trên thị trường có thể gặp nhiều cách gọi như cầu chia nguồn TE, cầu chia nguồn ENTRELEC hoặc ENTRELEC DBL.
Trong đó, DBL là tên của dòng Power Distribution Blocks.
Khi tìm kiếm sản phẩm, khách hàng nên sử dụng đầy đủ tên TE Connectivity – ENTRELEC DBL. Cách gọi này giúp xác định đúng thương hiệu và dòng sản phẩm cần tìm.
Ưu điểm của cầu chia nguồn TE Connectivity
Một ưu điểm lớn của cầu chia nguồn TE là khả năng tối ưu không gian bên trong tủ điện.
Theo tài liệu DBL, giải pháp này có thể tiết kiệm tới 50% không gian DIN Rail. Thời gian lắp ráp cũng có thể giảm tới 80% so với giải pháp thanh phân phối truyền thống.
Thiết kế DBL còn giúp hệ thống dây dẫn rõ ràng hơn. Điều này thuận tiện khi kiểm tra, bảo dưỡng hoặc thay đổi hệ thống.
Sản phẩm có thể cấu hình để chia một đầu vào thành nhiều đầu ra. Một số cấu hình cũng cho phép gom nhiều đầu vào về một điểm.
Nhờ đó, kỹ sư có thể lựa chọn cách phân phối phù hợp với thiết kế thực tế.
Các dòng cầu chia nguồn ENTRELEC DBL
Dòng TE Power Distribution Blocks có nhiều model và cấu hình khác nhau. Catalogue DBL đề cập đến các mã như DBL80, DBL125, DBL160, DBL175, DBL250 và DBL400. Ngoài ra còn có nhiều phiên bản chuyên dụng.
| Dòng sản phẩm | Đặc điểm/ứng dụng |
|---|---|
| DBL80 | Cầu phân phối nguồn kích thước nhỏ |
| DBL125 | Phân phối nguồn cho tủ điện |
| DBL125-3 | Phiên bản nhiều cực |
| DBL160 | Phân phối nguồn công nghiệp |
| DBL175 | Tủ điện và máy móc |
| DBL175-C-3 | Phiên bản nhiều cực |
| DBL250 | Hệ thống phân phối dòng lớn |
| DBL250-F | Phiên bản DBL chuyên dụng |
| DBL400 | Phân phối nguồn công suất lớn |
| DBL400-PV | Phiên bản dành cho Solar PV |
| DBL500-F | Dòng phân phối công suất lớn |
| DBL500-22 | Phiên bản nhiều điểm đấu nối |
Khi lựa chọn, không nên chỉ dựa vào dòng điện. Số lượng đầu vào, đầu ra và tiết diện dây cũng rất quan trọng.
Bảng thông số cầu chia nguồn TE Connectivity – ENTRELEC DBL
| Model | Mã sản phẩm | Cấu hình kết nối | Dòng tối đa |
| DBL80 | 1SNL308010R0000 | 7 điểm: 3 đầu vào (2.5–16 mm²), 4 đầu ra (2.5–6 mm²) | 80A |
| DBL125 | 1SNL312510R0000 | 8 điểm: 1 đầu vào (10–35 mm²), 1+6 đầu ra (2.5–16 mm²) | 125A |
| DBL160 | 1SNL316010R0000 | 8 điểm: 1 đầu vào (16–50 mm²), 1+6 đầu ra (2.5–16 mm²) | 160A |
| DBL175 | 1SNL317510R0000 | 12 điểm: 2 đầu vào (10–50 mm²), 10 đầu ra (2.5–16 mm²) | 175A |
| DBL250 | 1SNL325010R0000 | 12 điểm: 1 đầu vào (35–95 mm²), 2 đầu ra (2.5–25 mm²), 5 đầu ra (2.5–16 mm²), 4 đầu ra (2.5–10 mm²) | 250A |
| DBL400 | 1SNL340010R0000 | 12 điểm: 1 đầu vào (95–150 mm²), 2 đầu ra (2.5–25 mm²), 5 đầu ra (2.5–16 mm²), 4 đầu ra (2.5–10 mm²) | 400A |
Cầu chia nguồn TE dùng để làm gì?
Ứng dụng phổ biến nhất là chia nguồn từ thiết bị đóng cắt tổng sang nhiều nhánh.
Ví dụ, nguồn sau MCCB có thể được đưa vào DBL. Từ cầu chia nguồn, điện được phân phối đến nhiều thiết bị khác nhau.
Cách bố trí này giúp giảm việc đấu nhiều dây trực tiếp vào một cực MCCB. Hệ thống cũng trở nên dễ quan sát hơn.
ENTRELEC DBL được định hướng cho nhiều ứng dụng như máy móc, HVAC, PDU và hệ thống điện thương mại. Dòng sản phẩm cũng có phiên bản dành riêng cho điện mặt trời.
DBL400-PV – Cầu chia nguồn TE cho điện mặt trời
DBL400-PV là một phiên bản đáng chú ý trong dòng ENTRELEC DBL.
Sản phẩm được thiết kế cho các ứng dụng Solar PV. Theo tài liệu DBL, thiết bị có thể hỗ trợ gom tới 12 PV strings.
Đây là ứng dụng khác biệt so với các cầu phân phối nguồn AC thông thường.
Khả năng làm việc với điện áp DC cao cũng là lợi thế của dòng DBL. Theo IEC, dòng sản phẩm hỗ trợ điện áp đến 1500VDC.
Cầu chia nguồn TE dùng dây đồng hay dây nhôm?
Một ưu điểm đáng chú ý của DBL là hỗ trợ cả Copper và Aluminium Conductors.
Điều này tạo thêm lựa chọn cho kỹ sư khi thiết kế tủ điện. Đặc biệt, các hệ thống công suất lớn có thể sử dụng dây nhôm trong một số vị trí.
Tuy nhiên, cần chọn đúng model theo tiết diện dây. Người lắp đặt cũng phải tuân thủ yêu cầu về đầu nối và lực siết của từng mã.
Không nên lựa chọn chỉ dựa vào dòng định mức.
Cách chọn cầu chia nguồn TE phù hợp
Trước tiên, cần xác định dòng điện của mạch. Đây là cơ sở để chọn dòng DBL phù hợp.
Tiếp theo, cần xác định số lượng đầu vào và đầu ra. Một tủ chỉ cần chia vài nhánh sẽ có yêu cầu khác với tủ phân phối nhiều tải.
Tiết diện dây cũng phải được kiểm tra trước khi đặt hàng. Cần xác định cả dây nguồn đầu vào và dây nhánh đầu ra.
Cuối cùng là điện áp và loại hệ thống. Với ứng dụng DC hoặc Solar PV, cần lựa chọn phiên bản phù hợp thay vì dùng model theo kinh nghiệm.
Cầu chia nguồn TE và thanh phân phối truyền thống
Thanh phân phối truyền thống vẫn được sử dụng rộng rãi trong tủ điện. Tuy nhiên, DBL mang lại lợi thế khi cần thiết kế dạng module.
Thiết bị có thể lắp trên DIN Rail. Việc bố trí đầu vào và đầu ra cũng rõ ràng hơn.
Đối với tủ có không gian hạn chế, lợi thế này càng đáng chú ý. Tài liệu của DBL nhấn mạnh khả năng giảm không gian lắp đặt và thời gian thi công.
Tuy nhiên, mỗi giải pháp có phạm vi sử dụng riêng. Kỹ sư cần căn cứ vào dòng điện, kết cấu tủ và yêu cầu dự án để lựa chọn.
Ứng dụng cầu chia nguồn TE trong tủ điện
Cầu chia nguồn TE Connectivity phù hợp với nhiều hệ thống điện.
Sản phẩm có thể dùng trong tủ phân phối, tủ điều khiển máy, hệ thống HVAC và PDU. Các hệ thống năng lượng mặt trời cũng có thể sử dụng phiên bản DBL chuyên dụng.
Trong tủ điện công nghiệp, DBL thường đóng vai trò trung gian giữa nguồn tổng và các nhánh tải.
Thiết kế này giúp quá trình đấu dây khoa học hơn. Khi bảo dưỡng, kỹ thuật viên cũng dễ xác định từng nhánh nguồn.
Mua cầu chia nguồn TE Connectivity chính hãng ở đâu?
Hoàng Phương JSC cung cấp cầu chia nguồn TE Connectivity – ENTRELEC DBL Power Distribution Blocks cho tủ điện và các dự án công nghiệp.
Khách hàng có thể gửi mã DBL cần tìm hoặc thông số hệ thống. Hoàng Phương hỗ trợ kiểm tra dòng điện, số cực, số đầu vào, số đầu ra và tiết diện dây.
Các dòng có thể tham khảo gồm DBL80, DBL125, DBL160, DBL175, DBL250, DBL400 và các phiên bản DBL chuyên dụng.
Hoàng Phương JSC hỗ trợ kỹ thuật và giao hàng tại Hà Nội, TP.HCM và toàn quốc.
Website: Hoangphuongjsc.com
Cầu chia nguồn TE thuộc dòng ENTRELEC DBL Power Distribution Blocks là giải pháp phân phối nguồn dạng module cho tủ điện. Dải sản phẩm rộng giúp đáp ứng nhiều yêu cầu từ tủ máy đến hệ thống công nghiệp.
DBL nổi bật với khả năng hỗ trợ dây đồng và nhôm. Sản phẩm có nhiều cấu hình đầu vào và đầu ra. Dải điện áp cao cũng mở rộng phạm vi ứng dụng AC và DC.
Khi lựa chọn, cần kiểm tra đầy đủ dòng điện, điện áp và tiết diện dây. Số lượng đầu ra cũng phải phù hợp với thiết kế.
Với hệ thống điện mặt trời, có thể tham khảo DBL400-PV. Với tủ điện thông thường, các dòng DBL80 đến DBL500 cung cấp nhiều lựa chọn theo nhu cầu thực tế.
