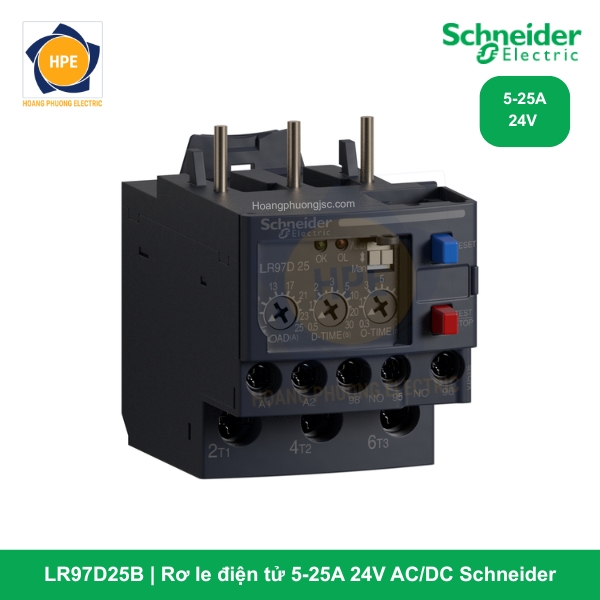

Rơ le điện tử LR97D25B 5-25A 24V AC/DC Schneider

Rơ le điện tử LR97D25B là thiết bị bảo vệ trạng thái rắn (solid-state) thuộc dòng TeSys Deca của Schneider Electric. Được thiết kế để bảo vệ các động cơ dải trung bình, mã hàng này kết hợp giữa khả năng xử lý điện tử nhạy bén và nguồn điều khiển điện áp thấp (24V), mang lại giải pháp an toàn tối ưu cho các tủ điện điều khiển công nghiệp hiện đại.

Giới thiệu chi tiết về mã hàng LR97D25B

Mã hàng LR97D25B sở hữu dải điều chỉnh dòng điện từ 5A đến 25A, phù hợp cho các động cơ máy nén, hệ thống máy bơm công suất trung bình và các dây chuyền băng tải. Điểm khác biệt lớn nhất là ký tự “B” ở cuối mã, biểu thị điện áp nguồn điều khiển là 24V AC/DC.

Sử dụng nguồn 24V giúp rơ le này dễ dàng kết nối trực tiếp với các bộ nguồn xung (Switching Power Supply) hoặc đầu ra của PLC mà không cần qua trung gian biến áp hạ áp. Thiết bị giám sát dòng điện 3 pha một cách chính xác tuyệt đối nhờ 3 biến dòng (CT) được đúc sẵn bên trong thân rơ le.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Bảng thông số kỹ thuật được trích xuất từ tài liệu chính hãng Schneider Electric:

Tìm hiểu thêm tại:

schneider-electric-lr97

schneider-electric-tesys-deca-electronic-relays-lr97

Chức năng bảo vệ mạnh mẽ của LR97D25B

Dù vận hành ở điện áp thấp, LR97D25B vẫn cung cấp đầy đủ các tính năng bảo vệ cao cấp:

1. Bảo vệ quá tải (Overload): Giám sát liên tục dòng điện tải. Nếu dòng điện vượt ngưỡng cài đặt trên núm LOAD, thiết bị sẽ ngắt sau thời gian trễ O-TIME, bảo vệ động cơ khỏi cháy do quá dòng kéo dài.

2. Siêu nhạy với lỗi mất pha (Phase Failure): Phát hiện tức thì tình trạng mất một trong ba pha. Thời gian tác động cực nhanh (dưới 3 giây), hiệu quả hơn gấp nhiều lần so với rơ le nhiệt lưỡng kim.

3. Bảo vệ kẹt rô-to (Locked Rotor): Khi động cơ gặp sự cố cơ khí khiến dòng vọt lên gấp 3 lần cài đặt, rơ le sẽ ngắt chỉ trong 0.5 giây (ở trạng thái ổn định), giảm thiểu tối đa hư hại cơ cấu truyền động.

4. Chống sốc cơ khí (Shear-pin): Khả năng ngắt cực nhanh (0.2s) khi có va chạm cơ khí mạnh nếu người dùng cài O-TIME ở mức tối thiểu.

Các mã sản phẩm của Rơ le LR97

Hướng dẫn cài đặt và Chẩn đoán qua đèn LED

LR97D25B cho phép tinh chỉnh linh hoạt qua 3 núm xoay:

• LOAD: Cài đặt dòng định mức của tải (Dải 5A – 25A).

• D-TIME (Delay Time): Thời gian trễ khởi động (0.5 – 30s) để tránh nhảy rơ le do dòng đề.

• O-TIME (Operating Time): Thời gian trễ ngắt khi xảy ra quá tải (0.2 – 10s).

Hệ thống đèn báo thông minh:

• Đèn Xanh (OK): Báo hiệu thiết bị đã có nguồn 24V sẵn sàng hoạt động.

• Đèn Đỏ (OL): Sáng liên tục báo trạng thái quá tải. Ngoài ra, đèn đỏ còn nhấp nháy theo các nhịp khác nhau để thông báo loại lỗi (Mất pha L1, L2 hay L3), giúp kỹ thuật viên xử lý sự cố cực nhanh.

Lợi ích khi lựa chọn LR97D25B

• An toàn tuyệt đối: Sử dụng nguồn 24V thấp áp bảo vệ người vận hành khỏi rủi ro điện giật khi hiệu chỉnh trực tiếp trong tủ điện.

• Độ chính xác không đổi: Không bị ảnh hưởng bởi nhiệt độ môi trường bên trong tủ, đảm bảo độ bền và độ nhạy trong suốt vòng đời sản phẩm.

• Tiết kiệm diện tích: Thiết kế nhỏ gọn giúp tủ điện chuyên nghiệp và thoáng hơn.

• Thân thiện môi trường: Đạt chuẩn Green Premium, không chứa các chất độc hại và dễ dàng tái chế.

Kết luận

Rơ le điện tử LR97D25B Schneider là thiết bị bảo vệ không thể thiếu cho các hệ thống điều khiển PLC/24V bảo vệ động cơ dải từ 5A đến 25A. Sự kết hợp giữa tốc độ phản ứng cực nhanh và độ tin cậy từ thương hiệu Schneider giúp sản phẩm này luôn là lựa chọn hàng đầu cho các nhà làm tủ điện chuyên nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
