Biến dòng bảo vệ PCT KDE – CT bảo vệ Class 5P10, 5P15, 5P20, 5P30

Biến dòng bảo vệ PCT KDE là nhóm máy biến dòng được KDE thiết kế cho mục đích bảo vệ trong hệ thống điện. Khác với CT đo lường thông thường, dòng sản phẩm này sử dụng các cấp chính xác bảo vệ như 5P10, 5P15, 5P20 và 5P30. Đây là thông số quan trọng khi CT được sử dụng cùng hệ thống bảo vệ.

Theo thông tin từ KDE, dòng Protection CT có nhiều kích thước và tỷ số biến dòng. Các model thể hiện trong nhóm sản phẩm gồm KDE30P, KDE40P, KDE50P, KDE60P, KDE80P, KDE100P, KDE125P, KDE135P và KDE150P. Dải tỷ số trong các bảng sản phẩm trải rộng từ 100/5A đến 6300/5A.

Nhờ dải lựa chọn rộng, biến dòng bảo vệ KDE có thể được xem xét cho nhiều hệ thống điện công nghiệp, tủ phân phối và các mạch bảo vệ có yêu cầu CT phù hợp với rơ le.

Biến dòng bảo vệ PCT là gì?

PCT có thể hiểu theo nhóm Protection Current Transformer – biến dòng dùng cho bảo vệ.

Nhiệm vụ cơ bản của CT là biến đổi dòng điện sơ cấp lớn về giá trị dòng thứ cấp phù hợp. Trong nhóm KDE đang xét, tỷ số được thể hiện theo dạng:

100/5A, 150/5A, 200/5A… 1000/5A, 2000/5A… đến 6300/5A.

Ví dụ:

1000/5A nghĩa là tỷ số danh định giữa dòng sơ cấp và thứ cấp là 1000A/5A.

Điểm cần chú ý là biến dòng bảo vệ không nên lựa chọn chỉ dựa vào tỷ số dòng điện. Cần xem đồng thời cấp bảo vệ 5P, tải thứ cấp VA và yêu cầu của hệ thống bảo vệ.

Biến dòng bảo vệ và biến dòng đo lường khác nhau thế nào?

Đây là điểm rất quan trọng khi chọn CT KDE.

Biến dòng đo lường trong các nhóm KDE chúng ta đã làm trước đây thường thể hiện cấp chính xác như Class 0.5, Class 1.0 hoặc Class 3.0 tùy model.

Trong khi đó, catalogue nhóm KDE loại biến dòng bảo vệ thể hiện các cấp:

5P10 – 5P15 – 5P20 – 5P30.

Do đó, không nên chỉ nhìn hình dáng bên ngoài rồi sử dụng CT đo lường thay cho CT bảo vệ hoặc ngược lại.

Có thể hiểu ngắn gọn:

Việc lựa chọn cuối cùng phải căn cứ vào thiết kế hệ thống và yêu cầu của thiết bị bảo vệ phía thứ cấp.

Các dòng biến dòng bảo vệ PCT KDE

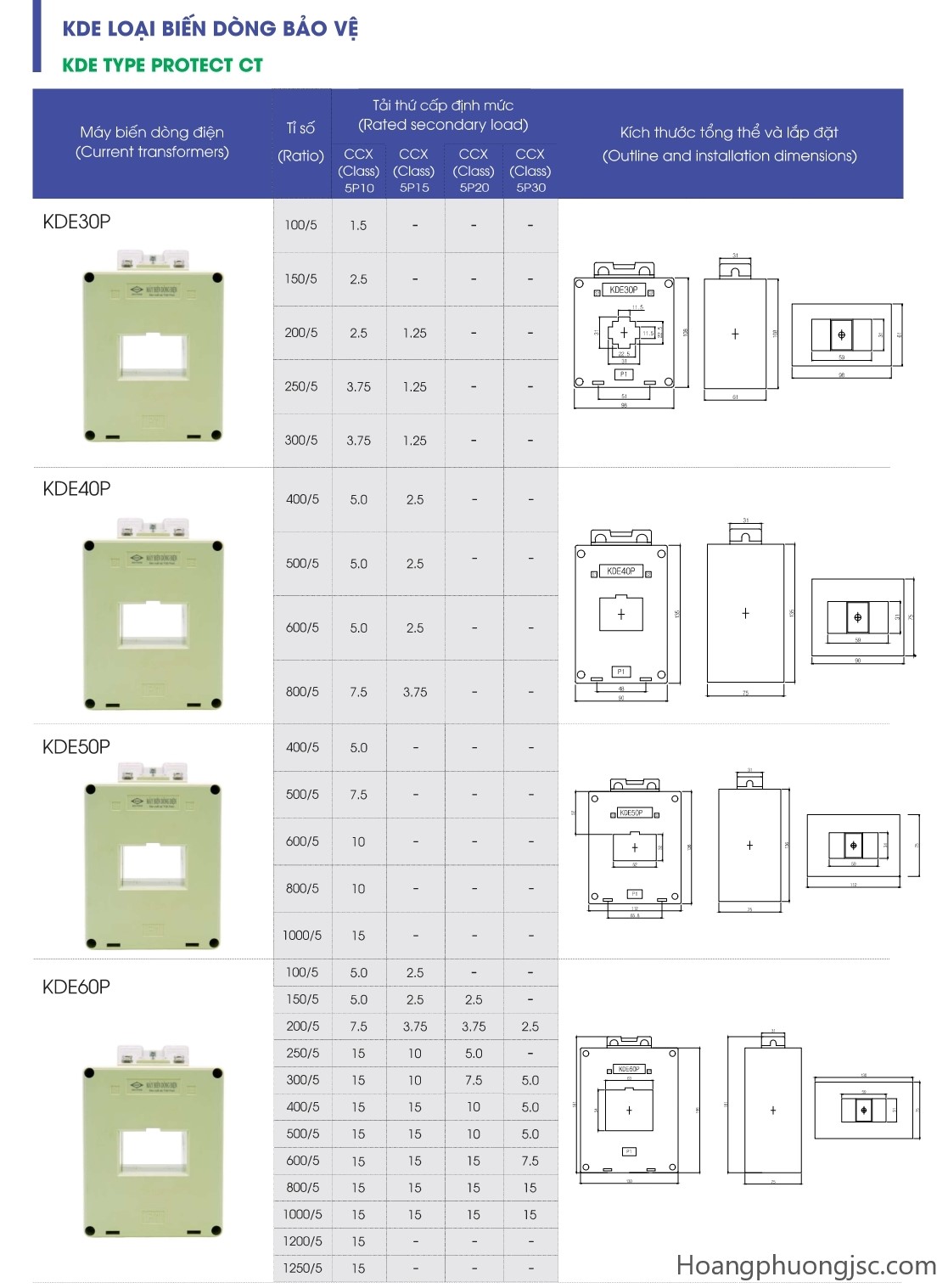

Theo các bảng sản phẩm KDE, nhóm biến dòng bảo vệ có nhiều frame khác nhau.

Lưu ý: Bảng trên tổng hợp đúng phạm vi model/tỷ số thể hiện trên các hình KDE đang có. Không nên hiểu rằng mọi tỷ số của từng model đều có đủ cả bốn cấp 5P10/5P15/5P20/5P30. VA và cấp bảo vệ thay đổi theo từng tỷ số/mã cụ thể.

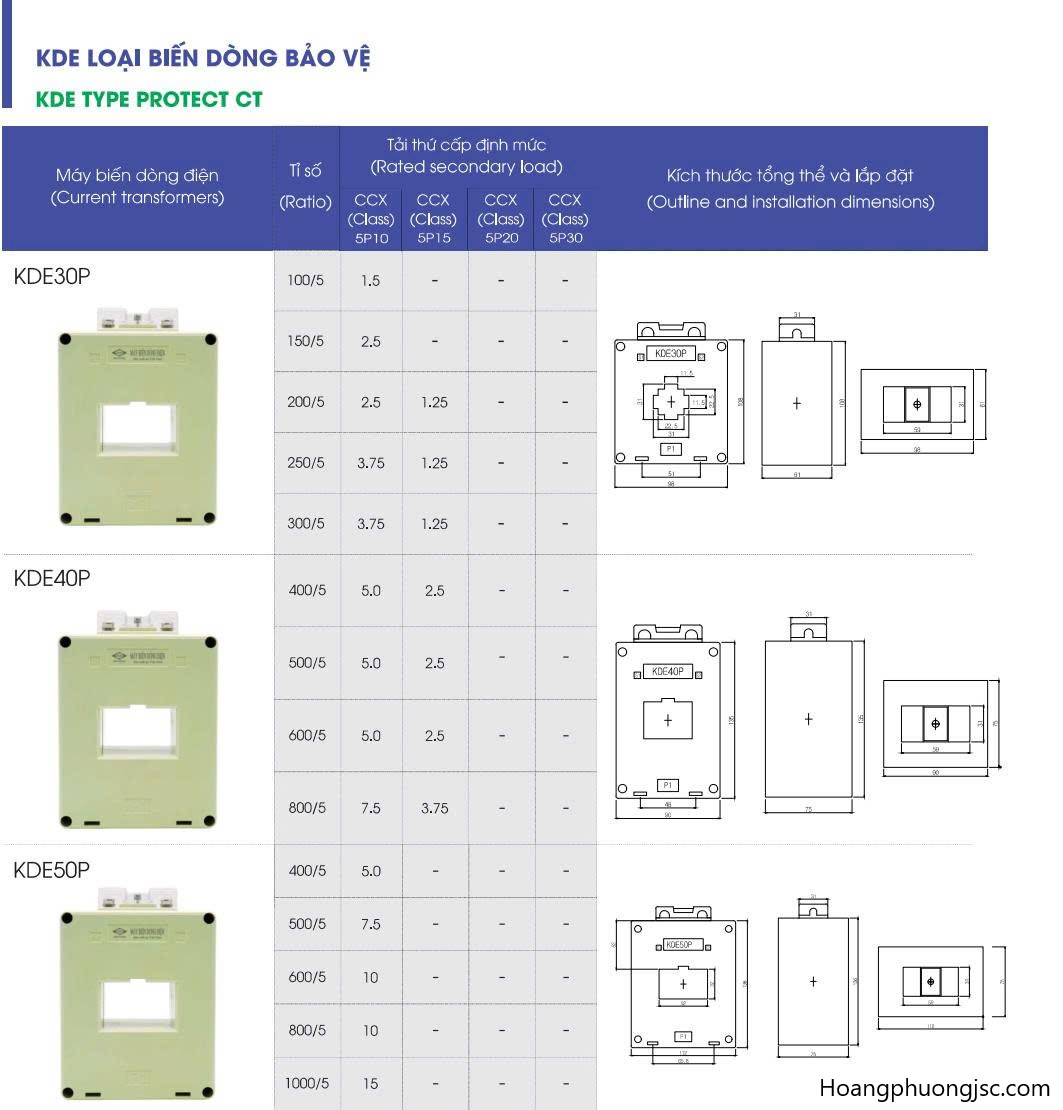

Biến dòng bảo vệ KDE30P

KDE30P nằm ở nhóm tỷ số thấp của dòng Protection CT KDE.

Các tỷ số thể hiện gồm:

100/5A – 150/5A – 200/5A – 250/5A – 300/5A.

Ví dụ ở Class 5P10, tải thứ cấp định mức thể hiện từ 1.5VA đến 3.75VA tùy tỷ số. Một số cấu hình từ 200/5A trở lên còn có lựa chọn Class 5P15 trong bảng.

KDE30P phù hợp khi thiết kế yêu cầu CT bảo vệ ở nhóm dòng sơ cấp thấp hơn.

Biến dòng bảo vệ KDE40P

KDE40P gồm các tỷ số:

400/5A, 500/5A, 600/5A và 800/5A.

Catalogue thể hiện cả 5P10 và 5P15 ở các cấu hình tương ứng. Tải VA cũng thay đổi theo tỷ số và cấp bảo vệ.

Biến dòng bảo vệ KDE50P

KDE50P bao phủ:

400/5A – 500/5A – 600/5A – 800/5A – 1000/5A.

Trong bảng đang xét, KDE50P được thể hiện với Class 5P10. Tải thứ cấp định mức tăng theo từng cấu hình, từ 5VA ở 400/5A đến 15VA ở 1000/5A.

Biến dòng bảo vệ KDE60P

KDE60P là một trong những dòng có phạm vi lựa chọn khá rộng.

Các tỷ số được thể hiện từ:

100/5A đến 1250/5A.

Đáng chú ý, bảng KDE60P có các cột:

5P10 – 5P15 – 5P20 – 5P30.

Tùy tỷ số, KDE cung cấp các mức tải thứ cấp khác nhau. Vì vậy khi đặt hàng KDE60P, chỉ cung cấp tỷ số như “600/5A” là chưa đủ. Cần xác định thêm Class bảo vệ và VA.

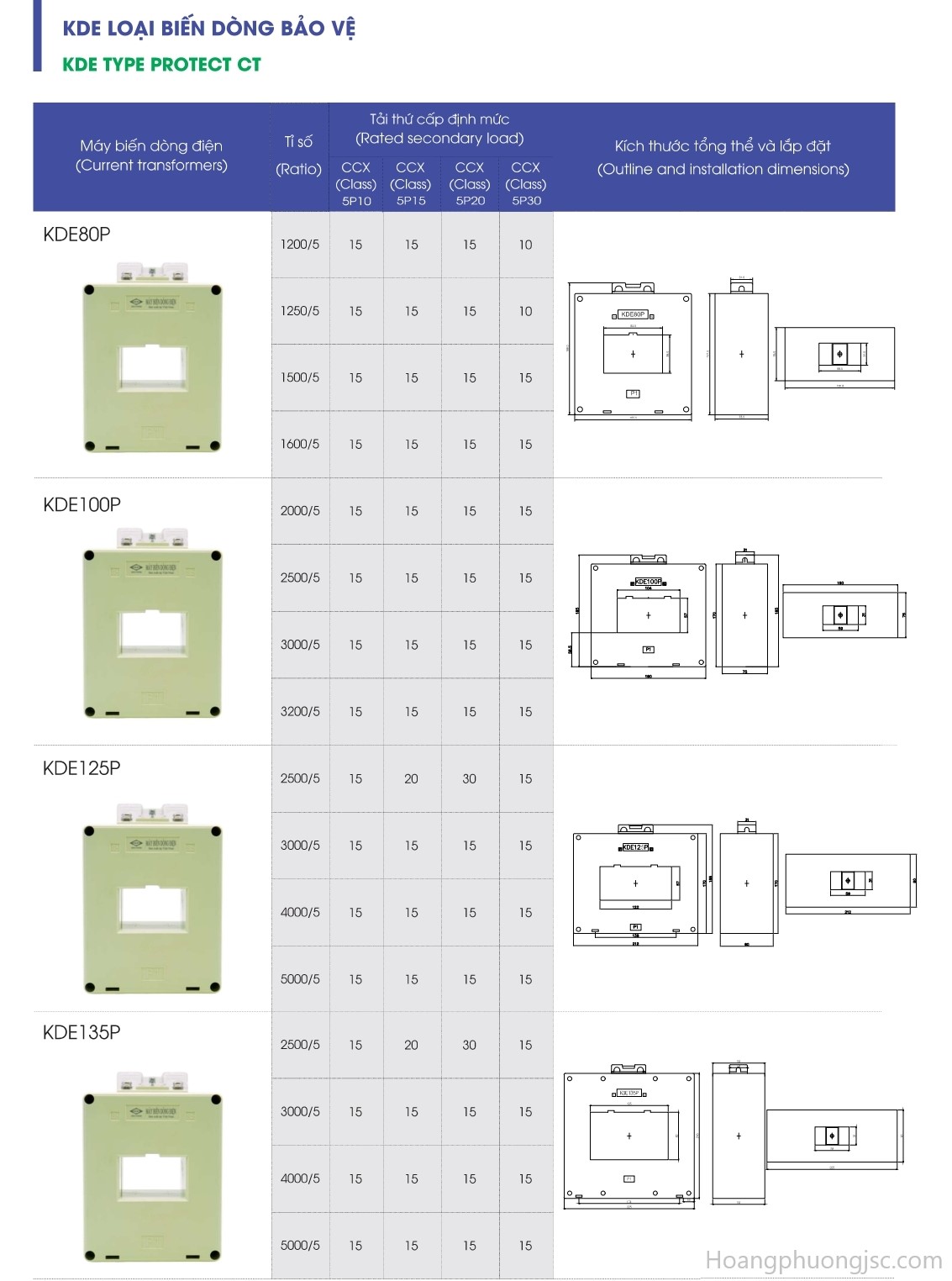

KDE80P, KDE100P – CT bảo vệ dòng lớn

KDE80P có các tỷ số:

1200/5A – 1250/5A – 1500/5A – 1600/5A.

KDE100P tiếp tục lên nhóm:

2000/5A – 2500/5A – 3000/5A – 3200/5A.

Các bảng đều thể hiện lựa chọn thuộc nhóm 5P10, 5P15, 5P20 và 5P30 ở những cấu hình tương ứng.

Đây là lý do khi thiết kế CT bảo vệ cho dòng lớn, ngoài tỷ số biến dòng còn phải kiểm tra đúng kích thước cửa sổ và không gian lắp đặt.

KDE125P, KDE135P và KDE150P

Đây là các model thuộc nhóm tỷ số lớn trong bảng sản phẩm đang xét.

KDE125P: 2500/5–5000/5A.
KDE135P: 2500/5–5000/5A.
KDE150P: 2500/5–6300/5A.

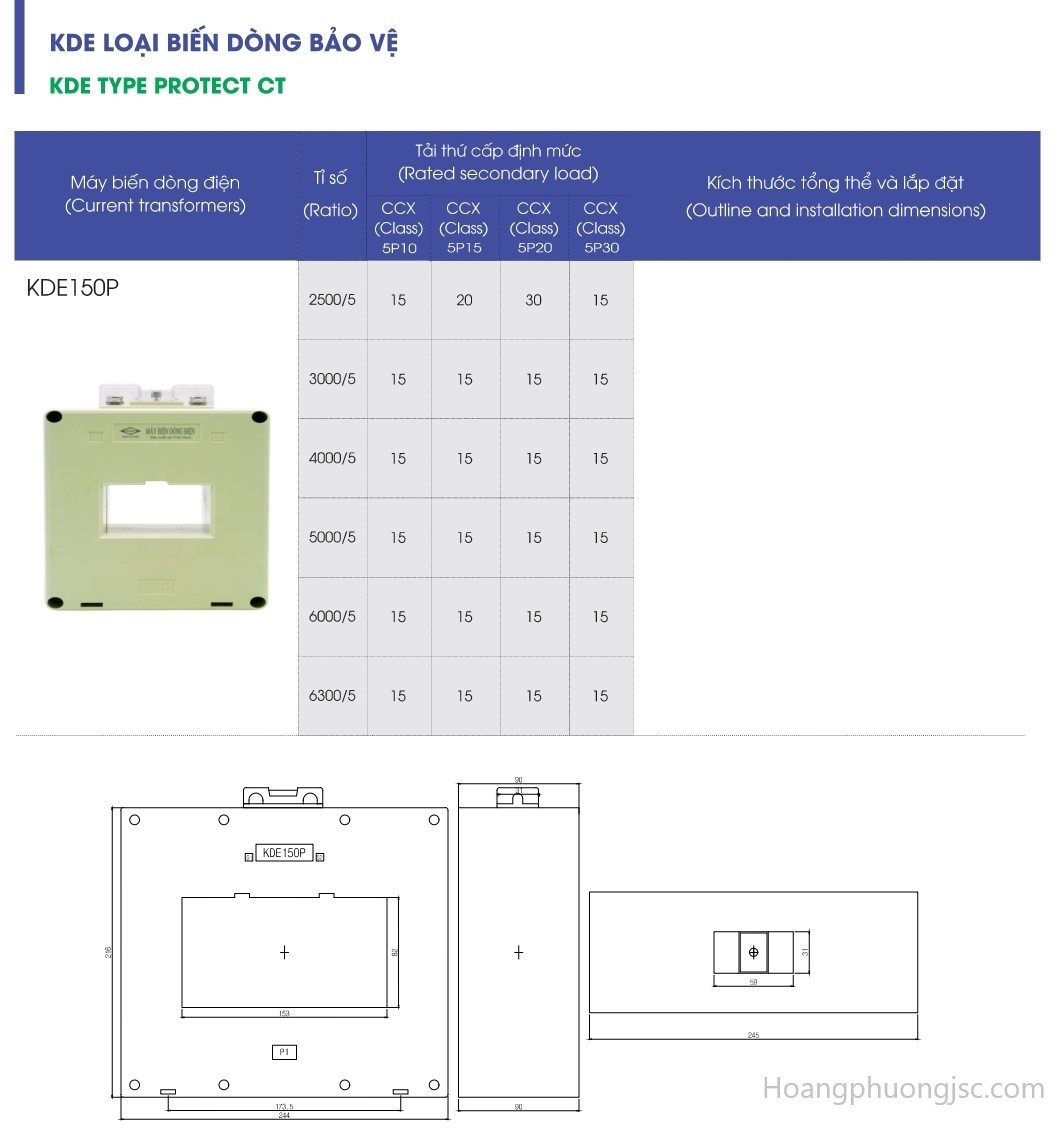

Riêng KDE150P trong bảng có:

2500/5, 3000/5, 4000/5, 5000/5, 6000/5 và 6300/5A.

Điểm cần lưu ý là KDE125P, KDE135P và KDE150P không nên được lựa chọn chỉ dựa trên việc tỷ số dòng điện trùng nhau. Kích thước tổng thể và kích thước cửa sổ lắp đặt phải được kiểm tra theo bản vẽ của đúng model.

Class 5P10, 5P15, 5P20, 5P30 có ý nghĩa gì?

Đây là phần nên giải thích trong bài vì khách tìm biến dòng bảo vệ PCT KDE thường quan tâm đến ký hiệu 5P.

Trong ký hiệu CT bảo vệ theo IEC, P thể hiện nhóm CT dùng cho mục đích bảo vệ. Con số đi cùng liên quan đến giới hạn sai số tổng hợp, còn 10, 15, 20 hoặc 30 biểu thị Accuracy Limit Factor – ALF của cấu hình CT.

Có thể hiểu theo hướng lựa chọn kỹ thuật rằng 5P10 và 5P20 không phải là hai cách ghi khác nhau của cùng một sản phẩm. Yêu cầu Class/ALF phải phù hợp với tính toán bảo vệ, tải thứ cấp và thiết bị kết nối.

Vì vậy, khi thay thế CT bảo vệ, không nên tự ý đổi từ 5P20 sang 5P10, hoặc ngược lại, chỉ vì cùng tỷ số 1000/5A.

Tải thứ cấp VA của biến dòng bảo vệ KDE

Trong bảng KDE, ngay cạnh Class bảo vệ có thông số Rated Secondary Load – tải thứ cấp định mức, đơn vị VA.

Ví dụ một model có thể có:

5P10 – 15VA

nhưng khi yêu cầu cấp bảo vệ khác, VA khả dụng có thể thay đổi.

Đây là lý do mã đặt hàng CT bảo vệ cần được xác định từ nhiều thông số cùng lúc:

Tỷ số biến dòng + Class bảo vệ + VA + model/kích thước.

Không nên chỉ báo:

“Cần biến dòng KDE 1000/5A.”

Thay vào đó, với hệ thống bảo vệ, nên cung cấp thêm Class 5P, tải VA, kích thước thanh cái/cáp và yêu cầu của rơ le.

Cách chọn biến dòng bảo vệ PCT KDE

Một trình tự dễ áp dụng là:

Dòng sơ cấp → tỷ số CT → Class 5P → ALF → VA → kích thước cửa sổ → rơ le bảo vệ → mã sản phẩm.

1. Xác định tỷ số biến dòng

Ví dụ hệ thống yêu cầu CT:

800/5A

thì trước tiên lọc các model KDE có tỷ số này.

2. Xác định cấp bảo vệ

Tiếp theo kiểm tra yêu cầu:

5P10, 5P15, 5P20 hay 5P30.

Không phải model và tỷ số nào cũng có đầy đủ tất cả các lựa chọn này.

3. Kiểm tra tải VA

Cần tính đến tải của thiết bị phía thứ cấp và mạch kết nối. Không nên mặc định chọn VA càng lớn càng tốt mà phải theo yêu cầu thiết kế.

4. Kiểm tra kích thước lắp đặt

Đây là bước đặc biệt quan trọng với CT lắp qua thanh cái.

Hai CT có cùng tỷ số 2500/5A nhưng có thể thuộc model khác nhau và có kích thước cửa sổ khác nhau. Do đó cần đối chiếu bản vẽ trước khi đặt hàng.

5. Đối chiếu với rơ le bảo vệ

CT và rơ le phải được xem xét như một phần của hệ thống bảo vệ. Các thông số của CT cần phù hợp với yêu cầu đầu vào và tính toán bảo vệ của rơ le.

Ứng dụng của biến dòng bảo vệ KDE

Tùy theo thiết kế và tính toán hệ thống, biến dòng bảo vệ KDE có thể được xem xét cho các hệ thống như tủ điện công nghiệp, tủ phân phối, trạm điện và các mạch đưa tín hiệu dòng về thiết bị bảo vệ.

Điểm khác biệt quan trọng ở đây là mục tiêu của CT không chỉ là tạo tín hiệu phục vụ hiển thị dòng điện. CT phải đáp ứng đặc tính bảo vệ được yêu cầu của hệ thống.

Vì vậy, khi dự án vừa cần đo lường vừa cần bảo vệ, cần phân biệt rõ CT đo lường KDE và Protection CT KDE trong bản vẽ, BOM và khi đặt hàng.

Một số lưu ý khi lắp biến dòng bảo vệ

Khi lắp đặt cần xác định đúng chiều sơ cấp/thứ cấp theo ký hiệu trên thiết bị và sơ đồ thiết kế.

Đặc biệt, với CT có thứ cấp dòng điện, không nên để hở mạch thứ cấp khi phía sơ cấp đang mang dòng. Việc đấu nối, thử nghiệm và bảo trì nên được thực hiện bởi người có chuyên môn và tuân thủ quy trình an toàn điện.

Đối với các model dùng cho thanh cái lớn, nên kiểm tra trước:

kích thước cửa sổ CT → kích thước thanh cái → khoảng cách lắp đặt → vị trí đầu cực thứ cấp.

Điều này giúp tránh tình trạng chọn đúng tỷ số nhưng CT không thể lắp vào hệ thống thực tế.

Vì sao phải chọn đúng CT bảo vệ thay vì chỉ chọn CT cùng tỷ số?

Ví dụ hai CT đều ghi:

1000/5A

nhưng một sản phẩm là CT đo lường Class 1.0, còn một sản phẩm là CT bảo vệ 5P10 hoặc 5P20.

Hai sản phẩm có cùng tỷ số biến dòng nhưng mục đích và đặc tính kỹ thuật không giống nhau.

Vì vậy, với hồ sơ thiết kế ghi rõ Protection CT/PCT, cần ưu tiên đối chiếu đúng dòng biến dòng bảo vệ KDE, sau đó kiểm tra tiếp Class, VA và kích thước.

Biến dòng bảo vệ PCT KDE sản xuất tại Việt Nam

Các tài liệu KDE mà chúng ta đang sử dụng cho thấy dòng biến dòng KDE thuộc hệ sản phẩm sản xuất tại Việt Nam. Đây cũng là một điểm có thể nhấn mạnh khi giới thiệu sản phẩm cho dự án trong nước.

Khi lập hồ sơ kỹ thuật, nên sử dụng đúng mã model, tỷ số, cấp bảo vệ và tải VA theo cấu hình cần đặt hàng. Với yêu cầu đặc biệt ngoài các cấu hình phổ thông, cần xác nhận lại với hãng trước khi chốt mã.

Mua biến dòng bảo vệ PCT KDE ở đâu?

Khi cần lựa chọn biến dòng bảo vệ PCT KDE, khách hàng nên cung cấp ít nhất các thông tin: tỷ số CT, Class bảo vệ, VA, kích thước thanh cái hoặc cáp, loại rơ le và số lượng.

Thiết bị điện Hoàng Phương hỗ trợ đối chiếu các dòng KDE30P, KDE40P, KDE50P, KDE60P, KDE80P, KDE100P, KDE125P, KDE135P và KDE150P, từ đó lựa chọn cấu hình phù hợp với yêu cầu kỹ thuật.

Tham khảo sản phẩm và liên hệ tại Hoangphuongjsc.com. Hỗ trợ kỹ thuật, đối chiếu mã và giao hàng tại Hà Nội, TP.HCM và toàn quốc.
