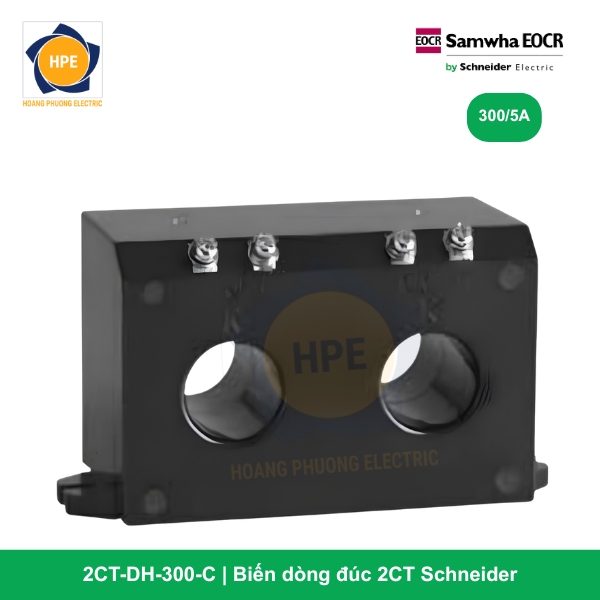

Biến dòng 2CT-DH-300-C là dòng phụ kiện biến dòng kép (2 pha) hiệu suất cao của Schneider Electric. Đây là giải pháp cảm biến dòng điện chuyên dụng cho các hệ thống bảo vệ động cơ 3 pha có công suất lớn với dòng định mức lên đến 300A, thường được lắp đặt trong các tủ điện phân phối và tủ điều khiển trung tâm (MCC) của các nhà máy công nghiệp hạng nặng.
Giới thiệu chi tiết về mã hàng 2CT-DH-300-C
Mã hàng 2CT-DH-300-C thuộc dòng sản phẩm biến dòng khối tích hợp, cho phép thay thế hai máy biến dòng đơn lẻ truyền thống bằng một Module duy nhất. Với tỉ số biến dòng 300/5A, thiết bị đóng vai trò là “cầu nối” dữ liệu, hạ thấp cường độ dòng điện 300A từ mạch động lực xuống mức 5A an toàn để các thiết bị rơ le điện tử (như EOCR-SS, EOCR-3DE, PMZ) có thể tiếp nhận và đo lường chính xác.
Sản phẩm sở hữu thiết kế “DH” (Dual Hole) với các lỗ xuyên được bo tròn tinh tế, tối ưu cho việc luồn các loại dây cáp điện có tiết diện lớn dải 300A. Ký hiệu “-C” xác nhận phiên bản này có trang bị nắp che bảo vệ tại các điểm đấu nối tín hiệu (Terminal), đảm bảo an toàn tối đa cho hệ thống điện.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng 2CT-DH-300-C trích xuất từ tài liệu kỹ thuật chính thức:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | 2CT-DH-300-C |
| Loại thiết bị | Biến dòng 2 pha tích hợp (Module kép) |
| Dòng điện sơ cấp định mức (Ip) | 300A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 300:5 |
| Cấp chính xác | +/- 1% |
| Điện trở cách điện | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức tối đa | 600V AC |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ môi trường vận hành | -20°C đến +60°C |
| Độ ẩm môi trường | 30% ~ 85% RH |
| Vật liệu thân vỏ | Nhựa tổng hợp chống cháy tiêu chuẩn IEC |
| Tương thích thiết bị | Rơ le bảo vệ động cơ EOCR dải 05 |
Chức năng cốt lõi của biến dòng 2CT-DH-300-C
Biến dòng 2CT-DH-300-C đảm nhiệm những vai trò then chốt trong hệ thống bảo vệ an toàn điện:
-
Chuyển đổi dòng điện cường độ cao: Chuẩn hóa dòng tải 300A về mức tín hiệu 5A, giúp bảo vệ mạch đo lường của rơ le khỏi sự quá nhiệt do dòng điện trực tiếp quá lớn.
-
Giám sát mất pha và lệch pha: Bằng cách theo dõi dòng điện trên 2 dây pha chính, thiết bị hỗ trợ rơ le tính toán và phát hiện sớm các trạng thái mất cân bằng pha hoặc mất pha nguồn, ngăn chặn tình trạng động cơ bị cháy do quá tải pha.
-
Truyền tải tín hiệu sự cố: Phản hồi chính xác các biến động dòng điện khi động cơ gặp sự cố kẹt roto hoặc làm việc quá ngưỡng công suất cài đặt, giúp rơ le tác động ngắt mạch kịp thời.
-
Cách ly điện áp mạch động lực: Với điện trở cách điện lên tới 10 Megohm, thiết bị tạo ra một lớp ngăn cách an toàn tuyệt đối giữa mạch điện công suất lớn và mạch điều khiển điện tử nhạy cảm.
Các mã sản phẩm biến dòng Schneider 2CT-DH-C
| 2CT-DH-C | Biến dòng đúc 2P ( 100A, 150A, 200A, 300A, 400A ) |
| 2CT-DH-100-C | Biến dòng đúc 2 pha 100/5A, dạng đúc liền khối |
| 2CT-DH-150-C | Biến dòng đúc 2 pha 150/5A, dạng đúc liền khối |
| 2CT-DH-200-C | Biến dòng đúc 2 pha 200/5A, dạng đúc liền khối |
| 2CT-DH-300-C | Biến dòng đúc 2 pha 300/5A, dạng đúc liền khối |
| 2CT-DH-400-C | Biến dòng đúc 2 pha 400/5A, dạng đúc liền khối |
Tham khảo thêm:Tài liệu Catalog EOCR
Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
Việc lựa chọn sử dụng mã hàng 2CT-DH-300-C mang lại nhiều giá trị ưu việt cho đơn vị vận hành:
-
Độ bền cách điện Megohm tiêu chuẩn: Thông số 10 Megohm là minh chứng cho khả năng làm việc bền bỉ trong môi trường nhà máy nhiều bụi bẩn và độ ẩm mà không lo bị suy giảm tín hiệu hay báo lỗi ảo.
-
Thiết kế lỗ xuyên rộng rãi và linh hoạt: Dòng “DH” được tính toán để phù hợp với quy cách cáp điện 300A phổ biến, giúp việc luồn dây trở nên dễ dàng, không gây áp lực cơ học lên vỏ thiết bị.
-
Tối ưu diện tích lắp đặt: Module tích hợp 2 pha giúp tiết kiệm đáng kể không gian trong tủ bảng điện so với việc lắp 2 biến dòng đúc rời rạc.
-
An toàn đấu nối: Nắp che terminal đi kèm giúp ngăn ngừa các sự cố chạm chập do vật lạ rơi vào hoặc sơ suất trong quá trình bảo trì.
-
Độ chính xác +/- 1%: Đảm bảo hệ thống bảo vệ luôn vận hành dựa trên các con số thực tế nhất, tăng cường độ tin cậy cho dây chuyền sản xuất.
Hướng dẫn lắp đặt và lưu ý kỹ thuật
Để biến dòng 2CT-DH-300-C hoạt động hiệu quả và an toàn, cần tuân thủ các bước:
-
Chiều luồn dây: Đảm bảo dây cáp động lực được luồn qua lỗ biến dòng theo hướng từ Nguồn đến Tải (theo ký hiệu mặt trước thiết bị).
-
Cố định cáp: Do cáp 300A thường rất nặng, cần có các thanh đỡ cáp để tránh trọng lượng dây đè làm nứt vỡ lỗ xuyên của biến dòng.
-
Đấu nối thứ cấp: Terminal tín hiệu phải được siết chặt bằng đầu cốt. Lưu ý quan trọng: Tuyệt đối không để hở mạch phía thứ cấp (5A) khi mạch sơ cấp (300A) đang có dòng điện chạy qua để tránh nguy cơ phóng điện áp cao.
-
Kiểm tra định kỳ: Lau chùi bụi bẩn bám trên bề mặt để đảm bảo thiết bị tản nhiệt tốt và duy trì thông số cách điện ở mức lý tưởng.
Kết luận
Biến dòng 2 pha 2CT-DH-300-C Schneider là phụ kiện tin cậy, giúp nâng tầm hệ thống bảo vệ động cơ của doanh nghiệp lên tiêu chuẩn quốc tế. Với thiết kế lỗ xuyên thông minh, độ bền Megohm vượt trội và sự hỗ trợ nắp che an toàn, sản phẩm cam kết mang lại sự an tâm tuyệt đối và ổn định lâu dài cho các lộ trình động cơ dải dòng 300A.
