- Chức năng: Dùng để đóng cắt tủ điện bù hệ số công suất 3 pha.
- Nguyên lý: Thiết kế tích hợp các điện trở giới hạn dòng điện xung ban đầu (inrush current) khi đóng tụ, giúp bảo vệ tụ điện và tăng tuổi thọ thiết bị mà không bắt buộc phải dùng cuộn kháng.
- Mã hàng phổ biến:
-
- LC1DFK: Cho tụ bù 12.5 kVAR
- LC1DGK: Cho tụ bù 16.7 kVAR
- LC1DLK: Cho tụ bù 20 kVAR
- LC1DMK: Cho tụ bù 25 kVAR
- LC1DPK: Cho tụ bù 30 kVAR
- LC1DTK: Cho tụ bù 40 kVAR
- LC1DWK12: Cho tụ bù 60 kVAR
Các mã khởi động từ tụ bù Schneider phổ biến
| Mã Schneider | Công suất tụ bù | Điện áp cuộn hút | Tần số |
|---|---|---|---|
| LC1DFKM7 | 12.5 kVAr | 220V | 50/60Hz |
| LC1DGKM7 | 16.7 kVAr | 220V | 50/60Hz |
| LC1DLKM7 | 20 kVAr | 220V | 50/60Hz |
| LC1DMKM7 | 25 kVAr | 220V | 50/60Hz |
| LC1DPKM7 | 30 kVAr | 220V | 50/60Hz |
| LC1DTKM7 | 40 kVAr | 220V | 50/60Hz |
| LC1DWK12M7 | 60 kVAr | 220V | 50/60Hz |
thuộc dòng TeSys D (series LC1D.K), được thiết kế riêng để đóng cắt hệ thống tụ bù công suất phản kháng trong tủ điện.
Khởi động từ Schneider chuyên dụng cho tụ bù – Contactor tụ bù Schneider
Khởi động từ Schneider chuyên dụng cho tụ bù là dòng contactor được thiết kế để đóng cắt các cấp tụ bù công suất phản kháng trong tủ bù tự động. Thiết bị thường được sử dụng cùng bộ điều khiển tụ bù, tụ bù và cuộn kháng trong hệ thống điện công nghiệp.
Khác với contactor đóng cắt động cơ thông thường, contactor tụ bù Schneider được lựa chọn theo dung lượng tụ kVAr và phải đáp ứng đặc tính dòng điện xung kích lớn xuất hiện tại thời điểm đóng tụ.
Contactor tụ bù Schneider là gì?
Khi một cấp tụ được đóng vào lưới điện, dòng điện tức thời có thể tăng rất cao. Nếu sử dụng contactor thông thường không phù hợp, tiếp điểm có thể nhanh bị cháy, dính hoặc giảm tuổi thọ.
Dòng khởi động từ chuyên dụng cho tụ bù Schneider được thiết kế cho ứng dụng đóng cắt capacitor bank, giúp hệ thống vận hành ổn định hơn và tăng độ bền của thiết bị đóng cắt.

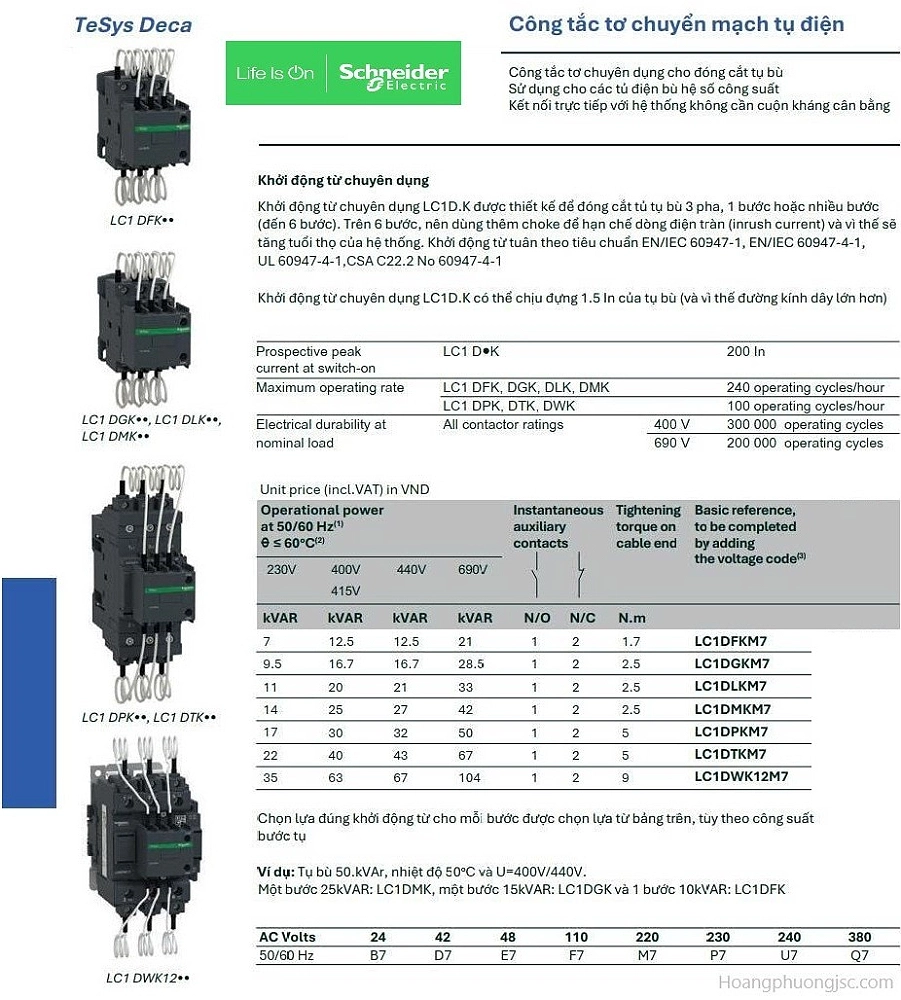

Các mã khởi động từ tụ bù Schneider phổ biến
Theo bảng mã trong tài liệu bạn cung cấp:
| Khởi động từ cho tụ bù Schneider | |
| LC1DFKM7 | CONTACTOR 12,5KVAR COIL 220V 50/60HZ |
| LC1DGKM7 | CONTACTOR 16,7KVAR COIL 220V 50/60HZ |
| LC1DLKM7 | CONTACTOR 20KVAR COIL 220V 50/60HZ |
| LC1DMKM7 | CONTACTOR 25KVAR COIL 220V 50/60HZ |
| LC1DPKM7 | CONTACTOR 30KVAR COIL 220V 50/60HZ |
| LC1DTKM7 | CONTACTOR 40KVAR COIL 220V 50/60HZ |
| LC1DWK12M7 | CONTACTOR 60KVAR COIL 220V 50/60HZ |
Ứng dụng của khởi động từ tụ bù Schneider
Contactor tụ bù được lắp trong tủ bù công suất phản kháng tự động. Bộ điều khiển hệ số công suất sẽ xác định nhu cầu bù và phát lệnh đóng/cắt từng cấp tụ thông qua contactor.
Một hệ thống điển hình có thể gồm:
MCCB/MCB bảo vệ → Contactor tụ bù Schneider → Cuộn kháng → Tụ bù
Trong hệ thống có sóng hài, contactor tụ bù có thể kết hợp với cuộn kháng 7% và tụ bù phù hợp để xây dựng cấp bù có cuộn kháng.
Chọn contactor Schneider theo dung lượng tụ bù
Không nên chọn contactor tụ bù chỉ dựa trên dòng định mức giống như contactor động cơ. Cần xác định ít nhất điện áp lưới, dung lượng tụ (kVAr), điện áp cuộn hút và cấu hình hệ thống bù.
Ví dụ, theo bảng mã trên, với cấp tụ 20 kVAr có thể tham khảo LC1DLKM7; cấp 25 kVAr là LC1DMKM7; cấp 30 kVAr là LC1DPKM7; còn cấp 40 kVAr tương ứng LC1DTKM7.
Đối với hệ thống có cuộn kháng, cần tính toán theo cấu hình thực tế thay vì mặc định lấy công suất ghi trên tụ để chọn contactor.

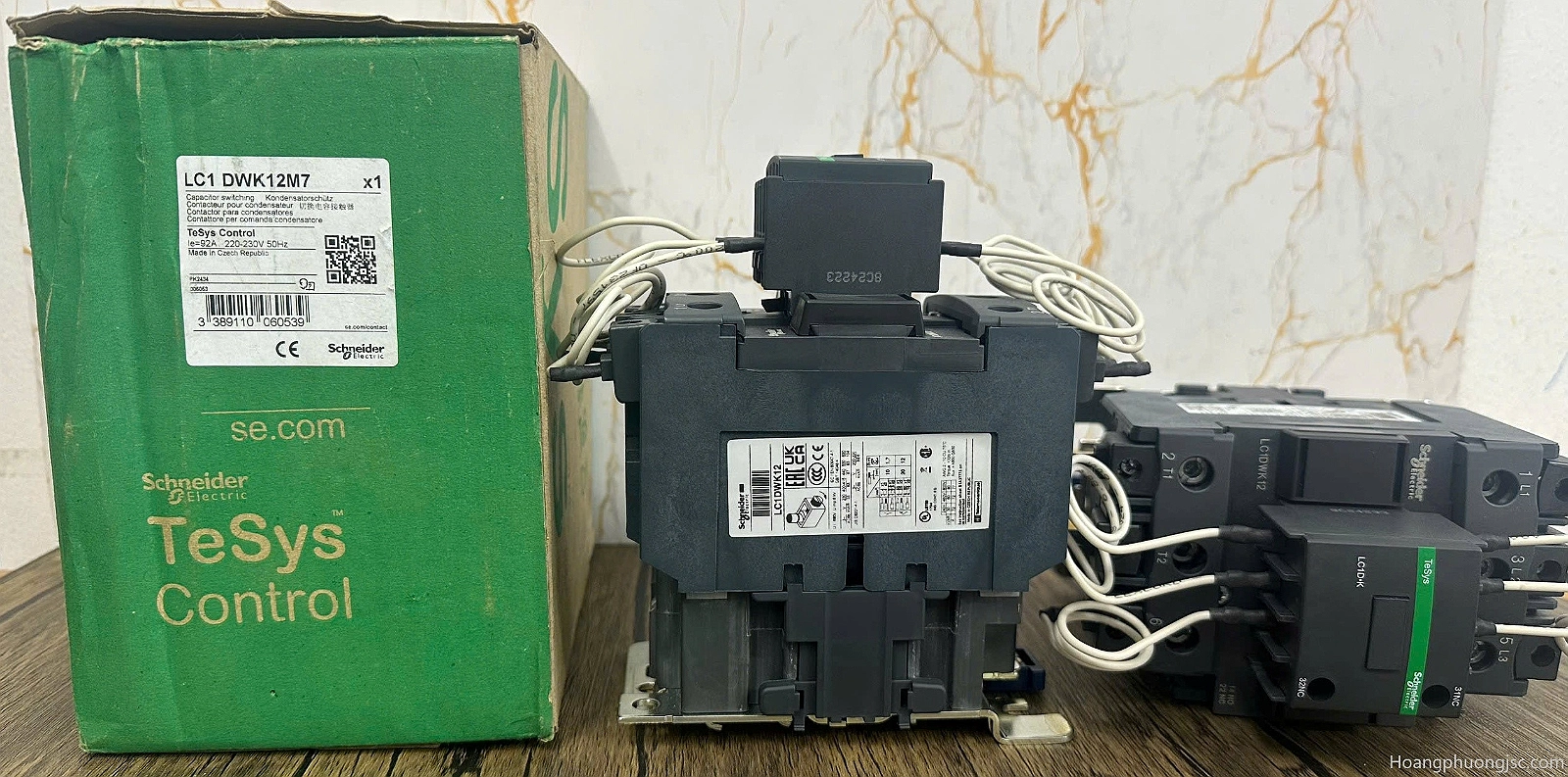

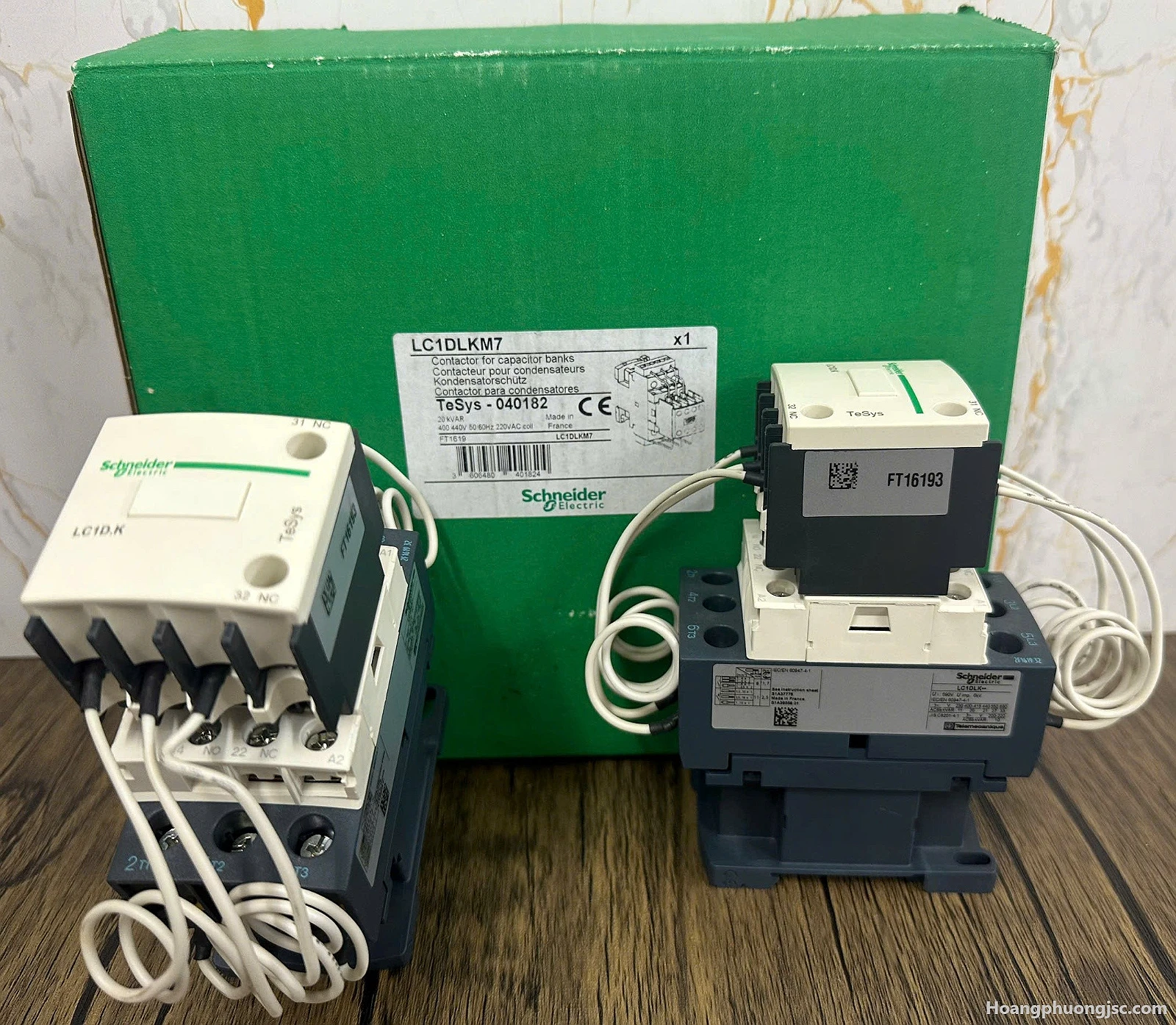

Hình ảnh thực tế Contactor tụ bù Schneider
Khởi động từ Schneider chuyên dụng cho tụ bù chính hãng
Contactor tụ bù Schneider phù hợp cho tủ điện nhà máy, tòa nhà, trung tâm thương mại, hệ thống HVAC và các tủ bù công suất phản kháng.
Khi cần lựa chọn mã, khách hàng chỉ cần cung cấp dung lượng từng cấp tụ, điện áp tụ, điện áp lưới và điện áp điều khiển để xác định contactor phù hợp.
Hoàng Phương Electric – Hoangphuongjsc.com cung cấp thiết bị Schneider và hỗ trợ lựa chọn khởi động từ chuyên dụng cho tụ bù, thiết bị đóng cắt, tụ bù và cuộn kháng cho tủ điện.
Liên hệ để được hỗ trợ giao hàng toàn quốc.
