Rơ le thời gian 24h (hay còn gọi là Timer 24h, công tắc hẹn giờ 24h) là thiết bị điện tự động đóng/ngắt mạch điện theo thời gian thực (giờ giấc sinh hoạt hàng ngày) được cài đặt sẵn. Chu kỳ quản lý của thiết bị này lặp lại liên tục sau mỗi 24 giờ.

Dưới đây là tổng hợp chi tiết về cấu tạo, phân loại, ứng dụng và cách sử dụng loại rơ le này để bạn dễ dàng hình dung.

1. Phân loại Rơ le thời gian 24h

Trên thị trường hiện nay có hai dòng timer 24h phổ biến nhất:

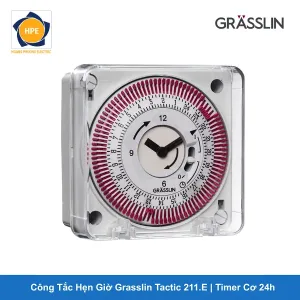

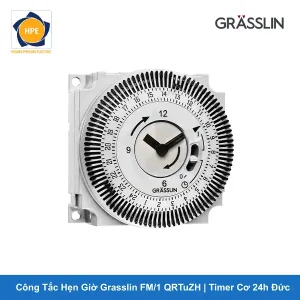

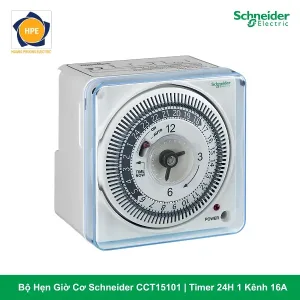

Rơ le cơ (Analog)

• Đặc điểm: Sử dụng vòng xoay cơ học với các “thanh gạt” (răng cưa) để cài đặt thời gian. Bên trong tích hợp một motor nhỏ để đếm giờ và một viên pin dự phòng (thường duy trì được 72h – 150h khi mất điện).

• Ưu điểm: Bền bỉ, trực quan, cực kỳ dễ cài đặt, ít bị lỗi vặt do nhiễu điện.

• Nhược điểm: Độ chính xác không tuyệt đối (sai số khoảng vài phút/tháng), khoảng thời gian cài đặt tối thiểu bị giới hạn (thường là 15 phút cho mỗi thanh gạt).

• Sản phẩm phổ biến: Panasonic TB118N, TB358, Sul 181h,…

Rơ le điện tử (Digital)

• Đặc điểm: Sử dụng màn hình LCD hiển thị số và các nút nhấn để cài đặt.

• Ưu điểm: Độ chính xác cao đến từng giây, có thể cài đặt nhiều chương trình phức tạp (ví dụ: hẹn giờ bật/tắt khác nhau giữa các ngày trong tuần).

• Nhược điểm: Khó cài đặt hơn đối với người mới, dễ bị ảnh hưởng bởi nhiễu sóng hoặc sốc điện nếu mua phải hàng kém chất lượng.

• Sản phẩm phổ biến: KG316T, CN101A,…

2. Ứng dụng thực tế

Rơ le 24h được ví như một “người quản gia trung thành”, thường được ứng dụng trong:

• Hệ thống chiếu sáng: Tự động bật đèn đường, đèn bảng hiệu quảng cáo, đèn sân vườn vào lúc 18h tối và tắt vào 5h sáng hôm sau.

• Nông nghiệp công nghệ cao: Hẹn giờ bật/tắt hệ thống phun sương, tưới cây tự động, bật đèn sưởi hoặc đèn kích thích tăng trưởng cho cây trồng/vật nuôi theo các khung giờ cố định.

• Thiết bị gia dụng: Hẹn giờ cho máy bơm nước gia đình, bật/tắt bình nóng lạnh trước khi đi làm về, hoặc kiểm soát thời gian sạc xe điện để tránh chai pin.

3. Hướng dẫn cách đấu dây và cài đặt (Đối với dòng Rơ le cơ Panasonic phổ biến)

Cách đấu nối dây điện

Hầu hết các rơ le 24h cơ cơ bản sẽ có 5 cổng đấu nối:

1. Nguồn cấp (Cổng cấp điện cho Timer hoạt động): Đấu nguồn điện $220\text{V}$ vào 2 cổng cấp nguồn (thường ký hiệu là S1/S2 hoặc Line/Neutral).

2. Tiếp điểm ngõ ra (Cổng điều khiển thiết bị):

   • Cổng chung (COM)

   • Cổng thường mở (NO) – Nên dùng cổng này cho thiết bị hẹn giờ.

   • Cổng thường đóng (NC)

⚠️ Lưu ý quan trọng: Nếu thiết bị của bạn có công suất lớn (như motor bơm nước >1HP, hệ thống nhiều đèn, bình nóng lạnh), bắt buộc phải đấu rơ le thời gian điều khiển qua một Khởi động từ (Contactor) để bảo vệ rơ le không bị cháy, chập mạch do quá tải.

Cách cài đặt thời gian (Dòng cơ)

• Bước 1: Cài đặt giờ thực tế: Xoay vòng tròn lớn theo chiều kim đồng hồ sao cho mũi tên chỉ giờ (hoặc vạch mốc) trùng với giờ hiện tại của đồng hồ cá nhân của bạn.

• Bước 2: Chọn giờ bật/tắt:

  • Mỗi thanh gạt trên mặt rơ le tương ứng với 15 phút.

  • Nếu muốn thiết bị BẬT ở khung giờ nào, bạn gạt thanh gạt ra ngoài (hoặc ấn xuống tùy loại hãng).

  • Khung giờ nào thanh gạt ở vị trí mặc định (gạt vào trong) thì thiết bị sẽ TẮT.

• Bước 3: Chọn chế độ hoạt động: Gạt công tắc nhỏ trên thiết bị về chế độ AUTO để kích hoạt tính năng hẹn giờ tự động. (Chế độ ON là bật luôn, OFF là tắt hẳn).
