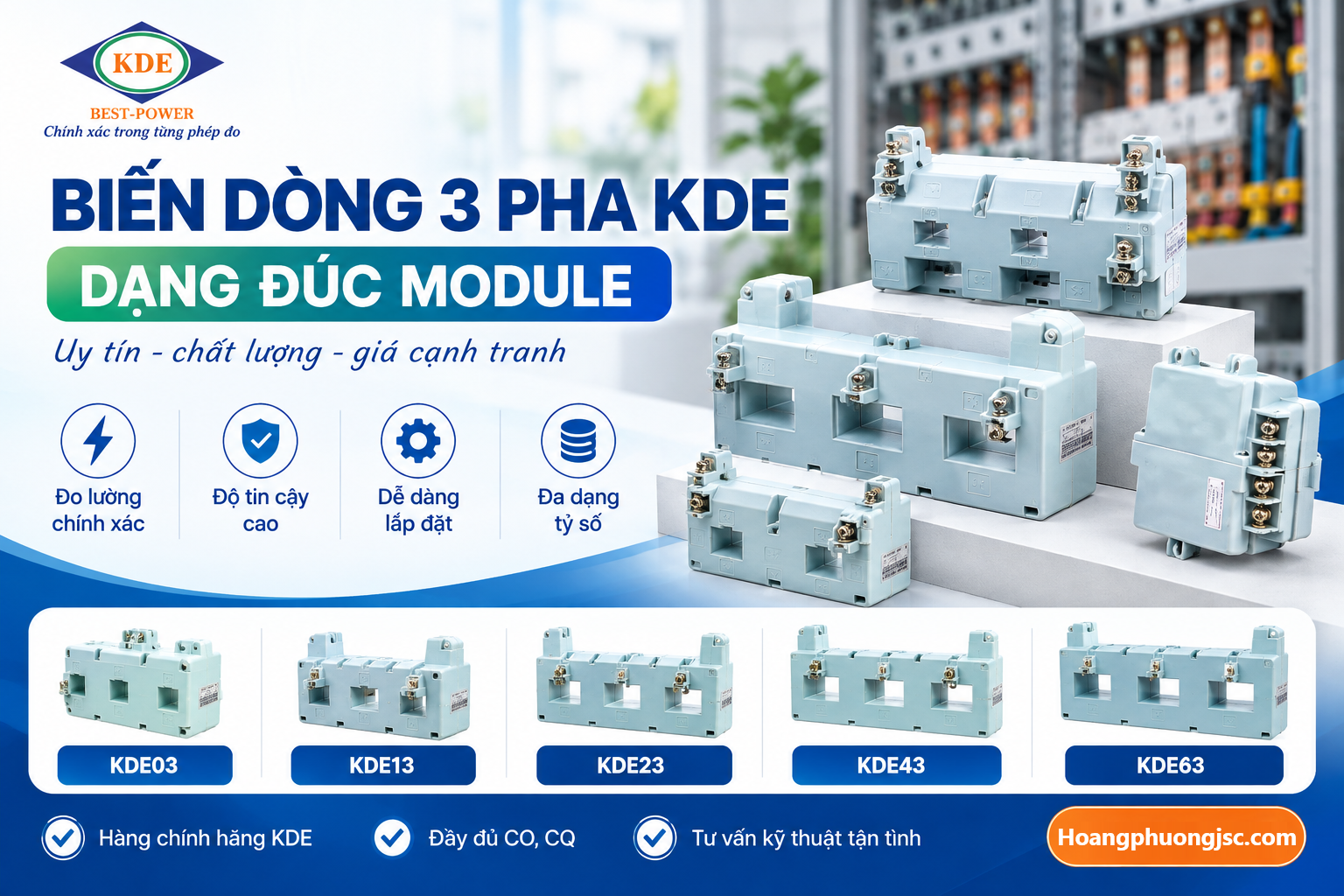

Biến dòng KDE 3P liền khối – Biến dòng 3 pha đúc module

Biến dòng KDE 3P là dòng máy biến dòng đo lường dành cho hệ thống điện 3 pha. Sản phẩm có thiết kế 3 pha tích hợp trong một cụm, giúp bố trí gọn trong tủ điện thay vì sử dụng ba CT rời độc lập.

Nhóm sản phẩm này còn có thể được tìm kiếm với các tên như biến dòng 3 pha KDE, biến dòng 3P liền khối, CT 3 pha KDE, biến dòng đúc module KDE hoặc biến dòng 3 pha dạng module.

Theo thông tin từ KDE, nhóm máy biến dòng đo lường KDE – 3P gồm các dòng KDE03, KDE13, KDE23, KDE43, KDE63 và KDE83. Các tỷ số được thể hiện trong danh mục trải từ 75/5A đến 800/5A, tùy từng model. Sản phẩm có xuất xứ Việt Nam.

Biến dòng KDE 3P là gì?

Biến dòng điện hay Current Transformer – CT có chức năng chuyển đổi dòng điện sơ cấp lớn thành dòng điện thứ cấp nhỏ hơn theo một tỷ lệ xác định.

Điểm đáng chú ý của biến dòng KDE 3P nằm ở kết cấu dành cho hệ thống 3 pha.

Thay vì bố trí ba biến dòng rời cho ba pha, thiết kế 3P đưa các vị trí đo vào cùng một cụm sản phẩm. Điều này giúp việc bố trí CT trong tủ điện tập trung và gọn hơn.

Ví dụ, với tỷ số 200/5A, dòng thứ cấp danh định tương ứng là 5A khi dòng sơ cấp đạt giá trị danh định 200A trong điều kiện quy định.

Tín hiệu thứ cấp sau đó có thể được đưa tới thiết bị đo lường phù hợp.

Ưu điểm của biến dòng 3P liền khối KDE

Điểm nổi bật của dòng sản phẩm này là thiết kế tích hợp cho hệ thống 3 pha.

Nếu sử dụng CT rời, người thiết kế thường phải bố trí riêng từng biến dòng cho L1, L2 và L3. Với biến dòng 3 pha liền khối, ba vị trí được bố trí trong cùng một cụm.

Nhờ đó, thiết kế có thể mang lại một số thuận lợi trong quá trình bố trí tủ:

• Kết cấu tập trung và gọn hơn.
• Thuận tiện khi bố trí cho hệ thống điện 3 pha.
• Giảm số lượng thân CT rời trong cùng khu vực.
• Dễ đồng bộ cách bố trí ba pha.
• Phù hợp với các thiết kế ưu tiên dạng module.

Việc lựa chọn vẫn cần dựa trên tỷ số, kích thước lắp đặt, Class và VA của đúng mã sản phẩm.

Các dòng biến dòng KDE 3P

Theo danh mục KDE 2026, nhóm máy biến dòng đo lường KDE – 3P có thể tổng hợp như sau:

Như vậy, nhóm CT 3P của KDE bao phủ nhiều cấp dòng từ 75/5A đến 800/5A.

Biến dòng KDE03 3P

KDE03 có các tỷ số:

75/5A – 100/5A – 120/5A – 150/5A – 200/5A.

Theo bảng của hãng, các mã gồm:

Có thể thấy Class và VA thay đổi theo tỷ số. Vì vậy cần tra đúng mã khi lập BOM hoặc đặt hàng.

Biến dòng KDE13 3 pha

Dòng KDE13 cũng có các tỷ số:

75/5A – 100/5A – 120/5A – 150/5A – 200/5A.

Các mã được thể hiện gồm KDE13-75/5-3.0-1.0, KDE13-100/5-3.0-1.0, KDE13-120/5-3.0-1.0, KDE13-150/5-3.0-1.5 và KDE13-200/5-1.0-1.5.

KDE03 và KDE13 có nhiều cấu hình điện tương đồng trong bảng. Khi lựa chọn giữa hai dòng, cần đối chiếu bản vẽ kích thước tổng thể và lắp đặt của đúng model, thay vì chỉ nhìn tỷ số CT.

Biến dòng KDE23

KDE23 mở rộng dải tỷ số lên đến 300/5A.

Dòng này có cả Class 3.0 và Class 1.0 tùy tỷ số.

Biến dòng KDE43

KDE43 phục vụ nhóm tỷ số từ 200/5A đến 500/5A.

Theo hãng:

Các cấu hình KDE43 trên đều được thể hiện với Class 1.0.

Biến dòng KDE63

KDE63 tiếp tục phục vụ nhóm dòng vài trăm ampe.

Theo danh mục, có các tỷ số:

300/5A – 400/5A – 500/5A.

Tải thứ cấp tương ứng được thể hiện ở mức 2.5VA cho 300/5A và 5VA cho 400/5A, 500/5A. Các cấu hình này có Class 1.0.

Biến dòng KDE83

Trong nhóm được thể hiện trong bảng KDE – 3P, KDE83 mở rộng tỷ số lên:

600/5A và 800/5A.

Theo tài liệu hãng:

KDE83-600/5-1.0-5.0: 600/5A, Class 1.0, 5VA.

KDE83-800/5-1.0-10: 800/5A, Class 1.0, 10VA.

Như vậy, KDE83 phù hợp với nhóm tỷ số lớn hơn so với KDE03, KDE13, KDE23, KDE43 và KDE63.

Bảng chọn nhanh biến dòng KDE 3P

Bảng này giúp khoanh vùng nhanh model theo tỷ số. Tuy nhiên, với những model có dải tỷ số trùng nhau, cần kiểm tra tiếp kích thước lắp đặt.

Biến dòng 3P liền khối khác CT rời như thế nào?

Với giải pháp CT rời, hệ thống 3 pha thường sử dụng ba biến dòng riêng biệt. Mỗi CT được bố trí tại một pha.

Biến dòng KDE 3P tập trung các vị trí đo ba pha vào một cụm sản phẩm.

Điểm khác biệt chính vì vậy nằm ở kết cấu cơ khí và cách bố trí trong tủ điện.

Nếu tủ có không gian phù hợp với module 3P, thiết kế liền khối giúp cụm CT gọn và đồng bộ. Ngược lại, CT rời có thể linh hoạt hơn khi khoảng cách giữa các pha hoặc cách bố trí thanh cái không phù hợp với kích thước module cố định.

Do đó, không nên chọn chỉ dựa trên tỷ số dòng điện.

Ứng dụng của biến dòng 3 pha KDE

Biến dòng 3P KDE được sử dụng để lấy tín hiệu dòng điện trong hệ thống điện 3 pha phục vụ đo lường.

Sơ đồ nguyên lý có thể hiểu đơn giản:

L1 – L2 – L3 → CT KDE 3P → tín hiệu thứ cấp → thiết bị đo

Tùy thiết kế, tín hiệu có thể được sử dụng với ampe kế, đồng hồ đa năng, power meter hoặc hệ thống giám sát điện năng có đầu vào tương thích.

Thiết kế 3 pha dạng module đặc biệt hữu ích trong các tủ điện cần bố trí thiết bị gọn và đồng bộ.

Cách lựa chọn biến dòng KDE 3P

Khi lựa chọn, trước tiên cần xác định dòng tải và tỷ số CT.

Tiếp theo phải kiểm tra kích thước dây dẫn hoặc thanh cái của cả ba pha. Khoảng cách giữa các pha cũng cần phù hợp với kích thước module.

Sau đó mới đối chiếu Class và VA.

Trình tự lựa chọn có thể thực hiện như sau:

Dòng tải → tỷ số CT → kích thước vật dẫn → khoảng cách pha → model KDE → Class → VA.

Ví dụ, cùng cần tỷ số 200/5A nhưng danh mục có nhiều model khác nhau. Vì vậy, chỉ thông báo “CT KDE 200/5A 3P” chưa đủ để xác định chính xác mã hàng.

Cataloge Biến dòng 3 pha KDE

Lưu ý khi lắp biến dòng KDE 3P

Ba pha phải đi qua đúng các vị trí tương ứng trên module CT và tuân thủ ký hiệu cực tính của nhà sản xuất.

Đặc biệt, không để hở mạch thứ cấp của CT khi phía sơ cấp đang có dòng điện. Việc đấu nối hoặc tháo thiết bị đo cần do người có chuyên môn thực hiện theo quy trình an toàn điện.

Sau khi lắp đặt, cần kiểm tra tỷ số CT cài trên đồng hồ.

Ví dụ sử dụng CT 600/5A, power meter cũng cần được cấu hình đúng tỷ số nếu thiết bị yêu cầu khai báo CT ratio.

Biến dòng KDE 3P sản xuất tại Việt Nam

Theo danh mục KDE 2026, nhóm máy biến dòng đo lường KDE – 3P được thể hiện xuất xứ Việt Nam.

Dải sản phẩm từ KDE03 đến KDE83 tạo ra nhiều lựa chọn tỷ số từ 75/5A đến 800/5A.

Với các yêu cầu khác về tỷ số, kích thước, Class, VA hoặc thiết kế module, khách hàng nên cung cấp thông số kỹ thuật hoặc bản vẽ để kiểm tra khả năng đáp ứng.

Mua biến dòng KDE 3P liền khối ở đâu?

Biến dòng KDE 3P là giải pháp CT đo lường 3 pha có thiết kế tích hợp trong một cụm. Các dòng KDE03, KDE13, KDE23, KDE43, KDE63 và KDE83 cung cấp nhiều tỷ số từ 75/5A đến 800/5A.

Hoàng Phương JSC cung cấp và hỗ trợ lựa chọn biến dòng KDE theo yêu cầu của tủ điện và hệ thống đo lường.

Khách hàng có thể gửi tỷ số CT, kích thước dây/thanh cái, khoảng cách pha, Class, VA hoặc bản vẽ bố trí để được hỗ trợ đối chiếu model.

Với mã đặt hàng đặc biệt hoặc sản xuất theo nhu cầu, vui lòng liên hệ để được cung cấp thông tin chi tiết.
