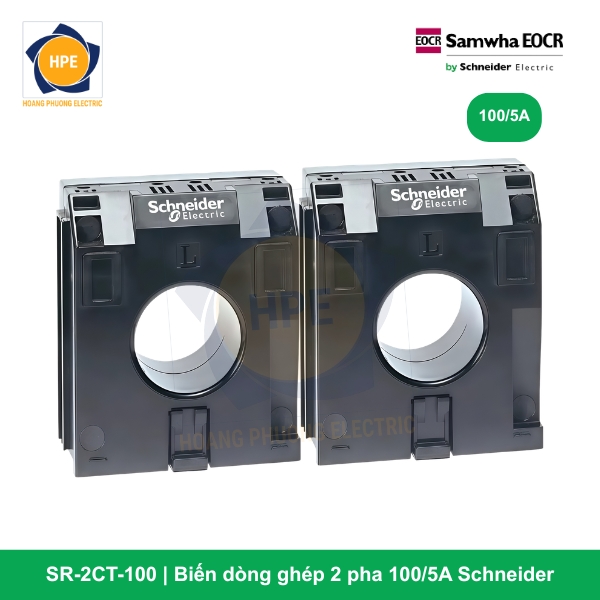

Biến dòng 2 pha 100/5A SR-2CT-100 Schneider

510,000₫

★ Mã hàng: SR-2CT-100

Xuất xứ: Korea

Chất lượng: Chính hãng 100%

Bảo hành: Bảo hành 12 tháng lỗi do nhà sản xuất

Tình trạng: Còn hàng

★ Liên hệ để nhận bảo giá tốt nhất!

Danh mục: Rơ le điện tử EOCR Schneider

Thông tin sản phẩm
Đánh giá (0)

Biến dòng 2 pha SR-2CT-100 là thiết bị biến đổi dòng điện dạng Module tích hợp kép độc đáo của Schneider Electric. Sản phẩm được thiết kế để đơn giản hóa việc giám sát dòng điện trên hệ thống điện 3 pha bằng cách tích hợp hai cuộn biến dòng vào một khối duy nhất, giúp tối ưu hóa hiệu suất bảo vệ cho rơ le EOCR.

Giới thiệu qua về mã hàng SR-2CT-100

Mã hàng SR-2CT-100 thuộc dòng phụ kiện biến dòng (Current Transformer) chuyên dụng cho rơ le bảo vệ động cơ điện tử. Với đặc tính 2 pha tích hợp, thiết bị này cho phép luồn trực tiếp 2 dây pha của động cơ 3 pha qua tâm biến dòng. Tín hiệu thu được sẽ giúp rơ le tính toán và bảo vệ toàn diện hệ thống với dải dòng tải định mức lên đến 100A.

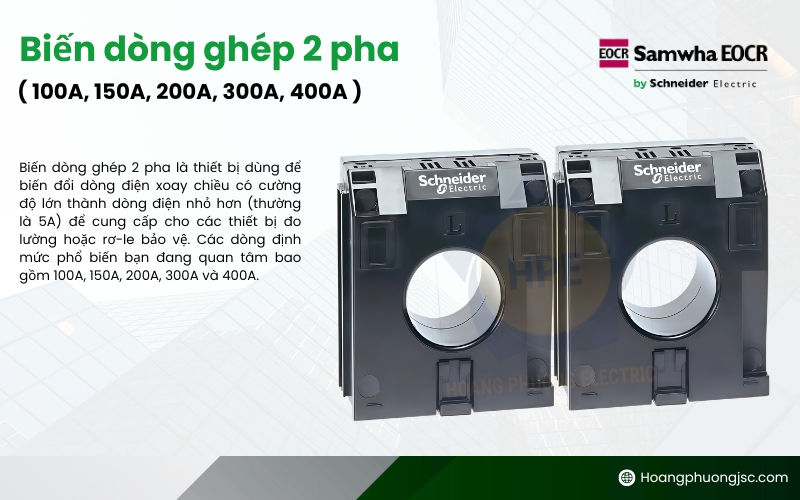

Biến dòng ghép 2 pha ( 100A, 150A, 200A, 300A, 400A )

Sự ra đời của dòng SR-2CT giúp loại bỏ việc phải lắp đặt hai biến dòng rời rạc, từ đó giảm thiểu đáng kể thời gian đấu nối và không gian chiếm dụng trong tủ bảng điện.

Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng SR-2CT-100 trích xuất từ tài liệu kỹ thuật chính thức:

Thông số kỹ thuật	Giá trị chi tiết
Sản phẩm	EOCR Schneider
Mã sản phẩm	SR-2CT-100
Loại thiết bị	Biến dòng kép (2 pha tích hợp)
Dòng điện sơ cấp (Ip)	100A
Dòng điện thứ cấp (Is)	5A
Tỉ số biến dòng (CT Ratio)	100:5
Độ chính xác	+/- 1%
Điện trở cách điện	10 Megohm (MΩ) ở 500V
Điện áp định mức	600V AC
Tần số định mức	50/60 Hz
Nhiệt độ vận hành	-20°C đến 60°C
Cấp bảo vệ	IEC 6094-1
Khả năng tương thích	Rơ le EOCR-SS, EOCR-AR, EOCR-3DE

Chức năng chính

Biến dòng SR-2CT-100 thực hiện các nhiệm vụ quan trọng trong hệ thống bảo vệ:

Giám sát dòng điện kép: Theo dõi đồng thời dòng điện của hai pha động lực chính, cung cấp dữ liệu đầu vào cho rơ le bảo vệ 3 pha.
Hạ áp dòng điện sơ cấp: Biến đổi dòng điện 100A thành dòng tín hiệu 5A chuẩn, đảm bảo an toàn cho mạch điều khiển.
Hỗ trợ bảo vệ đa chức năng: Giúp rơ le nhận diện chính xác các sự cố quá dòng, mất pha, kẹt roto và lệch pha dựa trên sự biến thiên từ trường thứ tự thuận/nghịch.

Kích thước của Máy 2 pha SR-2CT Schneider

Các mã sản phẩm biến dòng Schneider SR-CT

2CT	Biến dòng ghép 2P ( 100A, 150A, 200A, 300A, 400A )
SR-2CT-100	Biến dòng 2 pha 100/5A, dạng ghép module
SR-2CT-150	Biến dòng 2 pha 150/5A, dạng ghép module
SR-2CT-200	Biến dòng 2 pha 200/5A, dạng ghép module
SR-2CT-300	Biến dòng 2 pha 300/5A, dạng ghép module
SR-2CT-400	Biến dòng 2 pha 400/5A, dạng ghép module

Tham khảo thêm:Tài liệu Catalog EOCR

Lợi ích khi sử dụng SR-2CT-100

Lựa chọn biến dòng SR-2CT-100 mang lại nhiều giá trị kỹ thuật vượt trội:

Thiết kế gọn nhẹ và thẩm mỹ: Tích hợp 2 pha vào 1 Module giúp tủ điện gọn gàng hơn 50% so với phương pháp dùng 2 CT rời.
Độ chính xác và an toàn Megohm: Với thông số cách điện lên tới 10 Megohm, thiết bị đảm bảo tính ổn định tuyệt đối, không bị rò rỉ tín hiệu ngay cả trong điều kiện môi trường công nghiệp khắc nghiệt.
Tiết kiệm chi phí đầu tư: Giảm số lượng thiết bị cần lắp đặt và đơn giản hóa hệ thống dây dẫn, từ đó giảm chi phí vật tư phụ và nhân công thi công.
Dễ dàng lắp đặt: Cấu trúc vững chắc với các lỗ bắt vít chuẩn xác, giúp cố định thiết bị nhanh chóng lên tấm panel tủ điện.
Độ bền cao: Vỏ nhựa kỹ thuật chịu nhiệt và chống cháy tiêu chuẩn quốc tế, đảm bảo tuổi thọ lâu dài cho hệ thống bảo vệ.

Kết luận

Biến dòng 2 pha SR-2CT-100 Schneider là phụ kiện thông minh giúp nâng cao hiệu quả bảo vệ động cơ. Với sự kết hợp giữa thiết kế Module kép tiện lợi và thông số kỹ thuật chuẩn xác theo tài liệu Schneider, SR-2CT-100 là thành phần không thể thiếu cho các hệ thống tủ điện điều khiển động cơ 3 pha dải dòng 100A chuyên nghiệp.
