Biến dòng bảo vệ chạm đất ZCT-120 là thiết bị cảm biến dòng rò thứ tự không với kích thước lỗ thông cực lớn, được thiết kế chuyên biệt cho các hệ thống điện công nghiệp dải công suất cao. Đây là thành phần không thể thiếu giúp giám sát sự cố chạm đất trên các đường cáp chính, bảo vệ an toàn tối đa cho tủ điện tổng và trạm biến áp.
Giới thiệu qua về mã hàng ZCT-120
ZCT-120 là máy biến dòng thứ tự không (Zero-phase Current Transformer) có đường kính lỗ thông lên đến 120mm. Với kích cỡ này, sản phẩm cho phép luồn đồng thời các bó cáp động lực có tiết diện lớn hoặc thanh cái (busbar) mà các dòng ZCT nhỏ hơn không thể đáp ứng.
Thiết bị vận hành dựa trên nguyên lý cân bằng vector dòng điện. Trong điều kiện bình thường, tổng dòng điện đi qua biến dòng bằng không. Khi có sự cố rò rỉ điện xuống đất, từ trường thứ tự không xuất hiện, ZCT-120 sẽ ngay lập tức cảm biến và truyền tín hiệu về Rơ le bảo vệ để thực hiện ngắt mạch, ngăn chặn cháy nổ và hư hỏng thiết bị.
Thông số kỹ thuật
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng ZCT-120:
| Thông số kỹ thuật | Giá trị chi tiết |
| Sản phẩm | EOCR Schneider |
| Mã sản phẩm | ZCT-120 |
| Chức năng | Bộ chuyển đổi dòng điện thứ tự không bảo vệ chạm đất |
| Công dụng | Máy biến dòng cho Rơ le bảo vệ chạm đất EGR |
| Tương thích | Relay EGR Schneider |
| Đường kính lỗ (Hole ID) | 120 mm |
| Dòng điện sơ cấp | 200A |
| Dòng điện xuất ra (Output) | 200mA / 1.5mA |
| Độ chính xác | +/- 5% |
| Tần số định mức | 50/60 Hz |
| Công suất tiêu thụ | 10VA |
| Điện trở cách điện | 10 Megohm (MΩ) ở 500V |
| Trọng lượng | 0.85 kg |
| Nhiệt độ môi trường vận hành | -20 ~ 60°C |
| Tiêu chuẩn chất lượng | IEC 6094-1 |
Chức năng chính
Biến dòng ZCT-120 đảm nhiệm vai trò giám sát an toàn cốt lõi:
-
Giám sát dòng tổng: Theo dõi sự cân bằng của các pha điện đi qua tâm biến dòng.
-
Phát hiện dòng rò cực nhạy: Phản hồi chính xác các dòng điện rò rỉ ngay khi mới xuất hiện ở mức thấp.
-
Chuyển đổi tín hiệu: Biến đổi dòng chạm đất sơ cấp thành tín hiệu dòng điện nhỏ (1.5mA) tương thích với đầu vào của các bộ rơ le ELR/EOCR.
Các sản phẩm cùng loại của biến dòng ZCT
| ZCT | Biến dòng bảo vệ chạm đất thứ tự không ZCT Ø35mm, Ø80mm, Ø120mm |
|---|---|
| ZCT-35 | Biến dòng bảo vệ chạm đất ZCT Ø35mm |
| ZCT-80 | Biến dòng bảo vệ chạm đất ZCT Ø80mm |
| ZCT-120 | Biến dòng bảo vệ chạm đất ZCT Ø120mm |
| ZCT-35-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø35mm |
| ZCT-80-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø80mm |
| ZCT-120-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø120mm |
Lợi ích khi sử dụng biến dòng ZCT-120
-
Kích thước lỗ cực đại: Ø120mm là giải pháp tối ưu cho các tủ điện tổng MSB, nơi có các lộ cáp điện lớn và dày đặc.
-
Độ nhạy vượt trội: Đảm bảo hệ thống bảo vệ phản ứng kịp thời, giảm thiểu rủi ro hư hại cho các máy móc đắt tiền.
-
Cách điện tuyệt đối: Vỏ máy được chế tạo từ nhựa chất lượng cao, chịu được áp lực nhiệt và cách điện an toàn theo tiêu chuẩn quốc tế.
-
Lắp đặt thuận tiện: Thiết kế dạng vòng kín chắc chắn, giúp kỹ thuật viên dễ dàng thi công và đấu nối trong không gian tủ điện rộng.
-
Độ bền cao: Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, tuổi thọ sản phẩm dài lâu.

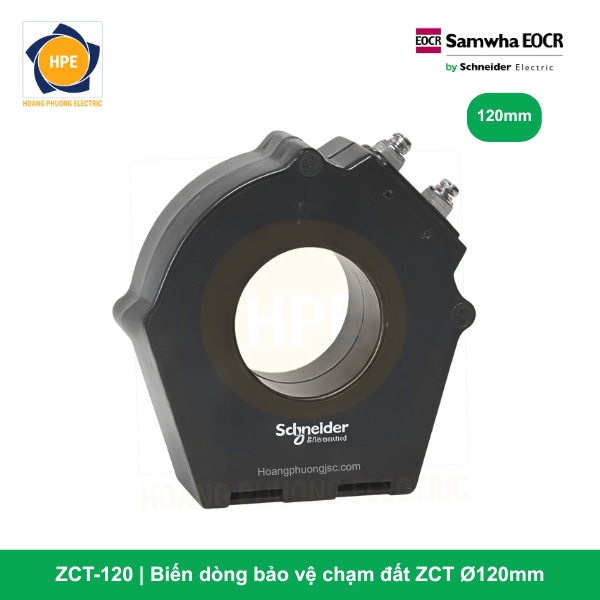

Hình ảnh thực tế biến dòng bảo vệ chạm đất ZCT
Kết luận
Biến dòng bảo vệ chạm đất ZCT-120 là lựa chọn đáng tin cậy cho các kỹ sư điện khi thiết kế hệ thống bảo vệ cho tòa nhà, nhà máy và khu công nghiệp. Với khả năng giám sát dải công suất lớn cùng độ chính xác cao, ZCT-120 góp phần xây dựng một hệ thống điện an toàn, ổn định và chuyên nghiệp.
