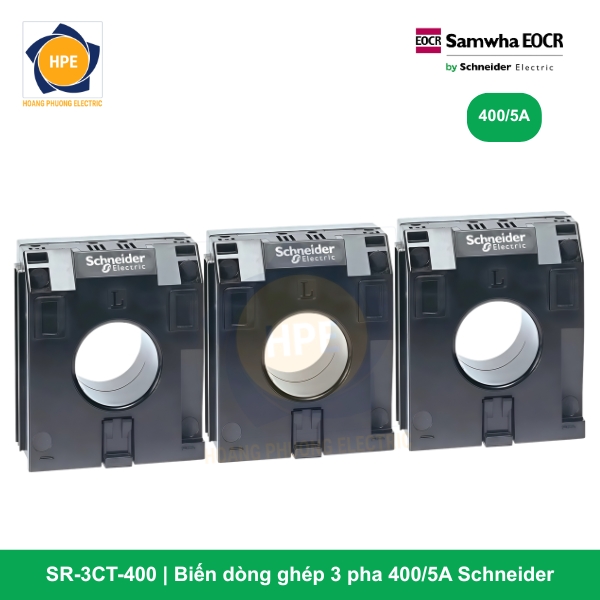

Biến dòng 3 pha 400/5A SR-3CT-400 Schneider

Biến dòng 3 pha SR-3CT-400 là mã hàng có công suất lớn nhất trong dòng biến dòng khối (Block) của Schneider Electric. Được thiết kế để phục vụ các hệ thống điện công nghiệp hạng nặng, thiết bị này cung cấp khả năng giám sát dòng điện lên đến 400A trên cả 3 pha đồng thời, đảm bảo độ chính xác tuyệt đối cho các rơ le bảo vệ động cơ trong những điều kiện vận hành khắc nghiệt nhất.

Giới thiệu chi tiết về mã hàng SR-3CT-400

Mã hàng SR-3CT-400 là một thiết bị biến đổi dòng điện (Current Transformer) dạng Module tích hợp “3 trong 1”. Thay vì phải sử dụng 3 bộ biến dòng đúc cồng kềnh cho các dây cáp động lực lớn, SR-3CT-400 gom tất cả vào một khối thống nhất. Với tỉ số biến dòng 400/5A, thiết bị chuyển đổi dòng điện sơ cấp dải 400A về mức tín hiệu 5A chuẩn để rơ le điện tử xử lý.

Điểm đặc biệt của dòng SR-3CT là khả năng đo trực tiếp dòng điện của từng pha một cách độc lập. Điều này cực kỳ quan trọng đối với các động cơ công suất lớn dải 400A, nơi mà chỉ một sự lệch pha nhỏ hoặc lỗi hài dòng điện cũng có thể gây ra những thiệt hại kinh tế khổng lồ nếu không được phát hiện chính xác bởi một bộ CT chuẩn.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng SR-3CT-400, trích xuất chính xác từ tài liệu kỹ thuật chính thức của hãng:

Chức năng cốt lõi của biến dòng SR-3CT-400

Trong một hệ thống bảo vệ chuyên nghiệp, SR-3CT-400 đảm nhận những trọng trách sau:

1. Chuẩn hóa dòng điện siêu tải: Chuyển đổi dòng điện 400A từ các thanh cái hoặc cáp động lực lớn về dải 5A an toàn. Điều này cho phép các thiết bị rơ le vi xử lý có thể theo dõi tải một cách liên tục mà không tiếp xúc trực tiếp với nguồn năng lượng cao.

2. Giám sát mất pha và lệch pha chi tiết: Với 3 cuộn dây độc lập, SR-3CT-400 cung cấp dữ liệu riêng biệt cho từng pha. Khi xảy ra sự cố mất pha ở phía nguồn hoặc lỗi cuộn dây động cơ, rơ le sẽ nhận diện ngay lập tức nhờ sự thay đổi dòng điện trên từng kênh biến dòng.

3. Hỗ trợ bảo vệ chống kẹt roto và quá tải: Động cơ 400A có dòng khởi động và dòng sự cố cực lớn. SR-3CT-400 với độ chính xác +/- 1% giúp truyền tải đúng cường độ dòng điện tăng vọt khi kẹt roto, giúp rơ le ngắt mạch bảo vệ tức thì, tránh cháy nổ cáp dẫn.

4. Cách ly an toàn Megohm cao: Tạo ra lớp ngăn cách điện học đạt chuẩn 10 Megohm, bảo vệ hệ thống điều khiển khỏi các sự cố ngắn mạch phía sơ cấp hoặc xung điện sét.

Các mã sản phẩm biến dòng Schneider SR-CT

Tham khảo thêm:Tài liệu Catalog EOCR

Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp

Sử dụng mã hàng SR-3CT-400 mang lại sự yên tâm tuyệt đối cho các đơn vị vận hành:

• Tính chính xác tối thượng: Đo trực tiếp 3 pha giúp hệ thống không bị nhiễu bởi các thành phần không đối xứng, đảm bảo bảo vệ đúng lúc, đúng trạng thái.

• Độ bền cách điện đạt chuẩn công nghiệp nặng: Thông số 10 Megohm đảm bảo biến dòng không bị rò tín hiệu trong môi trường bụi bẩn, ẩm ướt hoặc có hóa chất ăn mòn của nhà máy thép, xi măng.

• Tối ưu không gian tủ bảng điện: Thiết kế Module khối gọn gàng thay thế cho 3 CT đơn lẻ cồng kềnh. Điều này không chỉ tiết kiệm diện tích mà còn giúp luồng khí tản nhiệt trong tủ điện lưu thông tốt hơn.

• Lắp đặt nhanh và chuyên nghiệp: Các terminal tín hiệu tập trung và lỗ luồn cáp kích thước lớn giúp kỹ thuật viên thao tác nhanh, đảm bảo tính thẩm mỹ cao cho các tủ điện MCC công suất lớn.

• Chịu nhiệt và chống rung động: Vỏ nhựa PC chất lượng cao chịu được nhiệt độ lên đến 60°C và các rung động mạnh từ máy móc mà không bị nứt vỡ hay suy giảm đặc tính kỹ thuật.

Hướng dẫn lắp đặt và lưu ý kỹ thuật quan trọng

Đối với biến dòng công suất lớn như SR-3CT-400, cần tuân thủ nghiêm ngặt các quy tắc:

1. Thứ tự pha và chiều luồn dây: Luồn cả 3 dây pha L1, L2, L3 qua 3 lỗ tròn. Phải đảm bảo hướng dòng điện đi từ Nguồn (K) đến Tải (L) đúng như ký hiệu trên thiết bị để các tính năng bảo vệ ngược pha/lệch pha hoạt động đúng.

2. Cố định cáp động lực: Ở mức 400A, dây cáp rất nặng. Phải có thanh đỡ hoặc kẹp cố định cáp để trọng lượng dây không đè trực tiếp lên thân biến dòng, tránh làm nứt vỏ hoặc hỏng điểm cố định Module.

3. Kết nối thứ cấp an toàn: Các dây dẫn tín hiệu từ SR-3CT-400 về rơ le phải được siết chặt. Cảnh báo nguy hiểm: Tuyệt đối không để hở mạch phía thứ cấp của biến dòng khi mạch sơ cấp đang có điện, vì điện áp cao sinh ra có thể gây tử vong hoặc cháy nổ thiết bị.

4. Vệ sinh bảo trì: Định kỳ kiểm tra độ chặt của các đầu cốt và vệ sinh bụi bẩn để duy trì thông số Megohm ở mức tốt nhất.

Kết luận

Biến dòng 3 pha SR-3CT-400 Schneider là giải pháp hoàn hảo và mạnh mẽ nhất để giám sát các hệ thống động cơ 400A. Với thiết kế Module tích hợp 3 pha thông minh, độ chính xác cao và khả năng cách điện Megohm bền bỉ, sản phẩm này không chỉ là một phụ kiện đo lường mà còn là “tấm khiên” bảo vệ vững chắc cho toàn bộ hệ thống điện của doanh nghiệp.
