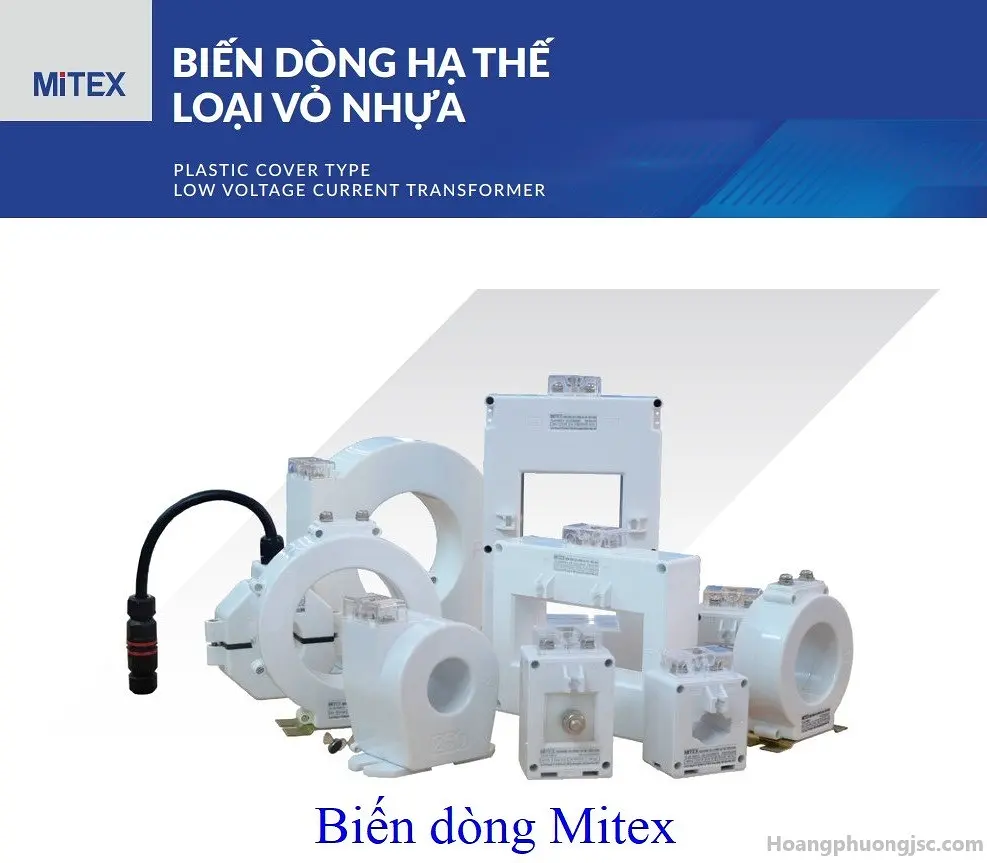

Biến dòng Mitex chính hãng – Giải pháp đo lường và bảo vệ dòng điện hạ thế

Biến dòng Mitex (Current Transformer – CT) là dòng biến dòng đo lường và bảo vệ được sử dụng rộng rãi trong các tủ điện công nghiệp, tủ phân phối, tủ bù công suất, hệ thống đo đếm điện năng và giám sát năng lượng. Với nhiều chủng loại như biến dòng xuyên tròn, xuyên chữ nhật, biến dòng đo lường cấp chính xác 0.5, cấp 1 và biến dòng bảo vệ 5P10, Mitex đáp ứng hầu hết các nhu cầu đo lường và bảo vệ trong hệ thống điện hạ thế.

Biến dòng Mitex là gì?

Biến dòng Mitex là thiết bị dùng để chuyển đổi dòng điện lớn trên lưới điện về giá trị tiêu chuẩn 5A hoặc 1A để cung cấp tín hiệu cho:

• Đồng hồ Ampe
• Đồng hồ đa năng
• Công tơ điện
• Bộ điều khiển công suất
• Relay bảo vệ
• Hệ thống SCADA, BMS, EMS

Ví dụ:

• Dòng tải thực tế: 500A
• Biến dòng: 500/5A

Khi đó dòng điện đưa về đồng hồ chỉ còn 5A để đảm bảo an toàn cho thiết bị đo.

Ưu điểm của biến dòng Mitex

Độ chính xác cao

• Cấp chính xác 0.5
• Cấp chính xác 1
• Cấp bảo vệ 5P10

Phù hợp cho cả đo lường và bảo vệ.

Dải dòng rộng

Từ:

• 5/5A
• 10/5A
• 20/5A
• 50/5A
• 100/5A
• 500/5A
• 1000/5A
• 7000/5A

Nhiều kiểu lắp đặt

• Xuyên tròn
• Xuyên chữ nhật
• Loại trung gian
• Loại bảo vệ vỏ nhựa

Vật liệu cách điện tốt

• Vỏ nhựa Epoxy chất lượng cao
• Khả năng chịu nhiệt tốt
• Độ bền cơ học cao

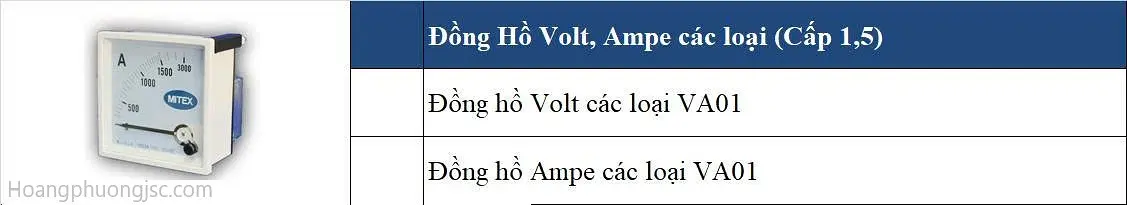

Đồng hồ Volt – Ampe Mitex

Mitex cung cấp các loại:

Đặc điểm:

• Cấp chính xác 1.5
• Hiển thị kim cơ
• Lắp mặt tủ điện
• Kích thước tiêu chuẩn

Ứng dụng:

• Tủ điện công nghiệp
• Tủ ATS
• Tủ bù công suất
• Tủ RMU
• Trạm biến áp

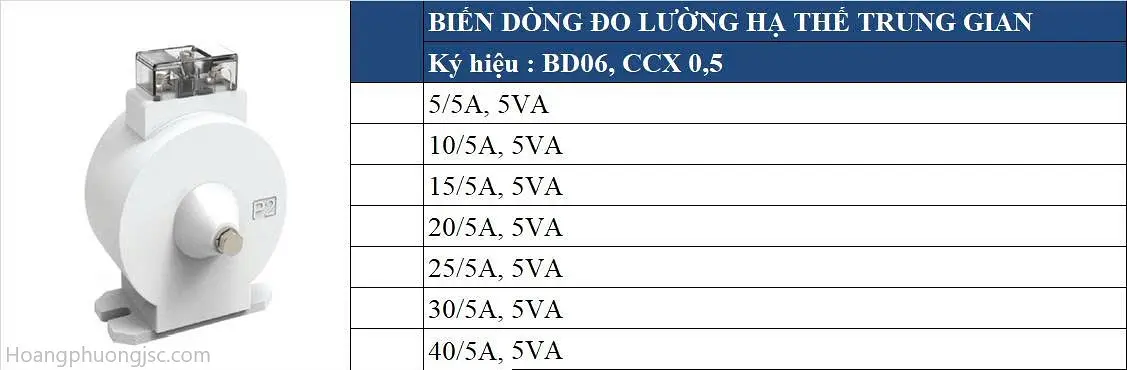

Biến dòng đo lường hạ thế trung gian Mitex BD06

Ký hiệu: BD06 – CCX 0.5

Các tỷ số phổ biến:

Ưu điểm:

• Kích thước nhỏ gọn
• Độ chính xác cao
• Thích hợp cho các mạch đo lường dòng nhỏ

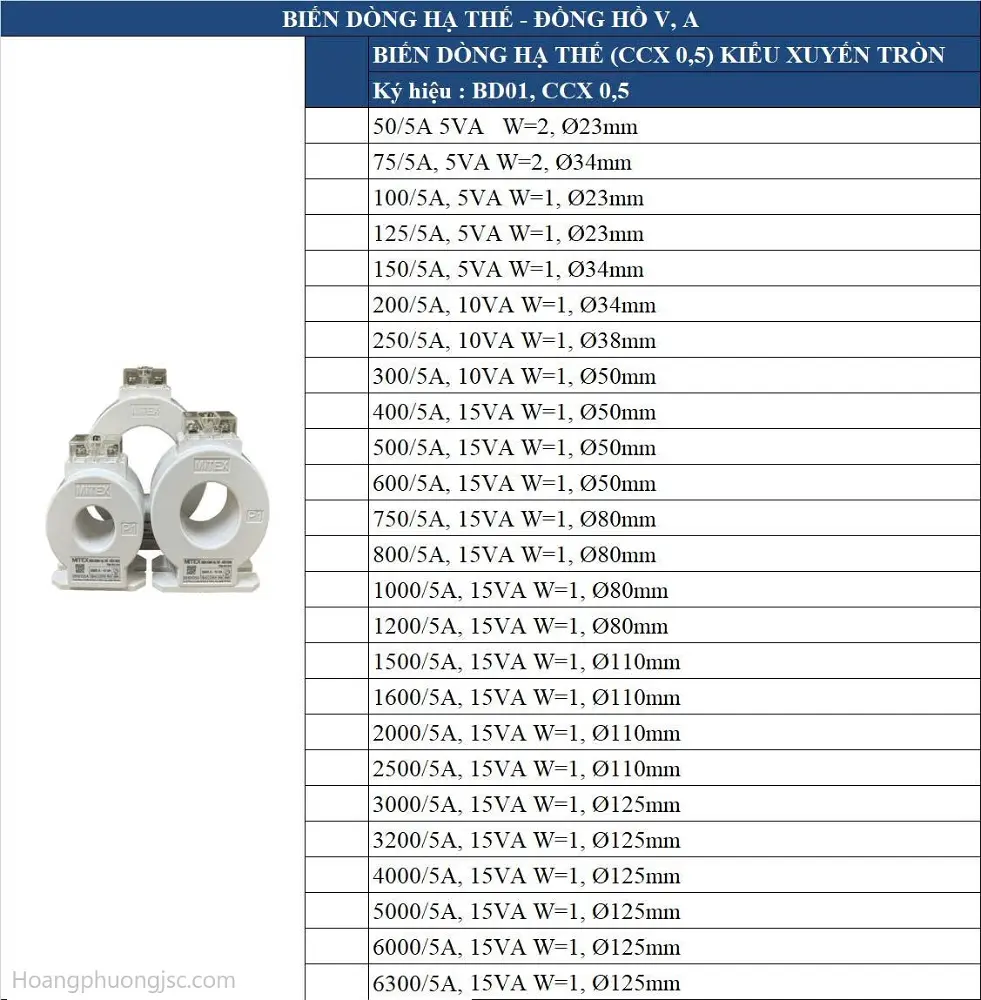

Biến dòng hạ thế xuyên tròn Mitex BD01 (CCX 0.5)

Cấp chính xác 0.5

Dải dòng:

• 50/5A
• 75/5A
• 100/5A
• 125/5A
• 150/5A
• 200/5A
• 250/5A
• 300/5A
• 400/5A
• 500/5A
• 600/5A
• 750/5A
• 800/5A
• 1000/5A
• 1200/5A
• 1500/5A
• 1600/5A
• 2000/5A
• 2500/5A
• 3000/5A
• 3200/5A
• 4000/5A
• 5000/5A
• 6000/5A
• 6300/5A

Đường kính cửa sổ:

• Ø23mm
• Ø34mm
• Ø50mm
• Ø80mm
• Ø110mm
• Ø125mm

Ứng dụng:

• Đo dòng tải tổng
• Đồng hồ Ampe
• Đồng hồ đa năng
• Công tơ điện tử

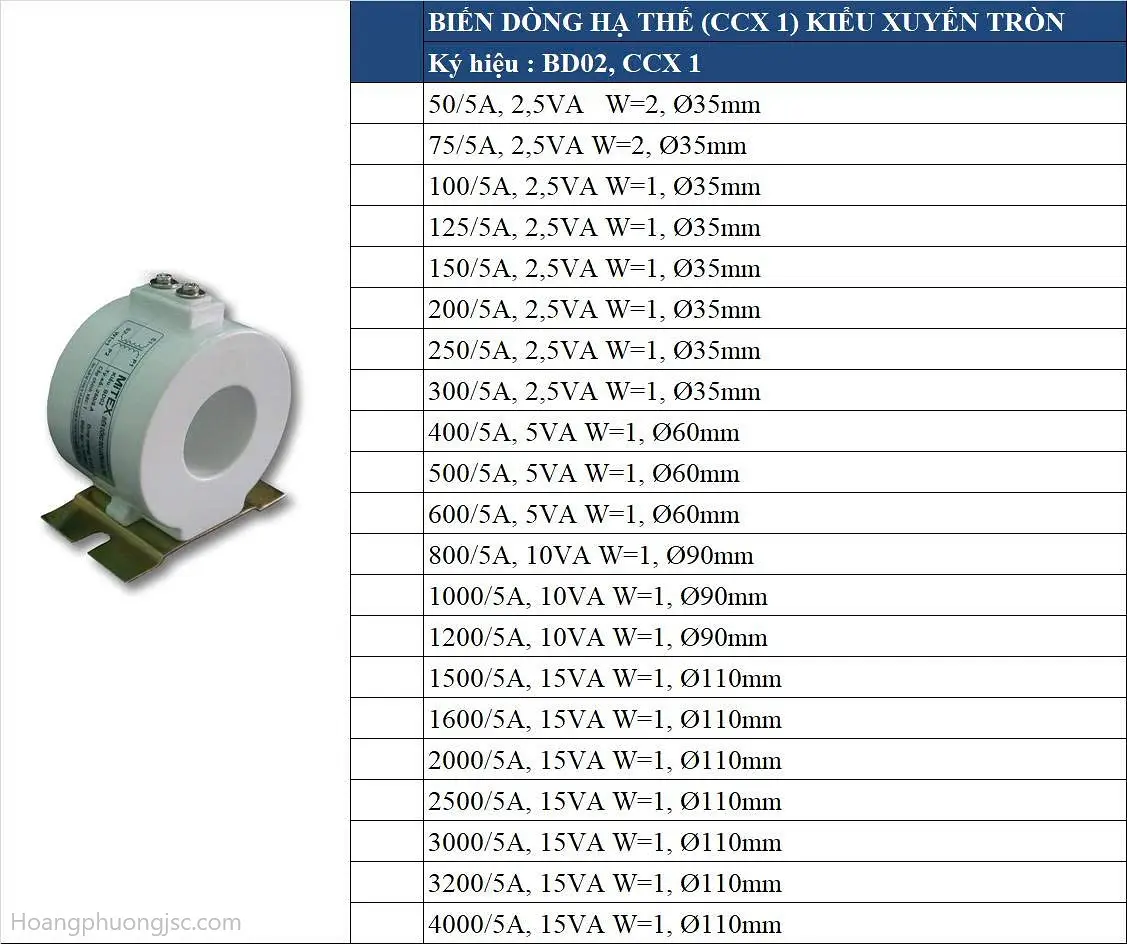

Biến dòng hạ thế xuyên tròn Mitex BD02 (CCX 1)

Cấp chính xác 1

Dải dòng:

• 50/5A đến 4000/5A

Đặc điểm:

• Giá thành kinh tế
• Độ chính xác phù hợp đo lường thông thường
• Được sử dụng phổ biến trong các tủ điện dân dụng và công nghiệp

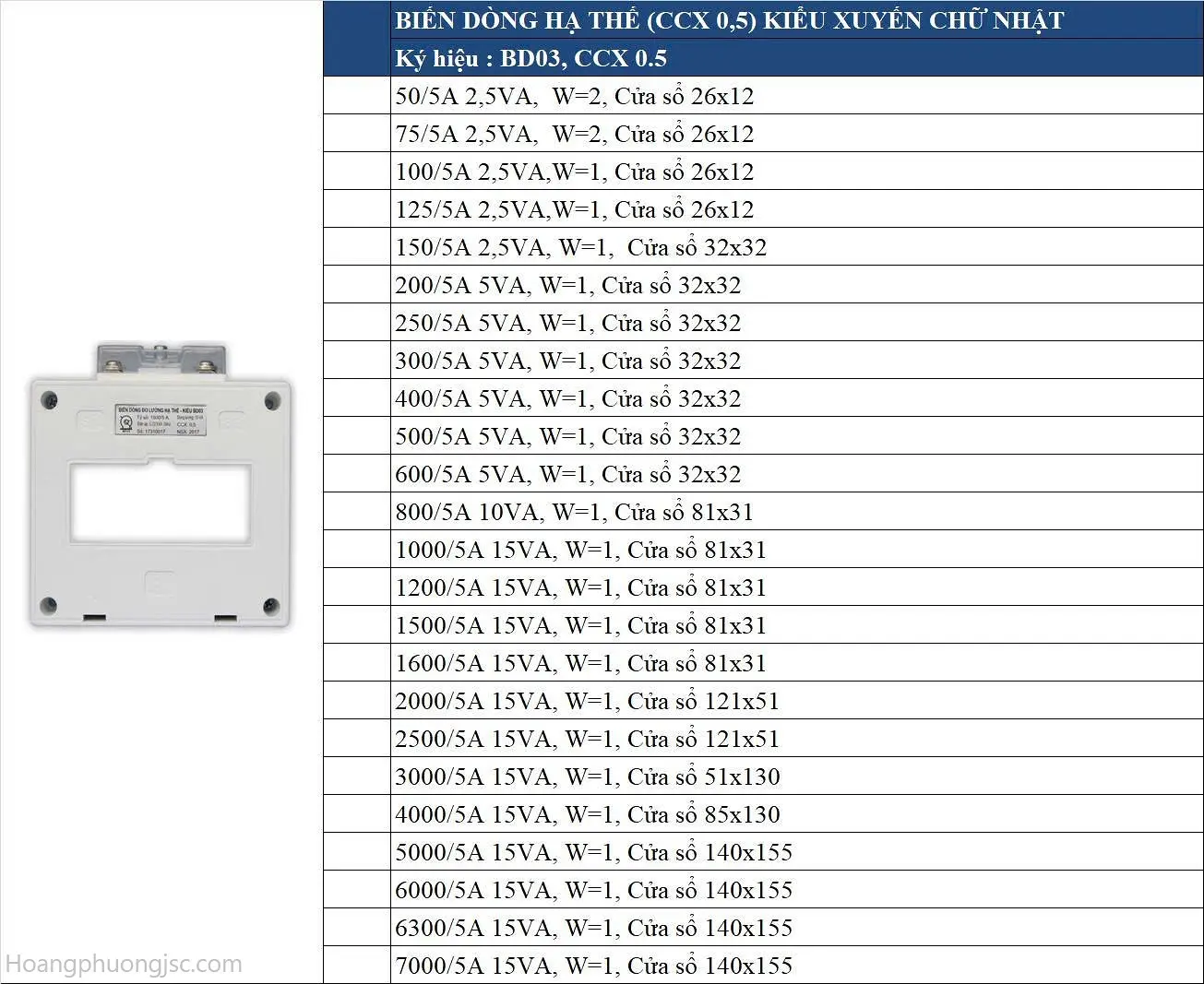

Biến dòng xuyên chữ nhật Mitex BD03 (CCX 0.5)

Dòng đo lường

Các tỷ số:

• 50/5A
• 75/5A
• 100/5A
• 125/5A
• 150/5A
• 200/5A
• 250/5A
• 300/5A
• 400/5A
• 500/5A
• 600/5A
• 800/5A
• 1000/5A
• 1200/5A
• 1500/5A
• 1600/5A
• 2000/5A
• 2500/5A
• 3000/5A
• 4000/5A
• 5000/5A
• 6000/5A
• 6300/5A
• 7000/5A

Kích thước cửa sổ:

• 26x12mm
• 32x32mm
• 81x31mm
• 121x51mm
• 51x130mm
• 85x130mm
• 140x155mm

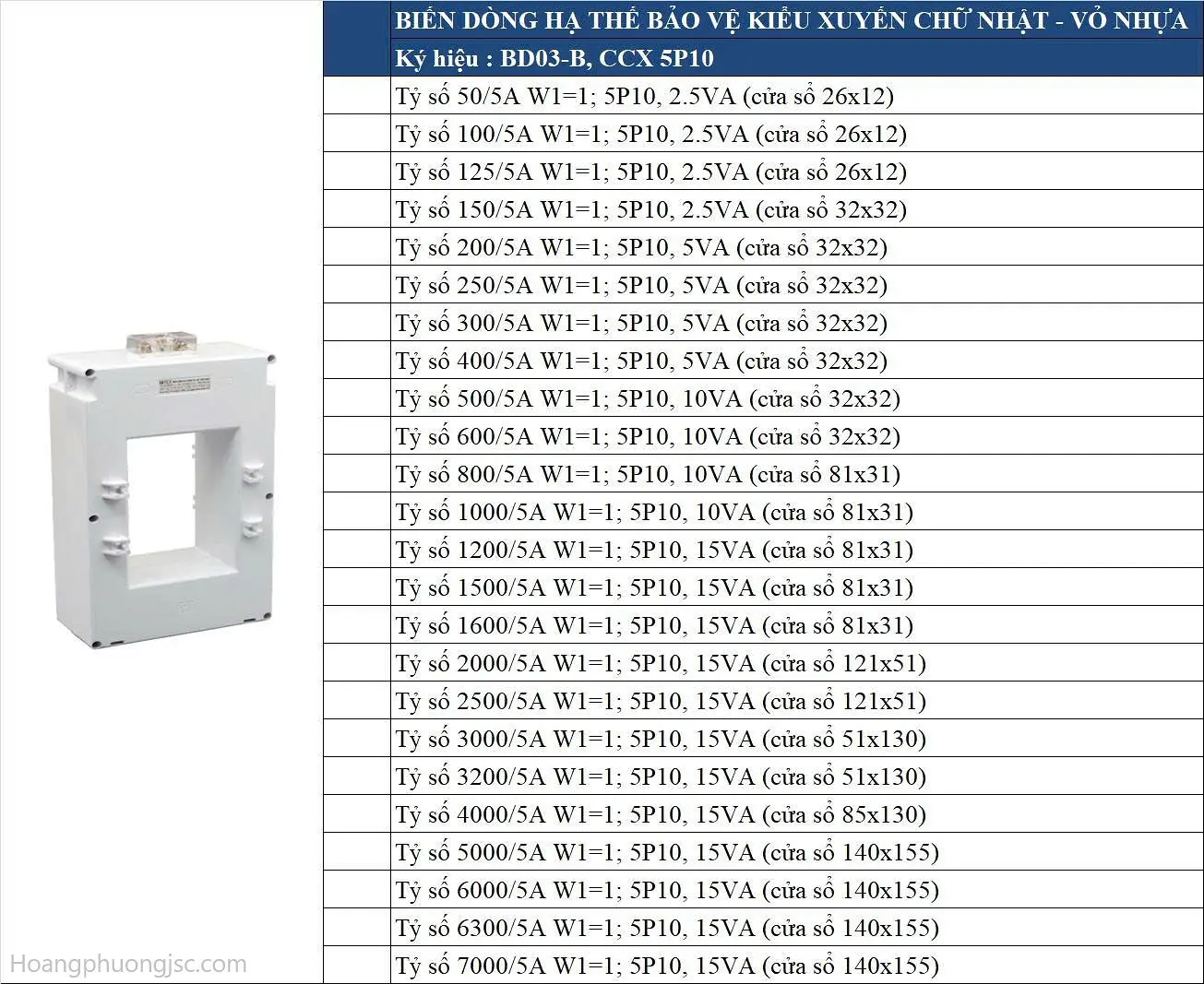

Biến dòng bảo vệ Mitex BD03-B (5P10)

Cấp bảo vệ 5P10

Dùng cho:

• Relay bảo vệ quá dòng
• Relay chạm đất
• Relay bảo vệ động cơ
• Relay bảo vệ máy biến áp

Dải dòng:

• 50/5A đến 7000/5A

Cấp chính xác:

• 5P10

Công suất:

• 2.5VA
• 5VA
• 10VA
• 15VA

Phân biệt biến dòng đo lường và biến dòng bảo vệ

Ứng dụng của biến dòng Mitex

• Tủ điện MSB
• Tủ MDB
• Tủ phân phối DB
• Tủ ATS
• Tủ bù công suất
• Tủ điều khiển động cơ
• Hệ thống SCADA
• Nhà máy công nghiệp
• Tòa nhà thương mại
• Trạm biến áp

Biến dòng Mitex chính hãng tại Việt Nam

Hoàng Phương cung cấp đầy đủ các dòng:

• Biến dòng đo lường Mitex
• Biến dòng bảo vệ Mitex
• Biến dòng xuyên tròn Mitex
• Biến dòng xuyên chữ nhật Mitex
• Đồng hồ Volt Mitex
• Đồng hồ Ampe Mitex
• CT đo lường hạ thế
• CT bảo vệ hạ thế

Website: Hoangphuongjsc.com

Hỗ trợ tư vấn lựa chọn tỷ số biến dòng, kích thước cửa sổ, cấp chính xác, catalogue Mitex và tài liệu kỹ thuật mới nhất.

Liên hệ để được hỗ trợ giao hàng toàn quốc.
