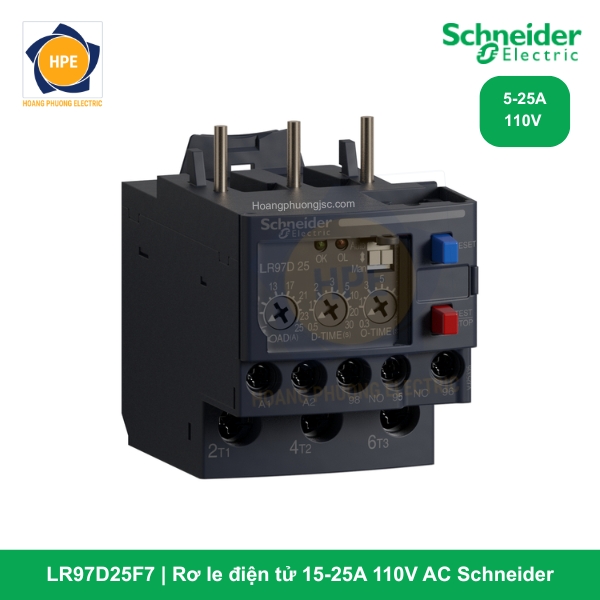

Rơ le điện tử LR97D25F7 5-25A 110V AC Schneider

Rơ le điện tử LR97D25F7 thuộc dòng TeSys Deca của Schneider Electric, là thiết bị bảo vệ trạng thái rắn (solid-state) dải trung bình. Với thiết kế tối ưu cho nguồn cấp 110V-120V AC, sản phẩm này là linh kiện bảo vệ tin cậy cho các động cơ công suất vừa trong các dây chuyền máy móc nhập khẩu hoặc các hệ thống yêu cầu điện áp điều khiển trung bình để giảm nhiễu.

Giới thiệu chi tiết về mã hàng LR97D25F7

Mã hàng LR97D25F7 sở hữu dải điều chỉnh dòng điện từ 5A đến 25A, dải dòng phổ biến nhất cho các loại máy bơm công nghiệp, máy nén khí và hệ thống băng tải tải trọng trung bình.

Hậu tố “F7” chỉ định mức điện áp nguồn điều khiển là 110…120V AC. Thiết bị sử dụng 3 biến dòng (CT) tích hợp để giám sát dòng điện chạy qua từng pha, giúp phát hiện các bất thường về điện và cơ khí nhanh hơn nhiều so với các dòng rơ le nhiệt truyền thống vốn hoạt động dựa trên sự giãn nở của thanh lưỡng kim.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Bảng thông số kỹ thuật được trích xuất từ tài liệu kỹ thuật chính hãng:

Chức năng bảo vệ ưu việt dải 25A

LR97D25F7 tích hợp đầy đủ các tính năng bảo vệ thông minh để cứu nguy động cơ trong tích tắc:

1. Bảo vệ quá tải (Overload): Giám sát liên tục cường độ dòng điện. Nếu dòng điện vượt mức cài đặt, rơ le sẽ kích hoạt ngắt sau thời gian trễ O-TIME để ngăn chặn cuộn dây động cơ bị om nhiệt.

2. Độ nhạy mất pha tuyệt vời: Đối với động cơ dải 25A, việc mất pha gây ra dòng điện tăng vọt ở các pha còn lại rất nhanh. LR97D25F7 phát hiện và ngắt mạch chỉ trong 3 giây.

3. Bảo vệ kẹt rô-to (Locked Rotor): Trong trạng thái vận hành ổn định, nếu dòng điện tăng đột biến gấp 3 lần dòng cài đặt do kẹt cơ khí, rơ le sẽ ngắt trong vòng 0.5 giây.

4. Chống sốc cơ khí (Shear-pin): Khi cài O-TIME ở mức 0.2s, rơ le giúp bảo vệ các cơ cấu truyền động nhạy cảm khỏi bị gãy, hỏng khi có sự cố va đập mạnh.

Tìm hiểu thêm tại:

schneider-electric-lr97

schneider-electric-tesys-deca-electronic-relays-lr97

Các mã sản phẩm của Rơ le LR97

Hướng dẫn cài đặt và Chẩn đoán thông minh

Thiết bị cho phép tùy chỉnh thông số trực tiếp qua 3 núm xoay:

• LOAD: Cài đặt dòng định mức của động cơ (Dải 5 – 25A).

• D-TIME: Thời gian trễ khi khởi động (0.5 – 30s) để động cơ không bị nhảy rơ le do dòng khởi động.

• O-TIME: Thời gian trễ tác động khi quá tải vận hành (0.2 – 10s).

Hệ thống đèn LED chỉ báo:

• LED Xanh (OK): Sáng khi có nguồn 110V AC ổn định cấp vào chân A1-A2.

• LED Đỏ (OL): Cung cấp mã lỗi thông qua nhịp nháy. Kỹ thuật viên có thể xác định lỗi là quá tải, mất pha hay kẹt rô-to dựa vào số lần nháy của đèn đỏ, giúp giảm thời gian dừng máy.

Lợi ích khi sử dụng LR97D25F7

• Chính xác tuyệt đối: Công nghệ điện tử loại bỏ sai số do nhiệt độ môi trường, đảm bảo dải 5-25A hoạt động chuẩn xác trong mọi điều kiện thời tiết.

• Dễ dàng bảo trì: Nút Test tích hợp cho phép kiểm tra chức năng tiếp điểm rơ le định kỳ mà không cần tải thực tế.

• Tiết kiệm diện tích: Lắp trực tiếp lên Contactor giúp tủ điện gọn gàng và thẩm mỹ hơn.

• Thân thiện môi trường: Đạt chuẩn Green Premium, tuân thủ nghiêm ngặt các quy định về hóa chất và tái chế.

Kết luận

Rơ le điện tử LR97D25F7 Schneider là giải pháp bảo vệ hàng đầu cho các động cơ dải từ 5A đến 25A hoạt động với nguồn điều khiển 110V. Sự kết hợp giữa khả năng chẩn đoán sự cố nhanh chóng và độ bền bỉ của công nghệ trạng thái rắn mang lại sự an tâm tuyệt đối cho các hệ thống vận hành công nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
