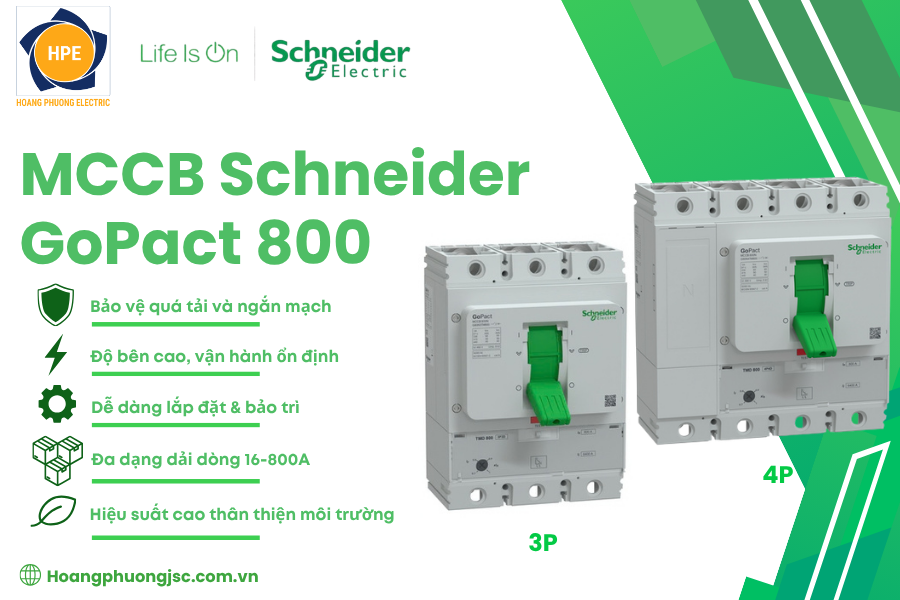

Aptomat GoPact MCCB 800 Schneider là dòng thiết bị đóng cắt dạng khối cao cấp của Schneider Electric, chuyên dùng để bảo vệ hệ thống điện hạ thế tải lớn.
Thông số kỹ thuật chính
- Dòng định mức (In): 500A – 800A.
- Số cực: 3 pha (3P) hoặc 4 pha (4P).
- Khả năng cắt ngắn mạch (Icu): 50 kA đến 70 kA tại điện áp 415 VAC
- Loạiبر bảo vệ (Trip unit): Kiểu từ nhiệt (TMD), có khả năng điều chỉnh bảo vệ nhiệt linh hoạt (0.7 – 1xIn).
- Tiêu chuẩn quốc tế: IEC 60947-2.
- Cấp bảo vệ: IP20.
Đặc điểm nổi bật
- Bảo vệ an toàn: Phát hiện nhanh chóng và chính xác sự cố quá tải hoặc ngắn mạch để cách ly mạch điện.
- Độ bền cao: Hoạt động ổn định liên tục trong các môi trường công nghiệp khắc nghiệt.
- Thiết kế tối ưu: Nhỏ gọn, dễ dàng lắp đặt tại các tủ điện có không gian giới hạn.
- Ứng dụng rộng rãi: Phù hợp cho nhà máy công nghiệp, trung tâm thương mại, khu chế xuất và hệ thống năng lượng mặt trời.
MCCB GoPact 800 Schneider – Dòng chỉnh định
| Dòng định mức | 3P – 50kA | 4P – 50kA | 3P – 70kA | 4P – 70kA |
|---|---|---|---|---|
| 500A | G80N3TM500 | G80N4TM500 | G80H3TM500 | G80H4TM500 |
| 630A | G80N3TM630 | G80N4TM630 | G80H3TM630 | G80H4TM630 |
| 800A | G80N3TM800 | G80N4TM800 | G80H3TM800 | G80H4TM800 |
GoPact MCCB 800 đáp ứng IEC 60947-2, cung cấp giải pháp bảo vệ quá tải và ngắn mạch cho hệ thống điện hạ thế yêu cầu dòng làm việc cao.
Aptomat GoPact MCCB 800 Schneider là dòng thiết bị cắt lọc khí/cầu dao tự động dạng khối (MCCB) cao cấp của Schneider Electric với dòng định mức lên đến 800A, chuyên dùng cho hệ thống điện hạ thế công nghiệp.
Thông số kỹ thuật chung
- Dòng định mức (\(I_{e}\)): 800A
- Điện áp hoạt động (\(U_{e}\)): 415V AC (50/60Hz)
- Dòng cắt ngắn mạch (\(I_{cu}\)): 50kA đến 70kA tùy mã
- Số cực: 3P (3 pha) hoặc 4P (4 pha)
- Bộraya bảo vệ (Trip Unit): Kiểu TM-D (Thermal-Magnetic) – từ nhiệt kết hợp từ tính, hỗ trợ chỉnh dòng bảo vệ quá tải.
Ưu điểm nổi bật
- Bảo vệ toàn diện: Ngăn ngừa hiệu quả các sự cố quá tải và ngắn mạch cho mạng lưới điện.
- Độ bền cao: Tuổi thọ cơ học lên đến 15.000 chu kỳ và độ bền điện khoảng 3.000 chu kỳ.
- Thiết kế tối ưu: Kích thước gọn gàng, dễ dàng lắp đặt và thay thế trong tủ điện công nghiệp.
