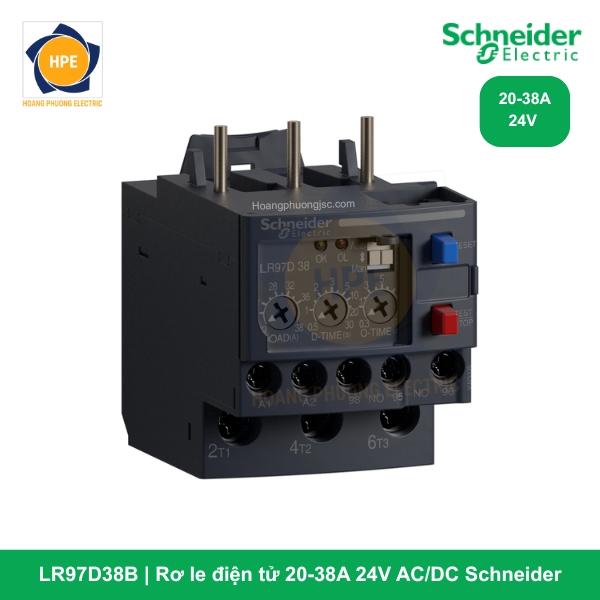

Rơ le điện tử LR97D38B là mã hàng có công suất lớn nhất trong phân khúc điện áp thấp của dòng TeSys LR97D. Đây là giải pháp bảo vệ trạng thái rắn (solid-state) hoàn hảo cho các động cơ 3 pha tải nặng, kết hợp giữa khả năng xử lý dòng điện lớn và tính an toàn cao của nguồn điều khiển 24V.
Giới thiệu chi tiết về mã hàng LR97D38B
Mã hàng LR97D38B được thiết kế để bảo vệ các động cơ dải dòng từ 20A đến 38A. Đây là các động cơ thường xuất hiện trong các hệ thống máy nghiền, máy nén khí trục vít, bơm cao áp và các hệ thống truyền động công nghiệp nặng.
Ký tự “B” khẳng định thiết bị sử dụng nguồn nuôi điều khiển 24V AC/DC. Việc sử dụng điện áp thấp cho một thiết bị bảo vệ dòng lớn như 38A giúp tách biệt hoàn toàn mạch động lực nguy hiểm và mạch điều khiển an toàn, giúp kỹ thuật viên yên tâm hơn khi thao tác cài đặt và bảo trì trực tiếp trên tủ điện.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Thông số được trích xuất từ tài liệu kỹ thuật chính thức của dòng TeSys Deca:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys Deca (LR97) |
| Mã sản phẩm | LR97D38B |
| Loại rơ le | Rơ le quá dòng điện tử (Electronic Overcurrent Relay) |
| Dải cài đặt dòng điện (Load) | 20…38 A |
| Điện áp nguồn điều khiển [Us] | 24 V AC/DC |
| Ngưỡng tác động (Tripping) | Theo giá trị thực tế cài đặt |
| Kiểu đuôi nhiệt lắp sau Contactor | tương đương mã EOCRSP40RM |
| Loại tiếp điểm | 1 C/O (Tiếp điểm chuyển đổi 5A) |
| Cách thức lắp đặt | Trực tiếp dưới Contactor hoặc trên thanh Rail |
| Tương thích Contactor | LC1D25…LC1D38 |
| Độ bền điện môi | 2 kV ở 50 Hz |
| Thời gian bảo hành | 18 tháng |
| Tiêu chuẩn | IEC 60947, UL 508, CSA |
Tìm hiểu thêm tại:
Tính năng bảo vệ vượt trội cho động cơ tải nặng
Với động cơ dải 38A, các sự cố về cơ khí và pha thường gây ra thiệt hại rất lớn. LR97D38B giải quyết triệt để vấn đề này nhờ:
-
Bảo vệ quá tải chính xác: Không giống rơ le nhiệt dễ bị sai lệch do nhiệt độ môi trường, LR97D38B đo dòng điện trực tiếp qua CT, đảm bảo ngắt chính xác tại ngưỡng 38A dù trong tủ điện có nóng đến đâu.
-
Phản ứng cực nhanh với lỗi mất pha: Khi một pha bị lỗi, rơ le sẽ ngắt mạch trong vòng 3 giây. Điều này cực kỳ quan trọng đối với động cơ công suất lớn để tránh tình trạng cháy cuộn dây do lệch từ trường.
-
Bảo vệ kẹt Rô-to & Jamming: Nếu dòng điện vọt lên gấp 3 lần cài đặt (I > 3x Iset), rơ le sẽ ngắt chỉ trong 0.5 giây, bảo vệ tối đa trục động cơ và hộp số.
-
Cài đặt khởi động thông minh: Núm D-TIME cho phép trễ khởi động lên đến 30 giây, giúp động cơ tải nặng vượt qua dòng khởi động mà không gây ngắt mạch nhầm.
Các mã sản phẩm của Rơ le LR97
| LR97D015M7 |
Rơ le điện tử 0.3-1.5A 220V AC, lắp sau khởi động từ
|
| LR97D07M7 |
Rơ le điện tử 1.2-7A 220V AC, lắp sau khởi động từ
|
| LR97D25M7 |
Rơ le điện tử 5-25A 220V AC, lắp sau khởi động từ
|
| LR97D38M7 |
Rơ le điện tử 20-38A 220V AC, lắp sau khởi động từ
|
| LR97D015B |
Rơ le điện tử 0.3-1.5A 24V AC/DC, lắp sau khởi động từ
|
| LR97D07B |
Rơ le điện tử 1.2-7A 24V AC/DC, lắp sau khởi động từ
|
| LR97D25B |
Rơ le điện tử 5-25A 24V AC/DC, lắp sau khởi động từ
|
| LR97D38B |
Rơ le điện tử 20-38A 24V AC/DC, lắp sau khởi động từ
|
| LR97D015F7 |
Rơ le điện tử 0.3-1.5A 110V AC, lắp sau khởi động từ
|
| LR97D07F7 |
Rơ le điện tử 1.2-7A 110V AC, lắp sau khởi động từ
|
| LR97D25F7 |
Rơ le điện tử 5-25A 110V AC, lắp sau khởi động từ
|
| LR97D38F7 |
Rơ le điện tử 20-38A 110V AC, lắp sau khởi động từ
|
Hướng dẫn cài đặt và Chẩn đoán thông minh
LR97D38B tích hợp giao diện điều khiển trực quan:
-
LOAD: Cài đặt dòng định mức (Dải 20 – 38A).
-
D-TIME: Thời gian trễ khởi động (0.5 – 30s).
-
O-TIME: Thời gian trễ ngắt khi quá tải vận hành (0.2 – 10s).
Chẩn đoán qua LED:
-
LED OK (Xanh): Báo thiết bị đã có nguồn 24V.
-
LED OL (Đỏ): Cảnh báo quá tải. Đặc biệt, LED đỏ sẽ nháy theo nhịp để thông báo trạng thái lỗi cụ thể, giúp người vận hành biết ngay hệ thống đang gặp sự cố quá tải, mất pha hay kẹt cơ khí mà không cần tháo máy kiểm tra.
Lợi ích khi sử dụng LR97D38B
-
Tương thích hoàn hảo với PLC: Nguồn 24V AC/DC cho phép kết nối thẳng vào hệ thống điều khiển tự động hóa mà không cần relay trung gian.
-
Độ bền 18 tháng: Schneider cam kết chất lượng vượt trội với thời gian bảo hành lâu dài, khẳng định sự tin cậy của dòng trạng thái rắn.
-
Linh hoạt vận hành: Hỗ trợ cả 2 chế độ Reset bằng tay (Manual) và Tự động (Auto) giúp linh hoạt trong các kịch bản vận hành khác nhau.
-
Tiêu chuẩn xanh: Sản phẩm đạt nhãn Green Premium, cam kết minh bạch về tác động môi trường và không chứa chất độc hại.
Kết luận
Rơ le điện tử LR97D38B Schneider là thiết bị bảo vệ dòng cao nhất trong phân khúc nguồn 24V, mang lại sự kết hợp hoàn hảo giữa công suất và an toàn. Nếu bạn đang tìm kiếm một giải pháp bảo vệ chính xác cho động cơ 20-38A trong một hệ thống điều khiển PLC hiện đại, LR97D38B chính là sự lựa chọn tối ưu nhất.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
