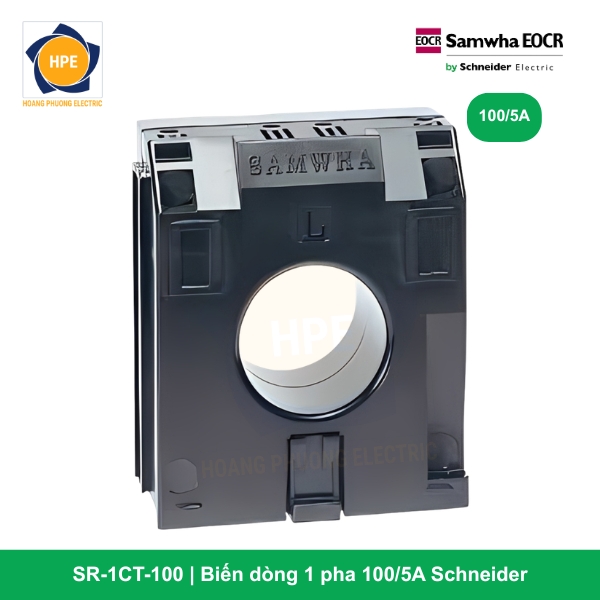

Biến dòng 1 pha SR-1CT-100 là thiết bị biến đổi dòng điện dạng Module cao cấp thuộc hệ sinh thái bảo vệ động cơ EOCR của Schneider Electric. Sản phẩm đóng vai trò quan trọng trong việc chuyển đổi dòng điện sơ cấp công suất lớn về mức dòng thứ cấp tiêu chuẩn, giúp các thiết bị bảo vệ và đo lường hoạt động chính xác.
Giới thiệu qua về mã hàng SR-1CT-100
Mã hàng SR-1CT-100 được thiết kế dưới dạng khối Module tích hợp, chuyên dùng để mở rộng dải dòng bảo vệ cho các loại rơ le điện tử EOCR. Với tỉ số biến dòng 100/5A, thiết bị này cho phép các rơ le có dải dòng nhỏ (thường là dải 05) có thể giám sát và bảo vệ được các động cơ có dòng tải định mức lên đến 100A.

Thiết kế của SR-1CT-100 chú trọng vào tính tiện lợi với chân cắm hoặc kết nối dây trực tiếp, giúp tối ưu hóa không gian tủ điện và giảm thiểu sai sót trong quá trình đấu nối hệ thống bảo vệ.
Thông số kỹ thuật
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng SR-1CT-100:
| Thông số kỹ thuật | Giá trị chi tiết |
| Sản phẩm | EOCR Schneider |
| Mã sản phẩm | SR-1CT-100 |
| Chức năng | Biến dòng đo lường và bảo vệ 1 pha |
| Tương thích | Rơ le bảo vệ động cơ EOCR Schneider |
| Dòng điện sơ cấp (Dòng tải) | 100A |
| Dòng điện thứ cấp (Tín hiệu) | 5A |
| Tỉ số biến dòng (CT Ratio) | 100:5 |
| Độ chính xác | +/- 1% |
| Điện trở cách điện | 10 Megohm (MΩ) ở 500V |
| Điện áp định mức | 600V AC |
| Tần số định mức | 50/60 Hz |
| Nhiệt độ vận hành | -20 ~ 60°C |
| Tiêu chuẩn chất lượng | IEC 6094-1 |
Chức năng chính
Biến dòng SR-1CT-100 đảm nhiệm các chức năng cốt lõi sau:
-
Hạ áp dòng điện: Giảm dòng điện từ 100A xuống 5A để cung cấp tín hiệu dòng điện an toàn cho mạch điều khiển và rơ le.
-
Giám sát tải động cơ: Truyền tải dữ liệu dòng điện thực tế một cách trung thực nhất để rơ le EOCR phân tích các trạng thái quá tải, mất pha hoặc kẹt roto.
-
Cách ly mạch động lực: Tạo ra rào cản cách ly an toàn giữa mạch điện chính điện áp cao và mạch điều khiển điện áp thấp.

Các mã sản phẩm biến dòng 1 pha Schneider SR-CT
| SR-1CT | Biến dòng 1 pha ghép module (100A, 150A, 200A, 300A, 400A) |
|---|---|
| SR-1CT-100 | Biến dòng 1 pha ghép module 100A |
| SR-1CT-150 | Biến dòng 1 pha ghép module 150A |
| SR-1CT-200 | Biến dòng 1 pha ghép module 200A |
| SR-1CT-300 | Biến dòng 1 pha ghép module 300A |
| SR-1CT-400 | Biến dòng 1 pha ghép module 400A |
Tham khảo thêm:
Catalogues: EOCR Schneider new
Catalogues: EOCR Schneeidr old
Lợi ích khi sử dụng SR-1CT-100
Sử dụng biến dòng Module SR-1CT-100 mang lại nhiều lợi ích vượt trội:
-
Tính đồng bộ tuyệt đối: Được thiết kế riêng cho hệ sinh thái Schneider EOCR, đảm bảo tính ổn định và chính xác cao nhất mà các dòng CT thông thường không có được.
-
Độ bền cách điện Megohm cao: Với điện trở cách điện lên tới 10 Megohm, thiết bị vận hành bền bỉ, an toàn trong môi trường công nghiệp có nhiệt độ và độ ẩm cao.
-
Lắp đặt gọn gàng: Cấu trúc Module giúp việc bố trí trong tủ điện thẩm mỹ hơn, tiết kiệm đáng kể diện tích so với các loại biến dòng đúc truyền thống.
-
Dễ dàng bảo trì: Các điểm đấu nối được đánh dấu rõ ràng, hỗ trợ việc kiểm tra và thay thế nhanh chóng khi cần thiết.
-
Tối ưu chi phí: Giúp tận dụng các rơ le dải dòng nhỏ để bảo vệ cho tải lớn, giảm chi phí đầu tư thiết bị bảo vệ.
Kết luận
Biến dòng 1 pha SR-1CT-100 Schneider là phụ kiện then chốt để nâng cấp hệ thống bảo vệ động cơ lên tiêu chuẩn công nghiệp hiện đại. Với sự kết hợp giữa độ chính xác chuẩn xác và thông số cách điện Megohm đáng tin cậy, SR-1CT-100 chính là giải pháp hàng đầu cho các tủ điện điều khiển động cơ dải dòng 100A.
