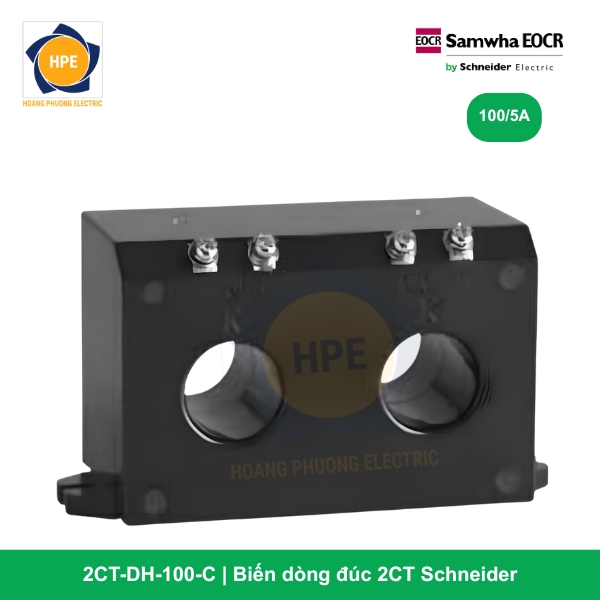

Biến dòng 2 pha 100/5A 2CT-DH-100-C Schneider

Biến dòng 2CT-DH-100-C là phiên bản cải tiến thuộc dòng biến dòng kép (2-phase) của Schneider Electric. Với ký hiệu “DH” đặc trưng cho thiết kế lỗ xuyên cáp linh hoạt và chân đế cố định chắc chắn, sản phẩm là phụ kiện không thể thiếu để phối hợp cùng các bộ rơ le bảo vệ động cơ EOCR nhằm giám sát dòng điện tải lên đến 100A.

Giới thiệu qua về mã hàng 2CT-DH-100-C

Mã hàng 2CT-DH-100-C được thiết kế dưới dạng khối Module tích hợp hai cuộn biến dòng sơ cấp. Tỉ số biến dòng tiêu chuẩn của thiết bị là 100/5A, cho phép chuyển đổi dòng điện từ mạch động lực 100A thành tín hiệu 5A chuẩn xác để cung cấp cho rơ le điều khiển.

Điểm khác biệt của dòng 2CT-DH so với các dòng SR thông thường là cấu trúc lỗ xuyên được tối ưu hóa để dễ dàng luồn các loại cáp điện công nghiệp có lớp vỏ cách điện dày, đồng thời ký hiệu “-C” thường ám chỉ thiết kế có nắp che chắn terminal hoặc phụ kiện kết nối đồng bộ, giúp tăng cường độ an toàn và tính thẩm mỹ cho hệ thống đấu nối.

Thông số kỹ thuật chi tiết

Dưới đây là bảng thông số kỹ thuật chính xác của biến dòng 2CT-DH-100-C trích xuất từ catalogue Schneider Electric:

Chức năng chính của 2CT-DH-100-C

Biến dòng 2CT-DH-100-C đóng vai trò là bộ phận cảm biến đầu vào quan trọng:

• Hạ áp đo lường: Biến đổi dòng điện 100A sơ cấp về 5A, giúp rơ le bảo vệ có thể đo lường và xử lý dữ liệu mà không cần tiếp xúc trực tiếp với cường độ dòng điện lớn.

• Giám sát dòng điện 2 pha: Thiết bị luồn 2 dây pha chính của động cơ 3 pha, cung cấp dữ liệu để rơ le tính toán sự cân bằng pha và phát hiện sớm các sự cố mất pha.

• Bảo vệ an toàn: Tạo lớp cách ly điện học vững chắc giữa mạch động lực và mạch điều khiển nhạy cảm của rơ le EOCR.

• Tương thích cao: Được thiết kế tối ưu để làm việc cùng các dòng rơ le điện tử như EOCR-SS, EOCR-AR, EOCR-3DE.

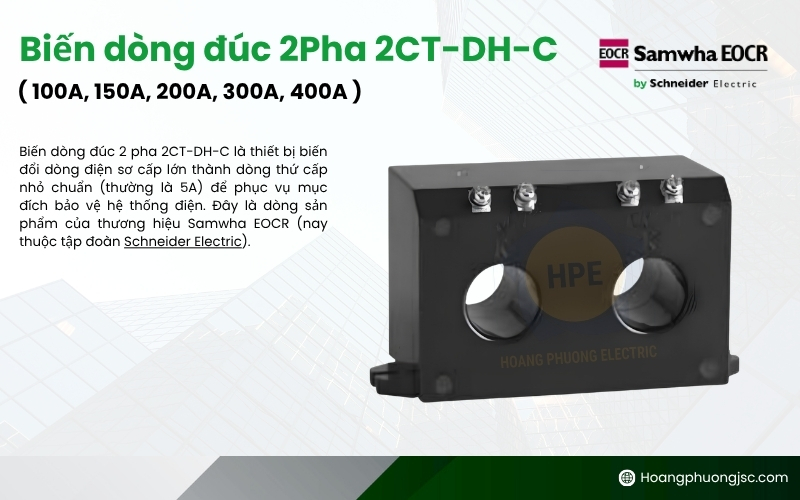

Các mã sản phẩm biến dòng Schneider 2CT-DH-C

Tham khảo thêm:Tài liệu Catalog EOCR

Lợi ích khi sử dụng 2CT-DH-100-C

Lựa chọn mã hàng 2CT-DH-100-C mang lại nhiều ưu điểm thực tế cho người sử dụng:

• Thiết kế lỗ xuyên thông minh: Hỗ trợ luồn cáp điện 100A một cách dễ dàng, giảm ứng suất cơ học lên thân thiết bị và đầu cốt.

• Độ bền cách điện tuyệt đối: Với thông số cách điện 10 Megohm, sản phẩm ngăn ngừa hoàn toàn các hiện tượng nhiễu tín hiệu hoặc rò điện, đảm bảo rơ le luôn nhận dữ liệu trung thực nhất.

• Tiết kiệm diện tích tủ điện: Cấu trúc Module tích hợp 2 pha giúp tủ điện gọn gàng hơn, giảm bớt số lượng phụ kiện lắp đặt so với việc dùng 2 biến dòng rời.

• Độ bền nhiệt vượt trội: Thiết bị hoạt động ổn định trong dải nhiệt độ rộng, không bị biến dạng vỏ nhựa dưới tác động nhiệt của dòng điện tải cao liên tục.

• Lắp đặt chuyên nghiệp: Hỗ trợ các chân cài hoặc bắt vít vững chắc, tạo sự đồng bộ thẩm mỹ cao cho hệ thống tủ bảng điện hiện đại.

Hướng dẫn lắp đặt và lưu ý

Để đảm bảo thiết bị hoạt động chính xác 100%, kỹ thuật viên cần lưu ý:

1. Chiều luồn dây: Đảm bảo luồn cáp qua lỗ biến dòng theo đúng chiều từ nguồn đến tải (thường được đánh dấu trên thân thiết bị).

2. Đấu nối thứ cấp: Hai đầu dây tín hiệu 5A từ biến dòng về rơ le phải được siết chặt. Tuyệt đối không để hở mạch thứ cấp khi đang có dòng chạy ở phía sơ cấp.

3. Môi trường lắp đặt: Nên lắp thiết bị trong tủ điện khô ráo, tránh những nơi có hơi ẩm trực tiếp để duy trì điện trở cách điện Megohm ở mức tốt nhất.

Kết luận

Biến dòng 2 pha 2CT-DH-100-C Schneider là phụ kiện tin cậy, đạt độ chuẩn xác cao cho các hệ thống bảo vệ động cơ dải dòng 100A. Với uy tín từ Schneider Electric và thông số kỹ thuật Megohm ấn tượng, đây là sự lựa chọn hàng đầu cho các dự án điện công nghiệp yêu cầu sự ổn định và an toàn bền bỉ.
