Biến dòng 3 pha SR-3CT-200 là thiết bị cảm biến dòng điện cao cấp thuộc hệ sinh thái phụ kiện rơ le bảo vệ động cơ EOCR của Schneider Electric. Đây là dòng biến dòng khối (Block) tích hợp cả 3 pha vào một Module duy nhất, được thiết kế đặc biệt để giám sát và bảo vệ các động cơ 3 pha công suất lớn với dải dòng định mức lên đến 200A.

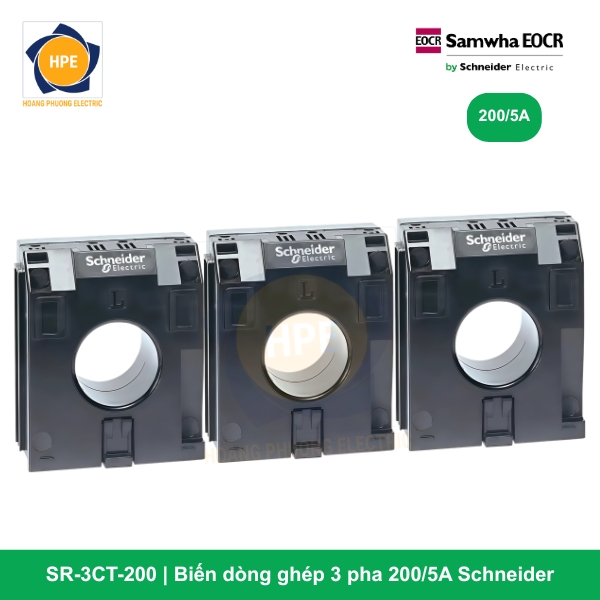

Giới thiệu chi tiết về mã hàng SR-3CT-200
Mã hàng SR-3CT-200 đại diện cho công nghệ biến dòng hiện đại, thay thế hoàn toàn việc sử dụng 3 biến dòng đơn lẻ cồng kềnh. Với thiết kế tích hợp 3 cuộn dây sơ cấp bên trong một khối nhựa kỹ thuật vững chắc, thiết bị cho phép đo lường trực tiếp dòng điện của cả 3 dây pha (L1, L2, L3) cùng lúc.
Với tỉ số biến dòng tiêu chuẩn 200/5A, SR-3CT-200 đóng vai trò là bộ chuyển đổi dữ liệu từ mạch động lực có cường độ dòng điện cao (200A) về mức tín hiệu điều khiển thấp (5A). Tín hiệu này cực kỳ quan trọng để các bộ rơ le kỹ thuật số như EOCR-3DE, EOCR-FDE có thể phân tích chính xác tình trạng sức khỏe của động cơ, từ đó đưa ra các quyết định bảo vệ kịp thời.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật đầy đủ của biến dòng SR-3CT-200, trích xuất chính xác từ tài liệu kỹ thuật chính thức của hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | Phụ kiện rơ le bảo vệ EOCR |
| Mã sản phẩm | SR-3CT-200 |
| Kiểu thiết kế | Module tích hợp 3 pha (3-Phase CT Block) |
| Dòng điện sơ cấp định mức (Ip) | 200A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 200:5 |
| Độ chính xác (Accuracy Class) | +/- 1% |
| Điện trở cách điện (Insulation) | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức tối đa | 600V AC |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ môi trường vận hành | -20°C đến +60°C |
| Tiêu chuẩn chất lượng | IEC 6094-1, IEC 60947 |
| Vật liệu vỏ | Nhựa ABS/PC chống cháy |
| Thiết bị tương thích | Các dòng Rơ le EOCR dải dòng 05 (0.5A – 6A) |
Chức năng cốt lõi của biến dòng SR-3CT-200
SR-3CT-200 không chỉ là thiết bị đo lường đơn thuần, nó là “hệ thần kinh” cảm giác của hệ thống bảo vệ:
-
Chuẩn hóa dòng điện 3 pha dải rộng: Hạ dòng điện từ 200A xuống mức 5A chuẩn. Điều này giúp hệ thống rơ le điều khiển trung tâm tiếp nhận dữ liệu an toàn mà không bị quá tải nhiệt hay cháy hỏng mạch điện tử.
-
Giám sát mất cân bằng pha tuyệt đối: Bằng cách đo trực tiếp cả 3 pha thay vì dự đoán, SR-3CT-200 giúp rơ le phát hiện ngay lập tức tình trạng lệch pha hoặc mất pha dù là nhỏ nhất. Điều này cực kỳ quan trọng đối với các động cơ 200A vì chỉ cần mất cân bằng pha nhẹ cũng có thể gây nóng cuộn dây và cháy động cơ rất nhanh.
-
Cung cấp dữ liệu bảo vệ quá tải và thiếu tải: Tín hiệu trung thực từ 3 cuộn dây giúp rơ le phân tích trạng thái tải của động cơ theo thời gian thực. Khi có sự cố kẹt cơ khí khiến dòng điện tăng vọt, rơ le sẽ nhận diện qua biến dòng và ngắt mạch ngay lập tức.
-
Cách ly an toàn điện học: Thiết bị tạo ra rào cản cách ly vững chắc với điện trở 10 Megohm, ngăn chặn hoàn toàn việc điện áp cao từ mạch động lực 200A xâm nhập vào mạch điều khiển rơ le, đảm bảo an toàn cho thiết bị và nhân viên kỹ thuật.
Các mã sản phẩm biến dòng Schneider SR-CT

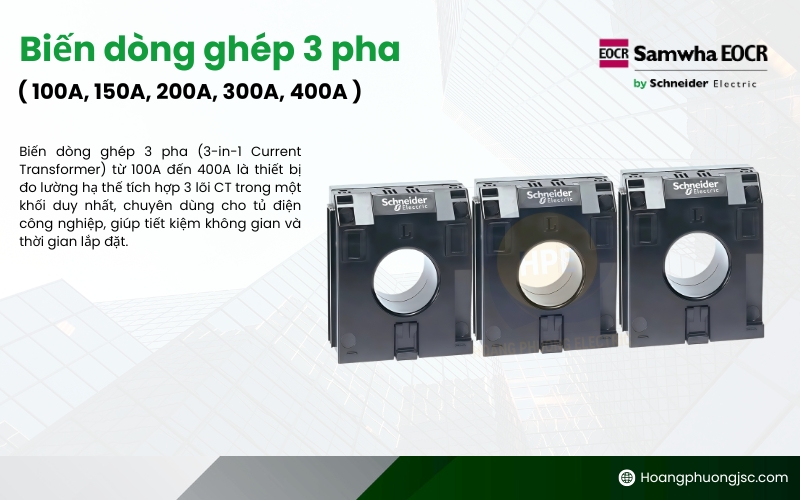

| 3CT | Biến dòng ghép 3P ( 100A, 150A, 200A, 300A, 400A ) |
| SR-3CT-100 | Biến dòng 3 pha 100/5A, dạng ghép module |
| SR-3CT-150 | Biến dòng 3 pha 150/5A, dạng ghép module |
| SR-3CT-200 | Biến dòng 3 pha 200/5A, dạng ghép module |
| SR-3CT-300 | Biến dòng 3 pha 300/5A, dạng ghép module |
| SR-3CT-400 | Biến dòng 3 pha 400/5A, dạng ghép module |
Tham khảo thêm:Tài liệu Catalog EOCR
Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
Việc đầu tư mã hàng SR-3CT-200 mang lại những giá trị lâu dài về mặt vận hành:
-
Tính chính xác và ổn định cao: Sai số chỉ +/- 1% đảm bảo rơ le luôn hoạt động dựa trên các con số thực tế, tránh tình trạng dừng máy ảo (nuisance tripping) gây gián đoạn sản xuất.
-
Độ bền cách điện Megohm tiêu chuẩn: Thông số 10 Megohm giúp thiết bị duy trì hiệu suất làm việc trong môi trường công nghiệp có nhiều hơi ẩm, bụi bẩn hoặc dầu mỡ mà không bị suy giảm khả năng cách điện.
-
Tối ưu không gian lắp đặt: Thiết kế khối “3 trong 1” vô cùng gọn gàng. So với việc lắp 3 biến dòng đúc rời cồng kềnh, SR-3CT-200 giúp tiết kiệm diện tích trên panel tủ điện, làm cho tủ điện trở nên khoa học và chuyên nghiệp hơn.
-
Tiết kiệm thời gian và chi phí thi công: Kỹ thuật viên chỉ cần cố định một khối Module và đấu nối hệ thống dây tín hiệu tập trung, giúp rút ngắn đáng kể thời gian lắp ráp tủ điện.
-
Khả năng chịu nhiệt và va đập: Vỏ nhựa PC chất lượng cao giúp thiết bị chịu được nhiệt độ vận hành liên tục 60°C và các rung động cơ học mạnh mẽ trong nhà máy.

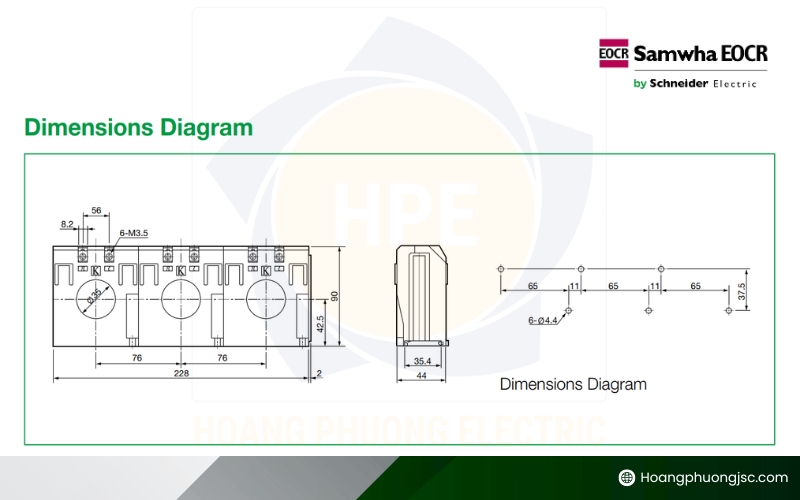

Hướng dẫn lắp đặt và lưu ý kỹ thuật quan trọng
Để thiết bị SR-3CT-200 hoạt động bền bỉ, cần lưu ý các điểm sau:
-
Thứ tự luồn dây: Phải luồn cả 3 dây pha L1, L2, L3 qua 3 lỗ tròn trên thân biến dòng. Cần chú ý chiều dòng điện đi từ Nguồn đến Tải phải đúng theo hướng dẫn trên thân máy (thường ký hiệu K-L).
-
Cố định cáp dẫn: Với dòng 200A, cáp điện thường khá nặng và cứng. Cần đảm bảo cáp được cố định chắc chắn, không đè nặng hoặc làm biến dạng vỏ nhựa của biến dòng.
-
Đấu nối mạch thứ cấp: Các đầu dây tín hiệu 5A từ SR-3CT-200 về rơ le phải được siết chặt bằng đầu cốt. Lưu ý đặc biệt: Không bao giờ để hở mạch thứ cấp khi đang có dòng điện chạy ở mạch sơ cấp để tránh nguy hiểm do điện áp cảm ứng cao.
-
Vệ sinh và bảo trì: Cần định kỳ kiểm tra các đầu nối và vệ sinh bề mặt thiết bị để đảm bảo khả năng tản nhiệt và duy trì thông số Megohm ở mức tốt nhất.
Kết luận
Biến dòng 3 pha SR-3CT-200 Schneider là sự lựa chọn hàng đầu cho các hệ thống điện đòi hỏi tính an toàn và độ chính xác cao ở dải dòng 200A. Với thiết kế Module 3 pha đồng bộ, thông số kỹ thuật chuẩn xác theo tài liệu Schneider và độ bền Megohm vượt trội, sản phẩm này không chỉ bảo vệ tài sản của doanh nghiệp mà còn khẳng định sự tin cậy trong quy trình vận hành điện công nghiệp.
