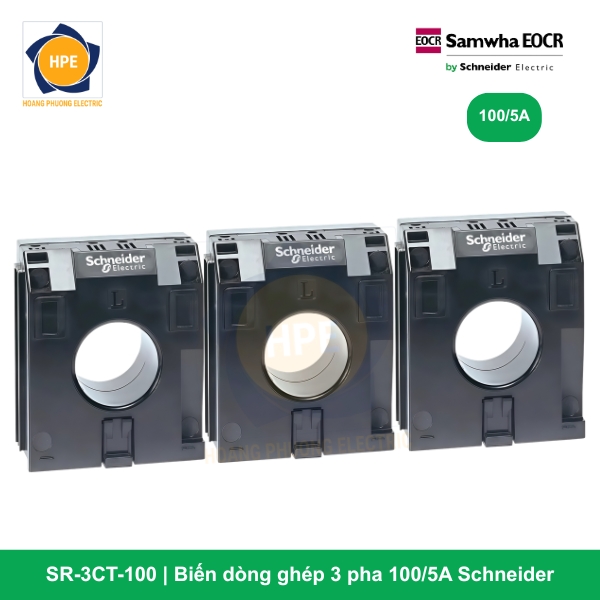

Biến dòng 3 pha 100/5A SR-3CT-100 Schneider

Biến dòng 3 pha SR-3CT-100 là dòng phụ kiện cao cấp nhất trong hệ sinh thái biến dòng Module của Schneider Electric. Khác với dòng 1 pha (SR-1CT) hay 2 pha (SR-2CT), mã hàng SR-3CT được thiết kế để giám sát trực tiếp dòng điện trên cả 3 pha của hệ thống, mang lại độ chính xác tuyệt đối và khả năng bảo vệ tối ưu cho các động cơ công suất lớn.

Giới thiệu chi tiết về mã hàng SR-3CT-100

Mã hàng SR-3CT-100 là máy biến dòng (Current Transformer) dạng khối Module tích hợp 3 pha. Đây là giải pháp “3 trong 1” hoàn hảo, gom 3 cuộn biến dòng sơ cấp vào một khối duy nhất. Với tỉ số biến dòng 100/5A, thiết bị chuyên dùng để biến đổi dòng điện tải thực tế (lên đến 100A) thành dòng tín hiệu 5A chuẩn để cung cấp cho các bộ rơ le bảo vệ động cơ kỹ thuật số EOCR.

Việc đo lường đồng thời cả 3 pha giúp hệ thống bảo vệ không bỏ sót bất kỳ sự biến động nhỏ nào trên từng dây pha. SR-3CT-100 là lựa chọn ưu tiên cho các ứng dụng đòi hỏi tiêu chuẩn an toàn khắt khe, nơi việc tính toán dòng pha giả định (như ở dòng 2 pha) là chưa đủ đáp ứng độ nhạy của hệ thống.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng SR-3CT-100, trích xuất chính xác từ tài liệu kỹ thuật (Catalogue) của hãng Schneider Electric:

Chức năng cốt lõi của biến dòng SR-3CT-100

SR-3CT-100 đóng vai trò là “cơ quan cảm giác” toàn diện của hệ thống bảo vệ:

1. Chuẩn hóa dòng điện 3 pha: Biến đổi dòng điện 100A chạy qua 3 pha động lực thành tín hiệu 5A chuẩn. Điều này giúp các rơ le điện tử có thể đo lường trực tiếp cường độ dòng điện của từng pha một cách độc lập.

2. Giám sát mất pha và lệch pha tuyệt đối: Vì giám sát cả 3 pha, SR-3CT-100 có khả năng nhận diện ngay lập tức sự cố mất pha hoặc mất cân bằng dòng điện giữa các pha với độ nhạy cực cao, bảo vệ động cơ khỏi tình trạng cháy cuộn dây do quá nhiệt cục bộ.

3. Bảo vệ chống quá tải và thiếu tải: Tín hiệu trung thực từ 3 pha giúp rơ le phân tích chính xác trạng thái tải. Khi bất kỳ pha nào có dòng điện vượt ngưỡng cài đặt (quá tải) hoặc giảm đột ngột (thiếu tải/chạy không tải), hệ thống sẽ tác động kịp thời.

4. Cách ly điện áp cao: Thiết bị tạo ra rào cản cách ly an toàn giữa lưới điện động lực dải 100A và mạch điều khiển điện tử nhạy cảm, ngăn ngừa các sự cố phóng điện gây hư hỏng rơ le điều khiển trung tâm.

Các mã sản phẩm biến dòng Schneider SR-CT

Tham khảo thêm:Tài liệu Catalog EOCR

Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp

Sản phẩm SR-3CT-100 mang lại những giá trị đặc biệt cho các hệ thống điện chuyên nghiệp:

• Tính chính xác tối đa: Việc đo lường trực tiếp 3 pha (thay vì 2 pha) giúp giảm thiểu sai số trong các hệ thống điện có sóng hài hoặc phụ không cân bằng lớn. Sai số +/- 1% đảm bảo rơ le luôn có dữ liệu chính xác nhất.

• Độ bền cách điện Megohm vượt trội: Thông số điện trở cách điện 10 Megohm giúp thiết bị hoạt động bền bỉ trong môi trường nhà máy vốn nhiều bụi bẩn và độ ẩm, đảm bảo không xảy ra hiện tượng rò rỉ tín hiệu làm sai lệch kết quả đo.

• Thiết kế Module 3 pha gọn gàng: Mặc dù tích hợp 3 cuộn dây, nhưng SR-3CT-100 vẫn giữ được thiết kế khối Module vô cùng gọn gàng. Việc lắp đặt 1 khối SR-3CT-100 thay vì 3 biến dòng đơn giúp tiết kiệm diện tích tủ điện và giảm 70% thời gian đấu nối dây.

• Khả năng chịu nhiệt và độ bền cơ khí: Vỏ nhựa chống cháy tiêu chuẩn Schneider giúp thiết bị chịu được nhiệt độ lên đến 60°C và chống chịu được các rung động mạnh từ máy móc xung quanh.

• Đồng bộ hóa hệ thống: Là phụ kiện chính hãng, SR-3CT-100 đảm bảo tính tương thích 100% với các rơ le EOCR, giúp quy trình thiết lập và vận hành trở nên đơn giản, tin cậy.

Hướng dẫn lắp đặt và lưu ý kỹ thuật quan trọng

Để SR-3CT-100 phát huy tối đa hiệu quả bảo vệ, kỹ thuật viên cần lưu ý:

1. Luồn đủ 3 dây pha: Khác với dòng 2 pha, bạn cần luồn cả 3 dây pha (L1, L2, L3) qua 3 lỗ tương ứng trên thiết bị. Cần đảm bảo thứ tự pha và chiều dòng điện (từ nguồn đến tải) đúng theo ký hiệu trên mặt thiết bị.

2. Kết nối thứ cấp: Phải đảm bảo các đầu dây tín hiệu nối về rơ le được siết chặt. Tuyệt đối không được để hở mạch thứ cấp của biến dòng khi đang có điện ở mạch sơ cấp.

3. Tiết diện cáp dẫn: Sử dụng cáp điện phù hợp với dòng 100A. Lỗ thông của SR-3CT-100 được thiết kế đủ rộng cho hầu hết các loại cáp tiêu chuẩn dải 100A hiện nay.

4. Vị trí lắp đặt: Nên lắp đặt thiết bị ở nơi khô ráo, thoáng khí bên trong tủ điện để duy trì điện trở cách điện Megohm ở trạng thái tốt nhất.

Kết luận

Biến dòng 3 pha SR-3CT-100 Schneider là giải pháp giám sát dòng điện hoàn hảo nhất cho các hệ thống bảo vệ động cơ dải dòng 100A. Với thiết kế Module 3 pha tích hợp, độ chính xác cao và thông số cách điện chuẩn Megohm, sản phẩm không chỉ mang lại sự an tâm tuyệt đối về mặt kỹ thuật mà còn giúp doanh nghiệp tối ưu hóa chi phí lắp đặt và vận hành hệ thống điện công nghiệp.
