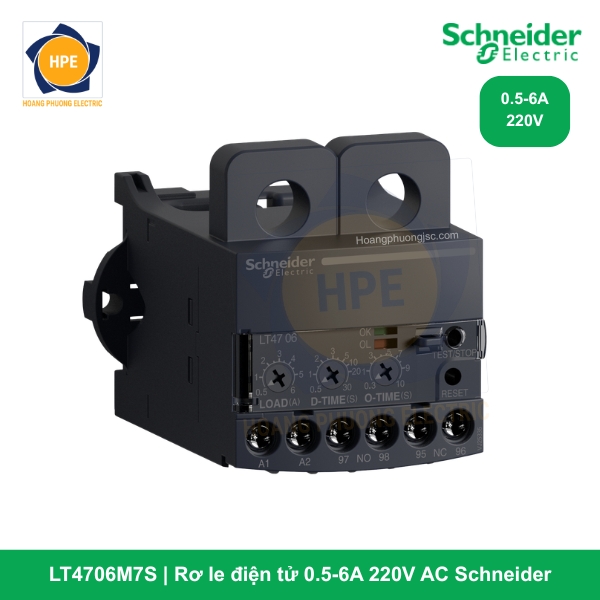

Rơ le điện tử LT4706M7S Schneider | Bảo vệ quá dòng 0.5-6A

Rơ le điện tử LT4706M7S thuộc dòng TeSys LT47 của Schneider Electric là thiết bị bảo vệ quá dòng trạng thái rắn (solid-state) với thiết kế cực kỳ nhỏ gọn. Khác với dòng LR97D lắp trực tiếp dưới Contactor, dòng LT47 thường được lắp trên thanh ray (Rail) và luồn dây động lực qua lỗ CT tích hợp, mang lại độ bền cao và khả năng giám sát dòng điện chính xác tuyệt đối.

Giới thiệu chi tiết về mã hàng LT4706M7S

Mã hàng LT4706M7S được thiết kế để bảo vệ các động cơ 3 pha có công suất nhỏ với dải dòng điều chỉnh từ 0.5A đến 6A. Điểm đặc biệt của mã này là ký tự “S” ở cuối, biểu thị chế độ Manual Reset (Reset bằng tay), giúp người vận hành bắt buộc phải kiểm tra sự cố trước khi khởi động lại hệ thống.

Thiết bị vận hành với nguồn điều khiển 200…240V AC (M7). Với thiết kế 2 lỗ CT có đường kính 12mm, LT4706M7S cho phép luồn dây cáp động lực dễ dàng, giúp cách ly hoàn toàn mạch điều khiển và mạch động lực, tăng cường độ an toàn và độ bền cho thiết bị.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Bảng thông số kỹ thuật được trích xuất trực tiếp từ tài liệu kỹ thuật chính hãng:

Tìm hiểu thêm tại:

schneider-electric-tesys-lt47

schneider-electric-lt47-chinh-hang schneider-electric-tesys-lt47

Chức năng bảo vệ đặc trưng của LT4706M7S

LT4706M7S cung cấp khả năng bảo vệ toàn diện cho động cơ nhỏ:

1. Bảo vệ quá tải chính xác (Imax > Iset): Giám sát dòng điện thực tế qua 2 lỗ CT. Khi động cơ vận hành ổn định và dòng điện vượt ngưỡng cài đặt, rơ le sẽ ngắt sau thời gian trễ O-TIME.

2. Độ nhạy mất pha cao: Phát hiện sự cố mất pha và ngắt mạch kịp thời, bảo vệ cuộn dây động cơ không bị cháy do lệch pha.

3. Chống kẹt Rô-to & Kẹt cơ khí: Phát hiện dòng điện tăng vọt gấp 3 lần dòng cài đặt. Rơ le phản ứng nhanh chóng để ngắt mạch, bảo vệ các bộ phận cơ khí.

4. Chức năng Shock Relay: Nếu cài đặt O-TIME ở mức tối thiểu (0.2s – 0.3s), thiết bị sẽ tác động như một rơ le chống sốc cơ khí đột ngột.

Các mã sản phẩm của rơ le LT47

Hướng dẫn cài đặt và LED hiển thị

Thiết bị được trang bị 3 núm điều chỉnh linh hoạt:

• LOAD: Cài đặt dòng chạy thực tế của động cơ (0.5 – 6A).

• D-TIME: Thời gian trễ khởi động (0.5 – 30s) để vượt qua dòng khởi động.

• O-TIME: Thời gian trễ tác động khi xảy ra quá tải (0.2 – 10s).

Hệ thống đèn LED chẩn đoán:

• LED Xanh: Báo nguồn cấp đã sẵn sàng.

• LED Đỏ: Sáng khi xảy ra sự cố quá tải hoặc nhấp nháy báo lỗi pha, giúp kỹ thuật viên nhận diện nhanh nguyên nhân dừng máy.

Lợi ích khi sử dụng LT4706M7S

• Kích thước siêu nhỏ gọn: Tiết kiệm không gian tủ điện tối đa.

• Chế độ Reset thủ công an toàn: Ngăn chặn việc khởi động lại máy khi chưa xử lý xong sự cố, đảm bảo an toàn cho máy móc.

• Không sai số do nhiệt: Công nghệ điện tử giúp rơ le hoạt động chính xác trong các môi trường tủ điện nóng, vốn là tác nhân gây nhảy nhầm ở rơ le nhiệt truyền thống.

• Độ bền cao: Thiết kế lỗ xuyên cáp giúp thiết bị không tiếp xúc trực tiếp với hồ quang, kéo dài tuổi thọ sử dụng.

Kết luận

Rơ le điện tử LT4706M7S Schneider là lựa chọn kinh tế và tin cậy để bảo vệ các động cơ công suất nhỏ từ 0.5A đến 6A. Với dải nguồn 220V phổ biến và chế độ Reset tay an toàn, sản phẩm đảm bảo hệ thống của bạn luôn vận hành trong tầm kiểm soát.
