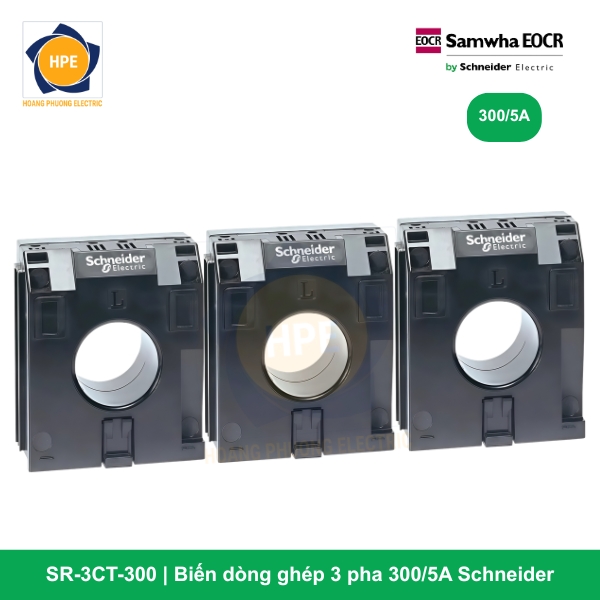

Biến dòng 3 pha SR-3CT-300 là giải pháp cảm biến dòng điện cao cấp nhất trong hệ sinh thái phụ kiện rơ le bảo vệ động cơ EOCR của Schneider Electric. Được thiết kế dưới dạng khối Module tích hợp 3 pha đồng nhất, sản phẩm chuyên dùng để giám sát và bảo vệ các động cơ 3 pha công suất lớn với dải dòng định mức lên đến 300A, đảm bảo tính chính xác tuyệt đối và an toàn tối đa cho hệ thống điện công nghiệp.
Giới thiệu chi tiết về mã hàng SR-3CT-300
Mã hàng SR-3CT-300 đại diện cho công nghệ biến dòng khối (Current Transformer Block) hiện đại nhất của Schneider. Thay vì phải sử dụng 3 biến dòng đơn lẻ cồng kềnh và khó lắp đặt, SR-3CT-300 tích hợp cả 3 cuộn sơ cấp vào một thân Module duy nhất. Với tỉ số biến dòng 300/5A, thiết bị có khả năng chuyển đổi dòng điện tải thực tế cực lớn (300A) thành tín hiệu dòng điện tiêu chuẩn (5A) để cung cấp cho các bộ rơ le bảo vệ kỹ thuật số.

Việc giám sát trực tiếp đồng thời cả 3 pha (L1, L2, L3) giúp SR-3CT-300 loại bỏ hoàn toàn các sai số tính toán, cung cấp dữ liệu trung thực nhất về trạng thái vận hành của động cơ. Đây là linh kiện không thể thiếu trong các tủ điện điều khiển trạm bơm, hệ thống thông gió hầm mỏ, và các dây chuyền sản xuất tải nặng.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng SR-3CT-300, trích xuất từ tài liệu kỹ thuật chính thức của hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | Phụ kiện rơ le bảo vệ EOCR |
| Mã sản phẩm | SR-3CT-300 |
| Kiểu thiết kế | Module tích hợp 3 pha (3-Phase CT Block) |
| Dòng điện sơ cấp định mức (Ip) | 300A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 300:5 |
| Độ chính xác (Accuracy Class) | +/- 1% |
| Điện trở cách điện (Insulation) | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức tối đa | 600V AC |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ môi trường vận hành | -20°C đến +60°C |
| Vật liệu thân vỏ | Nhựa ABS/PC chống cháy cao cấp |
| Thiết bị tương thích | Rơ le EOCR-3DE, EOCR-FDE, EOCR-3EZ, EOCR-FEZ |
Chức năng cốt lõi của biến dòng SR-3CT-300
SR-3CT-300 đóng vai trò là “mắt thần” giám sát toàn diện cho động cơ 3 pha:
-
Chuẩn hóa dòng điện công suất lớn: Hạ dòng điện từ 300A xuống mức tín hiệu 5A an toàn. Điều này cho phép rơ le bảo vệ dải dòng nhỏ có thể quản lý các động cơ siêu tải một cách hiệu quả mà không bị cháy hỏng mạch đo lường.
-
Giám sát sự cố pha tuyệt đối: Nhờ đo trực tiếp 3 pha, thiết bị giúp rơ le phát hiện ngay lập tức tình trạng mất pha, lệch pha hoặc mất cân bằng dòng điện. Với các động cơ 300A, việc mất pha có thể gây cháy cuộn dây chỉ trong vài giây nếu không được bảo vệ bởi CT 3 pha chuẩn xác.
-
Phát hiện lỗi quá tải và kẹt roto: Tín hiệu trung thực từ 3 cuộn dây giúp rơ le phân tích chính xác dòng khởi động và dòng vận hành. Khi xảy ra sự cố cơ khí gây kẹt roto, dòng điện tăng vọt sẽ được phản hồi tức thì để ngắt mạch bảo vệ.
-
Cách ly an toàn điện cao áp: Tạo ra rào cản cách điện vững chắc lên đến 10 Megohm, bảo vệ mạch điều khiển nhạy cảm khỏi các xung nhiễu và điện áp cao từ mạch động lực 300A.

Các mã sản phẩm biến dòng Schneider SR-CT
| 3CT | Biến dòng ghép 3P ( 100A, 150A, 200A, 300A, 400A ) |
| SR-3CT-100 | Biến dòng 3 pha 100/5A, dạng ghép module |
| SR-3CT-150 | Biến dòng 3 pha 150/5A, dạng ghép module |
| SR-3CT-200 | Biến dòng 3 pha 200/5A, dạng ghép module |
| SR-3CT-300 | Biến dòng 3 pha 300/5A, dạng ghép module |
| SR-3CT-400 | Biến dòng 3 pha 400/5A, dạng ghép module |
Tham khảo thêm:Tài liệu Catalog EOCR
Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
Sản phẩm SR-3CT-300 mang lại giá trị vận hành và kinh tế bền vững:
-
Tính chính xác và ổn định vượt trội: Sai số +/- 1% đảm bảo hệ thống bảo vệ không bao giờ xảy ra tình trạng “nhảy rơ le ảo” (nuisance tripping), giúp dây chuyền sản xuất vận hành liên tục.
-
Độ bền cách điện Megohm tiêu chuẩn: Thông số 10 Megohm đảm bảo thiết bị hoạt động tin cậy trong môi trường nhà máy nhiều bụi bẩn, hơi ẩm và nhiệt độ cao mà không bị suy giảm tín hiệu cách điện.
-
Tối ưu hóa không gian tủ bảng điện: Thiết kế Module khối “3 trong 1” cực kỳ gọn gàng. So với việc lắp 3 biến dòng đúc rời cồng kềnh cho dải 300A, SR-3CT-300 giúp tiết kiệm diện tích và làm tủ điện trông khoa học hơn.
-
Tiết kiệm thời gian thi công: Kỹ thuật viên chỉ cần lắp đặt một khối duy nhất và đấu nối tín hiệu tập trung, giúp rút ngắn 70% thời gian thi công so với phương pháp lắp CT đơn lẻ.
-
Khả năng chịu nhiệt và va đập: Vỏ nhựa chất lượng cao chịu được nhiệt độ vận hành 60°C và các rung động mạnh từ động cơ tải nặng xung quanh.
Hướng dẫn lắp đặt và lưu ý kỹ thuật quan trọng
Để biến dòng SR-3CT-300 hoạt động bền bỉ, cần lưu ý các điểm sau:
-
Luồn đủ 3 dây pha: Phải luồn cả 3 dây pha L1, L2, L3 qua 3 lỗ tròn tương ứng trên thân biến dòng. Lưu ý chiều dòng điện đi từ Nguồn (K) đến Tải (L) theo đúng mũi tên trên mặt thiết bị.
-
Cố định dây dẫn: Với dải dòng 300A, dây cáp điện rất to và nặng. Cần cố định dây chắc chắn để tránh trọng lượng dây đè làm nứt vỡ vỏ nhựa của biến dòng.
-
Đấu nối mạch thứ cấp: Các terminal tín hiệu từ SR-3CT-300 về rơ le phải được siết chặt bằng đầu cốt. Tuyệt đối không được để hở mạch thứ cấp khi đang có dòng điện sơ cấp chạy qua để tránh nguy hiểm do điện áp cao cảm ứng.
-
Bảo trì định kỳ: Vệ sinh bề mặt thiết bị định kỳ để đảm bảo khả năng tản nhiệt và duy trì thông số cách điện Megohm ở mức tốt nhất.
Kết luận
Biến dòng 3 pha SR-3CT-300 Schneider là giải pháp hoàn hảo nhất cho việc giám sát và bảo vệ các động cơ dải dòng 300A. Với thiết kế Module 3 pha tích hợp, độ chính xác tuyệt đối và thông số cách điện chuẩn Megohm, sản phẩm không chỉ mang lại sự an tâm về mặt kỹ thuật mà còn khẳng định tính chuyên nghiệp và hiệu quả kinh tế cho hệ thống điện của doanh nghiệp.
