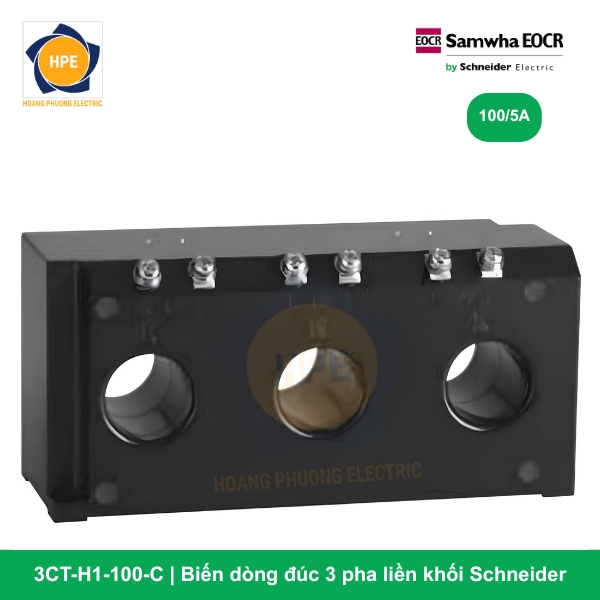

Biến dòng 3CT-H1-100-C là dòng phụ kiện biến dòng khối (3-Phase Current Transformer Block) cao cấp của Schneider Electric. Đây là giải pháp giám sát dòng điện “tất cả trong một”, được thiết kế để đo lường đồng thời cả 3 pha của hệ thống điện, mang lại độ chính xác vượt trội và khả năng bảo vệ tối ưu cho các động cơ 3 pha dải dòng 100A.
Giới thiệu chi tiết về mã hàng 3CT-H1-100-C
Mã hàng 3CT-H1-100-C thuộc phân khúc biến dòng thế hệ mới với thiết kế dạng khối (Block type). Khác với các dòng CT rời, sản phẩm này tích hợp sẵn 3 cuộn dây sơ cấp bên trong một Module duy nhất, giúp việc lắp đặt trở nên đồng bộ và chuyên nghiệp hơn.
Với tỉ số biến dòng 100/5A, thiết bị chuyển đổi dòng điện tải thực tế 100A thành dòng tín hiệu 5A để cung cấp cho các bộ rơ le bảo vệ kỹ thuật số EOCR. Ký hiệu “H1” đặc trưng cho dòng có cấu trúc lỗ xuyên tiêu chuẩn cho cáp 100A và chân đế cố định vững chắc trên thanh DIN Rail hoặc panel tủ điện. Chữ “-C” xác nhận sản phẩm có nắp bảo vệ Terminal, giúp tăng cường tính an toàn khi vận hành.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật đầy đủ của biến dòng 3CT-H1-100-C, trích xuất từ catalogue chính thức của hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | 3CT-H1-100-C |
| Loại thiết bị | Biến dòng khối tích hợp 3 pha |
| Dòng điện sơ cấp định mức (Ip) | 100A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 100:5 |
| Cấp chính xác (Accuracy) | +/- 1% |
| Điện trở cách điện | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức tối đa | 600V AC |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ môi trường vận hành | -20°C đến +60°C |
| Vật liệu thân vỏ | Nhựa PC/ABS chống cháy |
| Phụ kiện đi kèm | Nắp che Terminal bảo vệ |
| Tương thích | Rơ le EOCR-3DE, EOCR-FDE, EOCR-3EZ, PMZ |
Chức năng cốt lõi của biến dòng 3CT-H1-100-C
Thiết bị đóng vai trò là “trung tâm cảm biến” cho hệ thống bảo vệ động cơ:
-
Chuẩn hóa dòng điện 3 pha: Biến đổi dòng điện dải 100A của cả 3 pha về mức 5A. Việc đo lường đồng thời 3 pha giúp rơ le có dữ liệu thực tế nhất, thay vì dữ liệu giả định như các dòng 2 pha.
-
Giám sát mất cân bằng và lỗi pha tuyệt đối: Nhờ đo trực tiếp từng pha, 3CT-H1-100-C giúp rơ le phát hiện nhanh nhất các sự cố mất pha nguồn, lệch pha tải hoặc mất cân bằng dòng điện, ngăn ngừa cháy động cơ do quá nhiệt cục bộ.
-
Phát hiện quá tải và kẹt cơ khí: Tín hiệu trung thực từ 3 cuộn dây giúp rơ le phân tích chính xác trạng thái tải. Khi có sự cố kẹt roto, dòng điện tăng vọt trên các pha sẽ được CT phản hồi ngay lập tức để ngắt mạch.
-
Cách ly điện áp cao: Tạo rào cản cách điện 10 Megohm vững chắc, bảo vệ mạch điều khiển vi xử lý nhạy cảm khỏi điện áp cao và xung nhiễu từ mạch động lực.

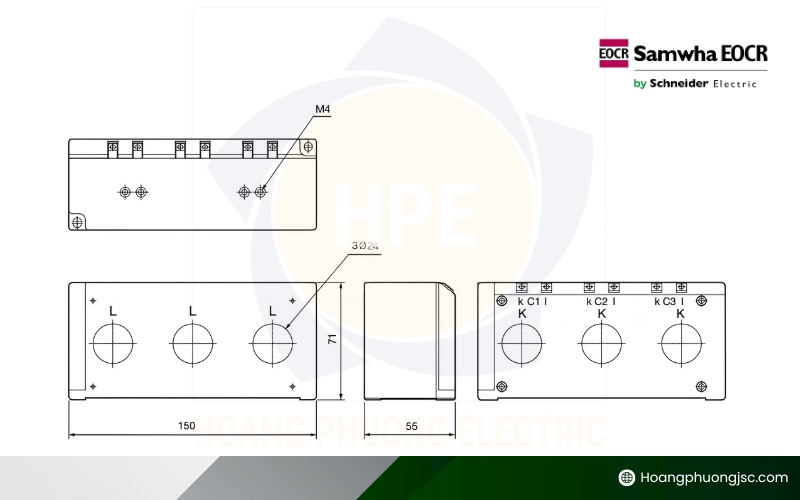

Các mã sản phẩm biến dòng Schneider 3CT-C

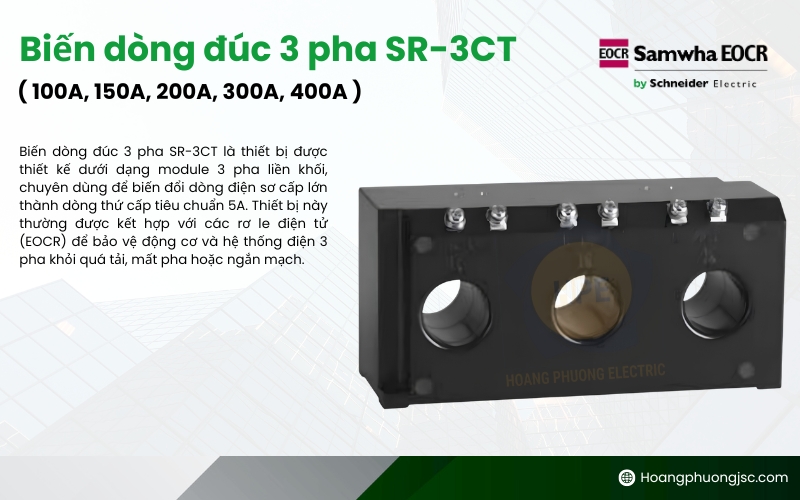

| 3CT-C | Biến dòng đúc 3P (100A, 150A, 200A, 300A, 400A) |
| 3CT-H1-100-C | Biến dòng đúc 3 pha 100/5A, dạng đúc liền khối |
| 3CT-HH-150-C | Biến dòng đúc 3 pha 150/5A, dạng đúc liền khối |
| 3CT-H2-200-C | Biến dòng đúc 3 pha 200/5A, dạng đúc liền khối |
| 3CT-H3-300-C | Biến dòng đúc 3 pha 300/5A, dạng đúc liền khối |
| 3CT-H4-400-C | Biến dòng đúc 3 pha 400/5A, dạng đúc liền khối |
Tham khảo thêm:Tài liệu Catalog EOCR
Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
Sử dụng mã hàng 3CT-H1-100-C mang lại nhiều lợi thế về thi công và vận hành:
-
Độ chính xác tối đa: Sai số +/- 1% trên cả 3 pha đảm bảo hệ thống bảo vệ phản ứng chuẩn xác nhất, loại bỏ tình trạng báo lỗi sai.
-
Tiết kiệm 70% thời gian thi công: Thay vì phải lắp đặt, cố định và đấu nối 3 biến dòng đơn lẻ, kỹ thuật viên chỉ cần lắp 1 khối 3CT-H1-100-C, giúp tủ điện gọn gàng và chuyên nghiệp hơn.
-
Độ bền cách điện Megohm tiêu chuẩn: Thông số 10 Megohm giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, chống lại sự suy giảm cách điện do ẩm mốc hoặc bụi bẩn.
-
Thiết kế an toàn tuyệt đối: Nắp che Terminal giúp ngăn ngừa các tình trạng chạm chập điện vô ý trong quá trình kiểm tra, bảo trì.
-
Khả năng tản nhiệt và chịu nhiệt tốt: Vỏ nhựa cao cấp chịu được nhiệt độ vận hành 60°C, không bị biến dạng khi động cơ chạy tải định mức liên tục.
Hướng dẫn lắp đặt và lưu ý kỹ thuật
Để biến dòng 3CT-H1-100-C hoạt động bền bỉ, cần tuân thủ các quy tắc:
-
Thứ tự luồn dây: Luồn đủ 3 dây pha L1, L2, L3 qua 3 lỗ tròn tương ứng. Chú ý chiều dòng điện đi từ Nguồn (K) đến Tải (L) đúng như hướng dẫn trên thân Module.
-
Siết chặt terminal: Các đầu dây tín hiệu 5A nối về rơ le phải được bấm đầu cốt và siết chặt. Cảnh báo: Tuyệt đối không để hở mạch thứ cấp khi đang có dòng điện ở mạch sơ cấp để tránh nguy cơ phóng điện cao áp.
-
Cố định thiết bị: Có thể gắn trực tiếp lên thanh DIN Rail 35mm hoặc bắt vít lên tấm Panel tủ điện để tránh rung động cơ học.
-
Bảo trì: Định kỳ lau chùi bụi bẩn để duy trì khả năng cách điện Megohm ở mức lý tưởng.
Kết luận
Biến dòng 3 pha 3CT-H1-100-C Schneider là sự lựa chọn hoàn hảo cho các giải pháp bảo vệ động cơ chuyên nghiệp dải dòng 100A. Với thiết kế tích hợp 3 pha hiện đại, độ bền cách điện vượt trội và tính an toàn cao, sản phẩm cam kết mang lại sự ổn định và tin cậy tuyệt đối cho mọi hệ thống điện công nghiệp.
