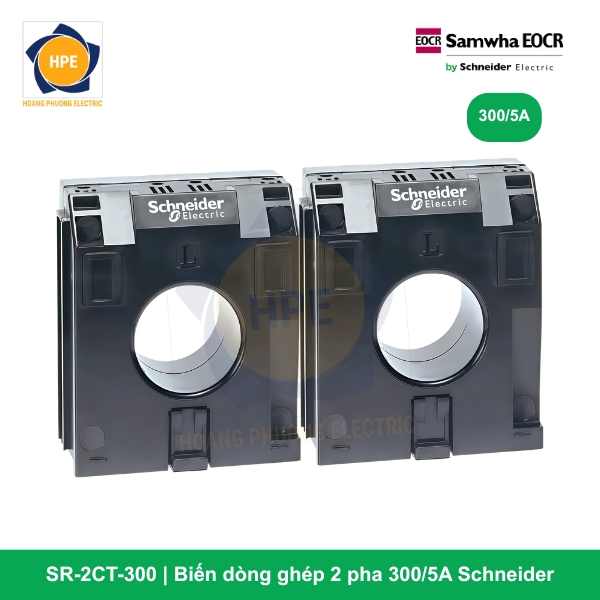

Biến dòng 2 pha SR-2CT-300 là thiết bị chuyển đổi dòng điện cao cấp thuộc phân khúc phụ kiện chuyên dụng cho Rơ le bảo vệ động cơ EOCR của Schneider Electric. Với khả năng giám sát dòng điện lên đến 300A, sản phẩm này đóng vai trò then chốt trong việc bảo vệ các động cơ công suất lớn, hệ thống máy nén khí, trạm bơm và dây chuyền sản xuất công nghiệp nặng, nơi yêu cầu sự chính xác và tin cậy tuyệt đối.
Giới thiệu chi tiết về mã hàng SR-2CT-300
Mã hàng SR-2CT-300 đại diện cho dòng máy biến dòng (Current Transformer) dạng Module tích hợp kép. Điểm khác biệt lớn nhất của dòng sản phẩm này so với các loại CT rời thông thường là khả năng tích hợp hai cuộn biến dòng sơ cấp vào cùng một khối vật lý duy nhất. Với tỉ số biến dòng 300/5A, thiết bị cho phép chuyển đổi dòng điện cực lớn từ mạch động lực (300A) thành dòng điện tín hiệu nhỏ (5A) để cung cấp dữ liệu cho các bộ rơ le kỹ thuật số.

Trong thực tế vận hành, SR-2CT-300 thường được lắp đặt kết hợp với các dòng rơ le bảo vệ động cơ điện tử (EOCR) có dải dòng từ 0.5A đến 6A. Sự kết hợp này giúp hệ thống bảo vệ có thể gián tiếp quản lý những động cơ 3 pha có dòng định mức lên đến 300A một cách an toàn và chính xác, mà không cần luồn cáp trực tiếp qua thân rơ le.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật đầy đủ của biến dòng SR-2CT-300, được trích xuất trực tiếp từ tài liệu kỹ thuật chính thức (Catalogue) của hãng Schneider:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | Phụ kiện EOCR |
| Mã sản phẩm | SR-2CT-300 |
| Kiểu thiết kế | Module tích hợp kép (2 pha) |
| Dòng điện sơ cấp định mức (Ip) | 300A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 300:5 |
| Độ chính xác (Accuracy) | +/- 1% |
| Điện trở cách điện (Insulation) | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức | 600V AC |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ môi trường vận hành | -20°C đến +60°C |
| Độ ẩm cho phép | 30% đến 85% RH |
| Trọng lượng thiết bị | Khoảng 0.45 kg |
| Tiêu chuẩn áp dụng | IEC 6094-1 |
| Cấu tạo vỏ | Nhựa ABS chống cháy |
Chức năng cốt lõi của biến dòng SR-2CT-300
Sản phẩm SR-2CT-300 đảm nhiệm những vai trò không thể thay thế trong tủ điện công nghiệp:
-
Biến đổi dòng điện dải cao: Giúp chuẩn hóa dòng điện từ 300A về mức tín hiệu 5A. Đây là mức tín hiệu tiêu chuẩn mà hầu hết các thiết bị đo lường và rơ le bảo vệ hiện nay có thể tiếp nhận và xử lý.
-
Giám sát dòng điện 3 pha gián tiếp: Bằng cách giám sát 2 pha chính (thường là pha L1 và L3), rơ le có thể tính toán chính xác trạng thái của pha còn lại. Điều này giúp phát hiện sớm các sự cố mất cân bằng pha, mất pha hoặc quá dòng trên toàn hệ thống động cơ.
-
Cách ly an toàn mạch điều khiển: SR-2CT-300 tạo ra một lớp ngăn cách vật lý và điện học giữa mạch động lực công suất lớn và mạch điều khiển điện tử nhạy cảm. Điều này loại bỏ hoàn toàn nguy cơ cháy hỏng rơ le do sự cố phóng điện hoặc nhiễu điện từ từ đường dây 300A.
-
Phát hiện lỗi quá tải và kẹt roto: Với độ chính xác +/- 1%, thiết bị truyền tải trung thực mọi biến động của dòng điện. Khi động cơ gặp sự cố kẹt roto hoặc vận hành quá công suất định mức, dòng điện tăng vọt sẽ được SR-2CT-300 phản hồi ngay lập tức về rơ le để thực hiện lệnh ngắt mạch.

Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
Việc lựa chọn sử dụng mã hàng SR-2CT-300 mang lại những giá trị thiết thực về cả kinh tế lẫn kỹ thuật cho doanh nghiệp:
-
Tối ưu hóa không gian tủ điện: Nhờ thiết kế tích hợp 2 pha trong 1 Module, người dùng có thể tiết kiệm được hơn 50% không gian so với việc lắp đặt 2 hoặc 3 máy biến dòng đơn lẻ. Điều này cực kỳ quan trọng đối với các tủ điện điều khiển trung tâm (MCC) vốn có mật độ thiết bị dày đặc.
-
Độ bền cách điện Megohm cực cao: Thông số 10 Megohm là cam kết về khả năng vận hành bền bỉ. Thiết bị ngăn ngừa hiệu quả tình trạng rò rỉ dòng điện tín hiệu, đảm bảo hệ thống không bao giờ xảy ra hiện tượng “nhảy rơ le ảo” do suy giảm cách điện trong môi trường ẩm ướt hoặc bụi bẩn công nghiệp.
-
Độ bền nhiệt và chống cháy: Vỏ máy được chế tạo từ nhựa kỹ thuật cao cấp, có khả năng chịu nhiệt độ môi trường lên đến 60°C mà không bị biến dạng. Đặc tính chống cháy của vật liệu giúp hạn chế rủi ro hỏa hoạn trong trường hợp xảy ra sự cố điện nghiêm trọng.
-
Lắp đặt nhanh chóng và đồng bộ: Vì là phụ kiện chính hãng của hệ sinh thái EOCR, SR-2CT-300 có các điểm bắt vít và kích thước lỗ luồn dây được tính toán tối ưu, giúp rút ngắn thời gian thi công và đảm bảo tính thẩm mỹ cho tủ điện.
-
Đầu tư dài hạn: Mua hàng chính hãng Schneider giúp doanh nghiệp yên tâm về tuổi thọ thiết bị, giảm thiểu chi phí bảo trì, thay thế và tránh được những thiệt hại kinh tế khổng lồ do máy móc phải dừng hoạt động đột ngột.
Các mã sản phẩm biến dòng Schneider SR-CT
| 2CT | Biến dòng ghép 2P ( 100A, 150A, 200A, 300A, 400A ) |
| SR-2CT-100 | Biến dòng 2 pha 100/5A, dạng ghép module |
| SR-2CT-150 | Biến dòng 2 pha 150/5A, dạng ghép module |
| SR-2CT-200 | Biến dòng 2 pha 200/5A, dạng ghép module |
| SR-2CT-300 | Biến dòng 2 pha 300/5A, dạng ghép module |
| SR-2CT-400 | Biến dòng 2 pha 400/5A, dạng ghép module |
Tham khảo thêm:Tài liệu Catalog EOCR
Hướng dẫn lắp đặt và lưu ý kỹ thuật quan trọng
Để đảm bảo SR-2CT-300 hoạt động hiệu quả nhất, kỹ thuật viên cần tuân thủ các nguyên tắc sau:
-
Kiểm tra chiều luồn dây: Dây cáp động lực phải được luồn qua lỗ biến dòng theo đúng chiều từ nguồn đến tải (thường được ký hiệu K-L hoặc mũi tên trên thân thiết bị).
-
Tiết diện cáp: Đảm bảo sử dụng cáp điện phù hợp với dải dòng 300A và không quá chật khi luồn qua lỗ biến dòng để tránh gây ứng suất cơ học lên vỏ nhựa.
-
Đấu nối thứ cấp: Hai đầu dây tín hiệu đầu ra phải được vặn chặt vào rơ le. Tuyệt đối không được để hở mạch phía thứ cấp của biến dòng khi đang có dòng điện sơ cấp chạy qua, vì điều này có thể sinh ra điện áp cao gây nguy hiểm cho người và thiết bị.
-
Vệ sinh định kỳ: Trong môi trường nhiều bụi bẩn, cần vệ sinh bề mặt thiết bị để đảm bảo khả năng tản nhiệt và duy trì điện trở cách điện Megohm ở mức tốt nhất.
Kết luận
Biến dòng 2 pha SR-2CT-300 Schneider là giải pháp hoàn hảo cho các hệ thống điện đòi hỏi sự bảo vệ nghiêm ngặt ở mức dòng điện 300A. Với thiết kế Module thông minh, thông số kỹ thuật chuẩn xác theo tài liệu Schneider và độ bền Megohm vượt trội, sản phẩm không chỉ mang lại sự an tâm tuyệt đối mà còn khẳng định sự chuyên nghiệp trong thiết kế hệ thống điện của doanh nghiệp.
