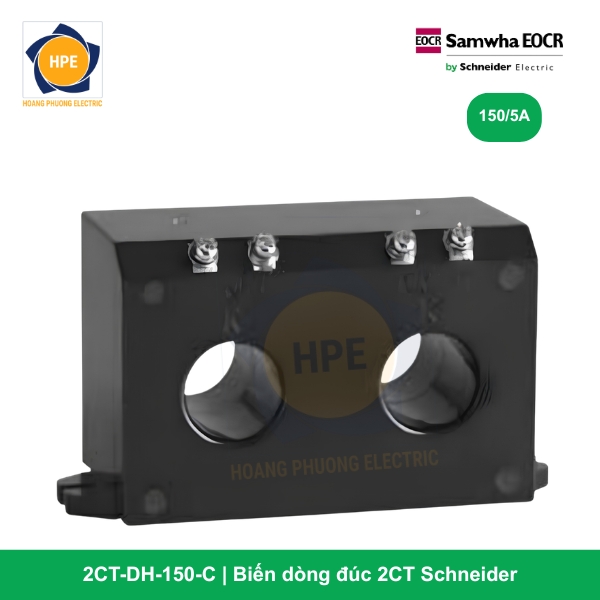

Biến dòng 2CT-DH-150-C là thiết bị biến đổi dòng điện cao cấp thuộc dòng phụ kiện EOCR của Schneider Electric. Với thiết kế chuyên biệt để giám sát các hệ thống động cơ 3 pha có dòng tải định mức lên đến 150A, sản phẩm này kết hợp giữa khả năng đo lường chính xác và cấu trúc lắp đặt thông minh, giúp tối ưu hóa sự an toàn cho các tủ điện công nghiệp hiện đại.
Giới thiệu chi tiết về mã hàng 2CT-DH-150-C
Mã hàng 2CT-DH-150-C nổi bật trong phân khúc biến dòng kép (2-phase Current Transformer) nhờ ký hiệu “DH” – dòng sản phẩm có thiết kế lỗ xuyên cáp tối ưu và khả năng chịu nhiệt vượt trội. Với tỉ số biến dòng 150/5A, thiết bị đóng vai trò là bộ phận cảm biến trung gian, chuyển đổi dòng điện 150A từ mạch động lực thành tín hiệu 5A tiêu chuẩn.

Tín hiệu này được đưa vào rơ le bảo vệ động cơ điện tử (EOCR) để phân tích các thông số vận hành. Ký hiệu “-C” trong mã hàng thường biểu thị thiết kế đi kèm các nắp che bảo vệ terminal đấu nối, giúp ngăn chặn sự cố chạm chập và tăng tính thẩm mỹ, chuyên nghiệp cho hệ thống đấu nối trong tủ điện.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật đầy đủ của biến dòng 2CT-DH-150-C, được trích xuất từ tài liệu kỹ thuật chính thức của hãng:
| Đặc tính kỹ thuật | Giá trị chi tiết |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | 2CT-DH-150-C |
| Loại thiết bị | Biến dòng 2 pha tích hợp (Module kép) |
| Dòng điện sơ cấp định mức (Ip) | 150A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 150:5 |
| Cấp chính xác | +/- 1% |
| Điện trở cách điện | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức tối đa | 600V AC |
| Điện áp chịu đựng thử nghiệm | 2kV / phút |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ vận hành | -20°C đến +60°C |
| Vật liệu thân vỏ | Nhựa PC/ABS chống cháy |
| Thiết bị tương thích | Rơ le EOCR-SS, EOCR-AR, EOCR-3DE dải dòng 05 |
Chức năng cốt lõi của biến dòng 2CT-DH-150-C
Biến dòng 2CT-DH-150-C không chỉ là bộ chuyển đổi dòng điện đơn thuần, nó đảm nhận các nhiệm vụ quan trọng sau:
-
Chuẩn hóa dữ liệu dòng điện: Biến đổi dòng tải lớn 150A về mức 5A để các mạch vi xử lý của rơ le EOCR có thể tiếp nhận và đo lường một cách an toàn.
-
Giám sát mất cân bằng pha: Bằng cách giám sát trực tiếp 2 pha chính của hệ thống 3 pha, thiết bị cung cấp đủ dữ liệu để rơ le phát hiện sớm các trạng thái mất pha, lệch pha – những nguyên nhân hàng đầu gây cháy động cơ.
-
Phát hiện lỗi quá tải: Khi động cơ vận hành vượt quá công suất hoặc gặp sự cố cơ khí gây tăng dòng, 2CT-DH-150-C sẽ phản hồi tín hiệu dòng điện tăng vọt về rơ le để kích hoạt lệnh ngắt bảo vệ.
-
Cách ly điện áp cao: Tạo ra rào cản cách điện 10 Megohm, bảo vệ hệ thống điều khiển và người vận hành khỏi sự cố phóng điện từ mạch động lực 150A.

Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
Việc trang bị mã hàng 2CT-DH-150-C mang lại nhiều ưu điểm về mặt kỹ thuật và chi phí:
-
Độ bền cách điện Megohm đáng tin cậy: Thông số 10 Megohm là cam kết về khả năng vận hành ổn định trong môi trường nhà máy khắc nghiệt, nhiều bụi bẩn và độ ẩm cao mà không bị sai lệch tín hiệu.
-
Tối ưu hóa không gian lắp đặt: Thiết kế Module tích hợp 2 pha giúp tủ điện gọn gàng hơn đáng kể so với việc sử dụng các biến dòng đơn lẻ cồng kềnh.
-
Thiết kế lỗ xuyên thông minh: Dòng “DH” có lỗ xuyên được bo tròn và rộng rãi, giúp việc luồn cáp điện 150A trở nên dễ dàng, không làm trầy xước lớp vỏ cách điện của cáp.
-
Độ chính xác chuẩn Schneider: Sai số thấp (+/- 1%) giúp hệ thống bảo vệ phản ứng chính xác, loại bỏ tình trạng rơ le ngắt nhầm gây gián đoạn sản xuất.
-
Vật liệu nhựa kỹ thuật cao cấp: Chịu được nhiệt độ cao và va đập mạnh, đảm bảo tuổi thọ thiết bị lâu dài trên 10 năm vận hành.

Các mã sản phẩm biến dòng Schneider 2CT-DH-C
| 2CT-DH-C | Biến dòng đúc 2P ( 100A, 150A, 200A, 300A, 400A ) |
| 2CT-DH-100-C | Biến dòng đúc 2 pha 100/5A, dạng đúc liền khối |
| 2CT-DH-150-C | Biến dòng đúc 2 pha 150/5A, dạng đúc liền khối |
| 2CT-DH-200-C | Biến dòng đúc 2 pha 200/5A, dạng đúc liền khối |
| 2CT-DH-300-C | Biến dòng đúc 2 pha 300/5A, dạng đúc liền khối |
| 2CT-DH-400-C | Biến dòng đúc 2 pha 400/5A, dạng đúc liền khối |
Tham khảo thêm:Tài liệu Catalog EOCR
Hướng dẫn lắp đặt và lưu ý kỹ thuật
Để biến dòng 2CT-DH-150-C hoạt động bền bỉ, kỹ thuật viên cần tuân thủ:
-
Chiều luồn dây: Đảm bảo luồn cáp động lực qua lỗ biến dòng theo đúng chiều từ Nguồn (K) đến Tải (L) được ký hiệu trên thiết bị.
-
Siết chặt terminal: Các đầu dây tín hiệu thứ cấp nối về rơ le phải được siết chặt bằng đầu cốt. Cảnh báo: Không được để hở mạch thứ cấp khi biến dòng đang làm việc vì có thể sinh ra điện áp cao gây nguy hiểm.
-
Cố định vị trí: Sử dụng các chân cài hoặc vít cố định chắc chắn Module lên panel tủ điện để tránh rung động cơ học làm lỏng các mối nối điện.
-
Bảo trì: Vệ sinh bề mặt thiết bị định kỳ để đảm bảo khả năng tản nhiệt tốt nhất cho các cuộn dây bên trong.
Kết luận
Biến dòng 2 pha 2CT-DH-150-C Schneider là phụ kiện hoàn hảo cho các giải pháp bảo vệ động cơ dải dòng 150A. Với thiết kế hiện đại, thông số cách điện chuẩn Megohm và độ chính xác tuyệt đối, sản phẩm cam kết mang lại sự an toàn và hiệu quả vận hành cao nhất cho hệ thống điện của doanh nghiệp.
