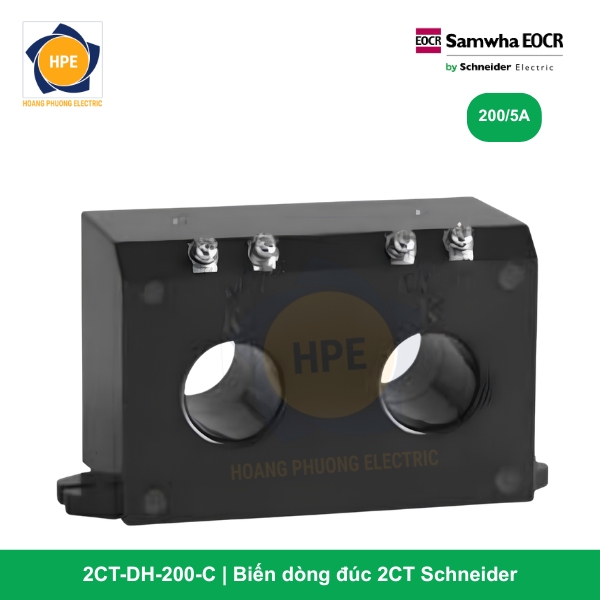

Biến dòng 2CT-DH-200-C là linh kiện cao cấp thuộc dòng phụ kiện đo lường của Schneider Electric, được thiết kế chuyên biệt để hỗ trợ rơ le bảo vệ động cơ EOCR giám sát các hệ thống điện 3 pha có dòng tải định mức lên đến 200A. Với đặc trưng thiết kế dòng “DH”, sản phẩm mang lại sự tiện lợi tối đa trong lắp đặt và độ bền vượt trội trong môi trường công nghiệp.
Giới thiệu chi tiết về mã hàng 2CT-DH-200-C
Trong phân khúc bảo vệ động cơ tải nặng, mã hàng 2CT-DH-200-C đóng vai trò là “cảm biến đầu vào” cực kỳ quan trọng. Thiết bị thuộc loại biến dòng kép (2 pha tích hợp), cho phép luồn trực tiếp hai dây pha của động cơ qua tâm biến dòng. Tỉ số biến dòng tiêu chuẩn của mã này là 200/5A, giúp chuyển đổi dòng điện sơ cấp 200A thành dòng thứ cấp 5A để rơ le bảo vệ có thể xử lý dữ liệu.

Ký hiệu “DH” trong mã hàng thể hiện cấu trúc thiết kế lỗ xuyên (Window-type) được tối ưu hóa để luồn các loại dây cáp có tiết diện lớn phù hợp với dòng 200A. Chữ “-C” ở cuối mã đại diện cho phiên bản có nắp che terminal bảo vệ, đảm bảo an toàn điện tối đa, tránh các sự cố chạm chập do bụi bẩn hoặc tác động từ bên ngoài.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật đầy đủ của biến dòng 2CT-DH-200-C, được trích xuất từ catalogue chính thức của hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | 2CT-DH-200-C |
| Loại thiết bị | Biến dòng 2 pha tích hợp (Module kép) |
| Dòng điện sơ cấp định mức (Ip) | 200A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 200:5 |
| Cấp chính xác | +/- 1% |
| Điện trở cách điện | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức tối đa | 600V AC |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ môi trường vận hành | -20°C đến +60°C |
| Độ ẩm môi trường | 30% ~ 85% RH |
| Tiêu chuẩn áp dụng | IEC 6094-1, IEC 60947 |
| Thiết bị tương thích | Rơ le EOCR-SS, EOCR-AR, EOCR-3DE, PMZ |
Chức năng cốt lõi của biến dòng 2CT-DH-200-C
Sản phẩm đảm nhiệm các chức năng then chốt giúp hệ thống vận hành an toàn:
-
Chuẩn hóa dòng điện tải nặng: Hạ dòng điện từ 200A xuống 5A, giúp các bộ rơ le bảo vệ điện tử có thể theo dõi và tính toán thông số tải một cách gián tiếp nhưng cực kỳ chính xác.
-
Giám sát mất pha và lệch pha: Bằng việc luồn 2 pha chính qua lỗ biến dòng, rơ le có thể nhận diện sự biến thiên từ trường thứ tự không để phát hiện các lỗi mất pha hoặc dòng điện 3 pha không cân bằng, bảo vệ động cơ khỏi cháy cuộn dây.
-
Phát hiện quá tải và kẹt cơ khí: Mọi biến động dòng điện khi động cơ gặp sự cố kẹt roto hoặc vận hành quá ngưỡng 200A đều được 2CT-DH-200-C truyền tải trung thực về rơ le để kích hoạt lệnh ngắt mạch.
-
Cách ly điện áp cao: Tạo rào cản cách điện 10 Megohm vững chắc giữa mạch động lực công suất lớn và mạch điều khiển vi xử lý nhạy cảm, đảm bảo an toàn tuyệt đối cho người vận hành.

Các mã sản phẩm biến dòng Schneider 2CT-DH-C
| 2CT-DH-C | Biến dòng đúc 2P ( 100A, 150A, 200A, 300A, 400A ) |
| 2CT-DH-100-C | Biến dòng đúc 2 pha 100/5A, dạng đúc liền khối |
| 2CT-DH-150-C | Biến dòng đúc 2 pha 150/5A, dạng đúc liền khối |
| 2CT-DH-200-C | Biến dòng đúc 2 pha 200/5A, dạng đúc liền khối |
| 2CT-DH-300-C | Biến dòng đúc 2 pha 300/5A, dạng đúc liền khối |
| 2CT-DH-400-C | Biến dòng đúc 2 pha 400/5A, dạng đúc liền khối |
Tham khảo thêm:Tài liệu Catalog EOCR
Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
Việc lựa chọn 2CT-DH-200-C mang lại nhiều giá trị thiết thực:
-
Độ bền cách điện Megohm tiêu chuẩn: Thông số 10 Megohm đảm bảo thiết bị hoạt động ổn định lâu dài, không bị rò rỉ tín hiệu hay báo lỗi ảo ngay cả khi vận hành trong môi trường nhà máy nhiều khói bụi, dầu mỡ.
-
Thiết kế lỗ xuyên “DH” rộng rãi: Hỗ trợ luồn các loại cáp điện dải 200A dễ dàng, không gây chèn ép vỏ cáp, giúp quá trình thi công lắp đặt diễn ra nhanh chóng.
-
Tối ưu không gian tủ điện: Thiết kế tích hợp 2 pha giúp giảm 50% diện tích chiếm dụng so với việc dùng 2 biến dòng đơn, làm cho tủ điện trở nên gọn gàng và chuyên nghiệp hơn.
-
Độ chính xác cao: Sai số cực thấp (+/- 1%) giúp hệ thống bảo vệ phản ứng đúng lúc, tránh việc dừng máy đột ngột gây thiệt hại kinh tế.
-
Vật liệu cao cấp: Vỏ nhựa chống cháy chịu được nhiệt độ môi trường lên tới 60°C, đảm bảo tính toàn vẹn của thiết bị dưới tác động nhiệt của dòng tải lớn.
Hướng dẫn lắp đặt và lưu ý kỹ thuật
Để biến dòng 2CT-DH-200-C hoạt động bền bỉ nhất, kỹ thuật viên cần tuân thủ:
-
Chiều luồn dây: Đảm bảo luồn cáp qua lỗ biến dòng theo chiều từ Nguồn đến Tải như ký hiệu trên thân Module.
-
Siết chặt tiếp điểm: Các đầu dây tín hiệu 5A từ biến dòng về rơ le phải được bấm đầu cốt và siết chặt. Cảnh báo: Tuyệt đối không để hở mạch thứ cấp khi biến dòng đang làm việc vì có thể gây phóng điện áp cao nguy hiểm.
-
Cố định cáp: Với dòng 200A, cáp thường rất cứng. Hãy đảm bảo cáp được đỡ chắc chắn để trọng lượng dây không đè trực tiếp gây biến dạng lỗ xuyên của biến dòng.
-
Vệ sinh định kỳ: Kiểm tra và lau chùi bụi bẩn bám trên bề mặt thiết bị để duy trì khả năng tản nhiệt và thông số Megohm ở mức tốt nhất.
Kết luận
Biến dòng 2 pha 2CT-DH-200-C Schneider là sự lựa chọn tin cậy cho các dự án bảo vệ động cơ dải dòng 200A. Với uy tín từ thương hiệu Schneider Electric, thiết kế lỗ xuyên thông minh và độ bền cách điện vượt trội, sản phẩm cam kết mang lại sự an tâm tuyệt đối và hiệu quả vận hành tối ưu cho mọi hệ thống điện công nghiệp.
