Biến dòng bảo vệ chạm đất ZCT-80-Z là thiết bị cảm biến dòng rò thứ tự không thuộc phân khúc cao cấp của Schneider Electric. Sản phẩm được thiết kế để phục vụ các hệ thống điện đòi hỏi tính an toàn tuyệt đối và độ chính xác cao trong việc phát hiện các sự cố chạm đất, giúp bảo vệ tối ưu cho động cơ và hệ thống phân phối điện công nghiệp.
Giới thiệu qua về mã hàng ZCT-80-Z
Mã hàng ZCT-80-Z có đường kính lỗ thông (Hole ID) là 80mm, đây là kích thước lý tưởng để luồn các bó cáp động lực có tiết diện trung bình. Dòng sản phẩm này có ký hiệu “-Z”, biểu thị khả năng tương thích đặc biệt với các dòng Rơ le bảo vệ chạm đất kỹ thuật số (như dòng EGR) của hãng Schneider.

Nguyên lý hoạt động của ZCT-80-Z dựa trên việc giám sát sự cân bằng dòng điện giữa các pha. Khi có dòng điện rò rỉ ra vỏ thiết bị hoặc trực tiếp xuống đất, biến dòng sẽ phát hiện sự mất cân bằng này và truyền tín hiệu dòng thứ tự không về rơ le. Nhờ đó, hệ thống có thể ngắt mạch kịp thời, ngăn chặn các rủi ro về điện giật và hỏa hoạn.
Thông số kỹ thuật
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng ZCT-80-Z dựa trên tiêu chuẩn Schneider Electric:
| Thông số kỹ thuật | Giá trị chi tiết |
| Sản phẩm | EOCR Schneider |
| Mã sản phẩm | ZCT-80-Z |
| Chức năng | Bộ chuyển đổi dòng điện thứ tự không bảo vệ chạm đất |
| Công dụng | Máy biến dòng cho Rơ le bảo vệ chạm đất EGR |
| Tương thích | Relay EGR Schneider |

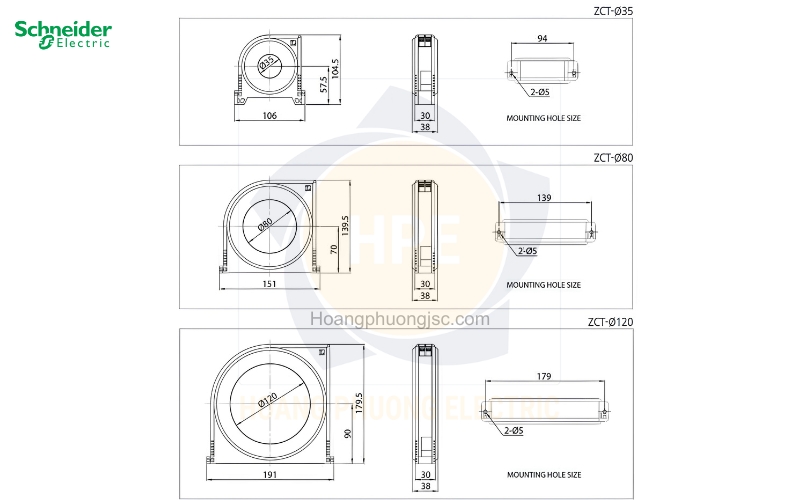

| Đường kính lỗ (Hole ID) | 80 mm |
| Dòng điện sơ cấp | 200A |
| Dòng điện phát ra (Output) | 200mA / 1.5mA |
| Độ chính xác | +/- 5% |
| Tần số định mức | 50/60 Hz |
| Công suất tiêu thụ | 10VA |
| Điện trở cách điện | 10 Megohm (MΩ) ở 500V |
| Trọng lượng | 0.55 kg |
| Nhiệt độ vận hành | -20 ~ 60°C |
| Tiêu chuẩn | IEC 6094-1 |
| Độ cao vận hành | Tối đa 2000 m so với mực nước biển |
Chức năng chính
Biến dòng ZCT-80-Z đóng vai trò là “trung tâm cảm biến” dòng rò với các chức năng chính:
-
Cảm biến dòng thứ tự không: Giám sát liên tục tổng vector dòng điện của các pha và dây trung tính đi qua thiết bị.
-
Phát hiện sự cố chạm đất: Nhận diện nhanh chóng các dòng rò rỉ điện ngay cả ở mức độ nhỏ nhất (mA).
-
Chuyển đổi và truyền tín hiệu: Biến đổi dòng rò sơ cấp thành tín hiệu dòng điện nhỏ (1.5mA) chính xác để cung cấp cho rơ le bảo vệ kỹ thuật số xử lý dữ liệu.

Các sản phẩm cùng loại của biến dòng ZCT

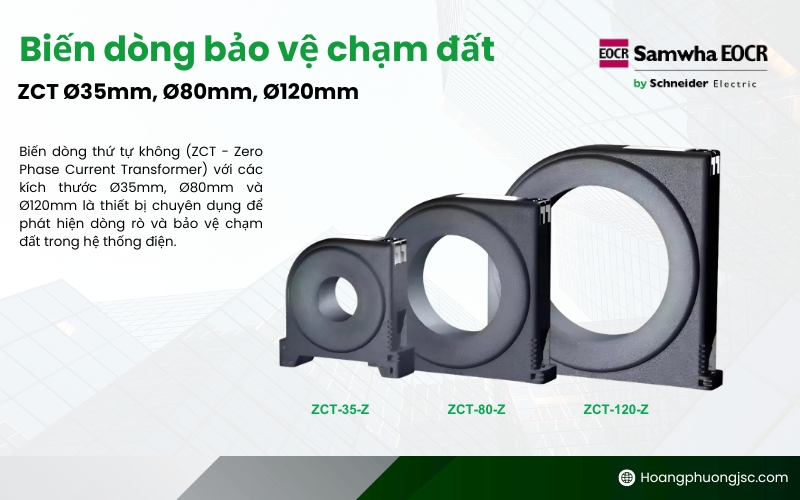

| ZCT | Biến dòng bảo vệ chạm đất thứ tự không ZCT Ø35mm, Ø80mm, Ø120mm |
|---|---|
| ZCT-35 | Biến dòng bảo vệ chạm đất ZCT Ø35mm |
| ZCT-80 | Biến dòng bảo vệ chạm đất ZCT Ø80mm |
| ZCT-120 | Biến dòng bảo vệ chạm đất ZCT Ø120mm |
| ZCT-35-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø35mm |

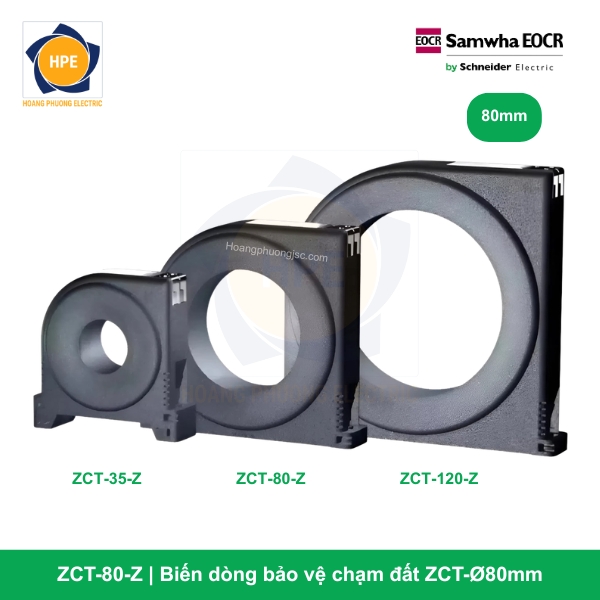

| ZCT-80-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø80mm |
| ZCT-120-Z | Biến dòng bảo vệ chạm đất EOCR – ZCT-Ø120mm |
Lợi ích khi sử dụng biến dòng ZCT-80-Z
Sử dụng ZCT-80-Z mang lại nhiều lợi thế vượt trội cho đơn vị quản lý vận hành:
-
Độ tương thích kỹ thuật số cao: Dòng “-Z” được tối ưu để hoạt động ổn định với rơ le điện tử, giúp giảm thiểu hiện tượng báo động nhầm do nhiễu sóng hài trong lưới điện.
-
Cách điện và an toàn tuyệt đối: Với điện trở cách điện lên đến 10 Megohm, thiết bị đảm bảo tính an toàn cao và độ bền bỉ trong môi trường công nghiệp khắc nghiệt.
-
Lỗ thông 80mm linh hoạt: Phù hợp cho nhiều quy cách cáp điện khác nhau, giúp việc lắp đặt và thi công trong tủ điện trở nên dễ dàng và thuận tiện hơn.
-
Độ bền nhiệt vượt trội: Vỏ nhựa chống cháy đạt tiêu chuẩn IEC, cho phép thiết bị vận hành ổn định trong dải nhiệt độ từ -20 đến 60 độ C.
-
Bảo vệ toàn diện: Góp phần quan trọng trong việc ngăn ngừa nguy cơ hỏa hoạn và bảo vệ an toàn tính mạng cho nhân viên vận hành hệ thống điện.
Kết luận
Biến dòng bảo vệ chạm đất ZCT-80-Z Schneider là giải pháp tin cậy cho các tủ điện phân phối và điều khiển động cơ công suất trung bình. Với thông số kỹ thuật chuẩn Megohm và khả năng phối hợp hoàn hảo với rơ le kỹ thuật số EGR, ZCT-80-Z chính là sự đầu tư đúng đắn để nâng cấp mức độ an toàn và ổn định cho hệ thống điện của bạn.
