Biến dòng 2 pha SR-2CT-400 là mã hàng có công suất lớn nhất trong dòng biến dòng Module kép của Schneider Electric. Đây là thiết bị chuyên dụng được thiết kế để làm việc với các hệ thống điện công nghiệp hạng nặng, nơi các động cơ và thiết bị tiêu thụ có dòng định mức lên đến 400A. Sản phẩm là sự kết hợp hoàn hảo giữa công nghệ cảm biến chính xác và tiêu chuẩn cách điện Megohm khắt khe, giúp đảm bảo an toàn tuyệt đối cho hệ thống điện dải công suất lớn.
Giới thiệu chi tiết về mã hàng SR-2CT-400
Trong các nhà máy thép, xi măng, hệ thống bơm nước thải quy mô lớn hoặc các trạm biến áp hạ thế, dòng điện vận hành thường rất cao, vượt xa khả năng chịu đựng trực tiếp của các rơ le bảo vệ thông thường. Mã hàng SR-2CT-400 đóng vai trò là thiết bị trung gian, chuyển đổi dòng điện sơ cấp khổng lồ từ mạch động lực về mức tín hiệu điều khiển an toàn.

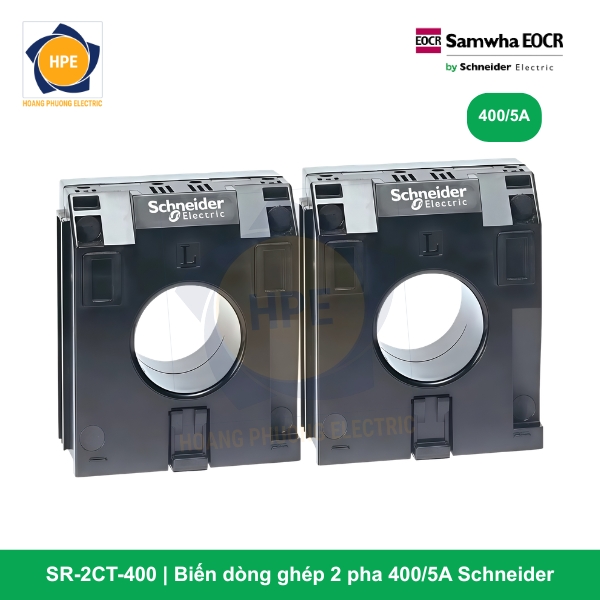

SR-2CT-400 có thiết kế dạng Module tích hợp 2 cuộn dây biến dòng bên trong một khối nhựa kỹ thuật duy nhất. Với tỉ số biến dòng 400/5A, thiết bị này cho phép các bộ rơ le bảo vệ động cơ điện tử (EOCR) có dải dòng nhỏ (0.5A – 6A) có thể giám sát chính xác những động cơ có dòng tải định mức lên đến 400A. Việc đo lường trực tiếp trên 2 pha chính (L1 và L3) giúp thiết bị cung cấp đầy đủ dữ liệu cho rơ le để phân tích trạng thái cân bằng của toàn bộ hệ thống 3 pha.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật đầy đủ của biến dòng SR-2CT-400, trích xuất chính xác từ tài liệu kỹ thuật chính thức của hãng:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | Phụ kiện EOCR chuyên dụng |
| Mã sản phẩm | SR-2CT-400 |
| Kiểu thiết kế | Module tích hợp kép (2 pha) |
| Dòng điện sơ cấp định mức (Ip) | 400A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 400:5 |
| Độ chính xác (Accuracy) | +/- 1% |
| Điện trở cách điện (Insulation) | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức tối đa | 600V AC |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ môi trường vận hành | -20°C đến +60°C |
| Độ ẩm môi trường | 30% đến 85% RH |
| Tiêu chuẩn chất lượng | IEC 6094-1, IEC 60947 |
| Vật liệu vỏ | Nhựa Polycarbonate chống cháy |
Chức năng cốt lõi của biến dòng SR-2CT-400
Là linh kiện quan trọng nhất trong sơ đồ bảo vệ động cơ tải nặng, SR-2CT-400 đảm nhận các chức năng:
-
Chuẩn hóa dòng điện công suất lớn: Hạ dòng điện từ 400A xuống mức 5A chuẩn. Đây là mức dòng tín hiệu mà các thiết bị rơ le điện tử có thể đo lường và tính toán mà không bị quá nhiệt hay cháy hỏng mạch vi xử lý.
-
Giám sát sự cố 3 pha gián tiếp: Thông qua việc luồn 2 pha chính qua lỗ biến dòng, thiết bị cho phép rơ le theo dõi sự cân bằng dòng điện. Bất kỳ sự lệch pha, mất pha hoặc rò rỉ dòng điện nào ở dải 400A đều được phản hồi tức thì.
-
Bảo vệ chống quá tải và kẹt roto: Với các động cơ 400A, sự cố kẹt roto có thể dẫn đến dòng điện tăng vọt gấp nhiều lần, gây cháy nổ cáp dẫn. SR-2CT-400 truyền tải trung thực các biến động này, giúp rơ le ngắt mạch trong tích tắc theo thời gian đã cài đặt.
-
Cách ly điện cao áp: Tạo ra sự ngăn cách tuyệt đối giữa phần mạch động lực mang dòng điện lớn và phần mạch điều khiển điện tử nhạy cảm, bảo vệ an toàn cho hệ thống rơ le trung tâm.

Các mã sản phẩm biến dòng Schneider SR-CT
| 2CT | Biến dòng ghép 2P ( 100A, 150A, 200A, 300A, 400A ) |
| SR-2CT-100 | Biến dòng 2 pha 100/5A, dạng ghép module |
| SR-2CT-150 | Biến dòng 2 pha 150/5A, dạng ghép module |
| SR-2CT-200 | Biến dòng 2 pha 200/5A, dạng ghép module |
| SR-2CT-300 | Biến dòng 2 pha 300/5A, dạng ghép module |
| SR-2CT-400 | Biến dòng 2 pha 400/5A, dạng ghép module |
Tham khảo thêm:Tài liệu Catalog EOCR
Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
Sản phẩm SR-2CT-400 mang lại giá trị kỹ thuật và kinh tế vượt trội cho đơn vị vận hành:
-
Tối ưu hóa lắp đặt cho cáp lớn: Thiết kế lỗ thông của SR-2CT-400 được tính toán kỹ lưỡng để phù hợp với tiết diện cáp điện cho dòng 400A. Việc tích hợp 2 pha giúp giảm bớt số lượng biến dòng cần lắp, giúp tủ điện trông chuyên nghiệp và gọn gàng hơn.
-
Độ bền cách điện Megohm đáng tin cậy: Với thông số điện trở cách điện 10 Megohm, SR-2CT-400 duy trì khả năng làm việc ổn định ngay cả trong môi trường có độ ẩm cao, bụi kim loại hoặc nhiệt độ khắc nghiệt, loại bỏ hoàn toàn các lỗi nhảy rơ le không rõ nguyên nhân.
-
Tính đồng bộ và chính xác: Sai số cực thấp (+/- 1%) giúp hệ thống bảo vệ hoạt động “đúng người, đúng tội”. Rơ le sẽ chỉ ngắt khi thực sự có sự cố, tránh việc dừng máy đột ngột gây thiệt hại dây chuyền sản xuất.
-
Độ bền cơ khí và nhiệt học: Vỏ nhựa PC chống cháy không bị giòn gãy theo thời gian, chịu được rung động mạnh từ các động cơ tải nặng và tản nhiệt hiệu quả khi dòng điện đạt mức đỉnh 400A.
-
Đầu tư an toàn lâu dài: Sử dụng hàng chính hãng Schneider giúp doanh nghiệp tuân thủ các quy định khắt khe về an toàn điện công nghiệp, bảo vệ tài sản có giá trị lớn và tính mạng con người.
Hướng dẫn lắp đặt và lưu ý kỹ thuật quan trọng
Khi thi công biến dòng SR-2CT-400, cần tuân thủ các nguyên tắc kỹ thuật sau:
-
Thứ tự pha và chiều dòng điện: Cần luồn đúng 2 pha (thường là pha thứ nhất và pha thứ ba) qua lỗ biến dòng. Chú ý hướng dòng điện chảy qua thân thiết bị phải đúng theo ký hiệu K (nguồn) và L (tải).
-
Kết nối thứ cấp: Các terminal tín hiệu 5A phải được bắt vít chặt chẽ bằng đầu cốt. Lưu ý không bao giờ được để hở mạch phía thứ cấp khi biến dòng đang làm việc vì điện áp cảm ứng sinh ra có thể rất lớn.
-
Tiết diện dây dẫn tín hiệu: Sử dụng dây dẫn tín hiệu phù hợp để nối từ SR-2CT-400 về rơ le, đảm bảo không có nhiễu từ trường từ các dây động lực khác tác động lên dây tín hiệu.
-
Khoảng cách lắp đặt: Đảm bảo thiết bị được lắp đặt tại vị trí thông thoáng trong tủ điện để hỗ trợ quá trình tản nhiệt tự nhiên.
Kết luận
Biến dòng 2 pha SR-2CT-400 Schneider là giải pháp tối ưu và mạnh mẽ nhất cho hệ thống bảo vệ động cơ dải dòng 400A. Với thiết kế Module hiện đại, thông số cách điện chuẩn Megohm và chất lượng đạt chuẩn quốc tế, SR-2CT-400 chính là “lá chắn” vững chắc nhất cho mọi hệ thống điện công nghiệp hạng nặng hiện nay.
