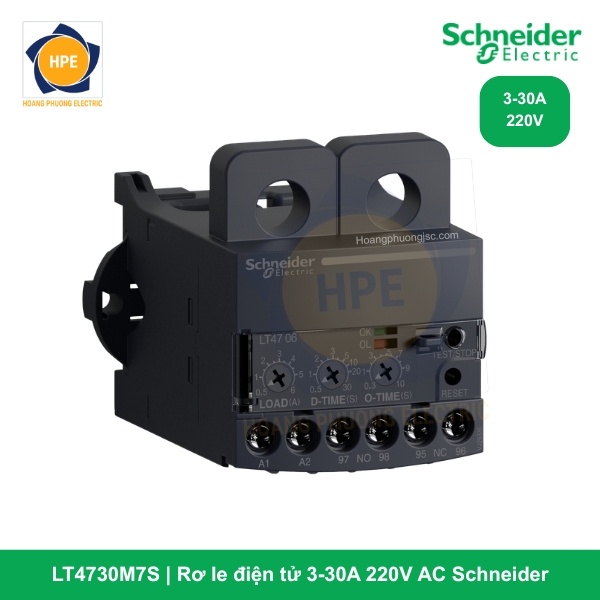

Rơ le điện tử LT4730M7S Schneider | Bảo vệ quá dòng 3-30A

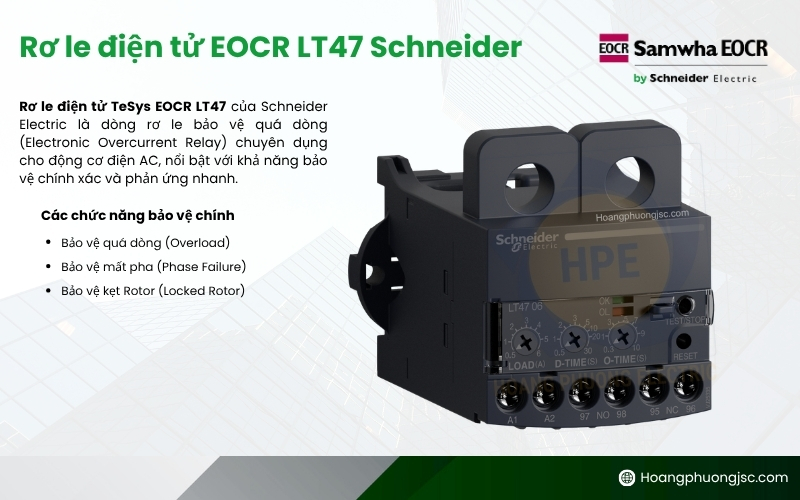

Rơ le điện tử LT4730M7S là dòng thiết bị bảo vệ trạng thái rắn (solid-state) thuộc phân khúc TeSys LT của Schneider Electric. Với dải dòng trung bình và thiết kế lỗ xuyên (CT hole), sản phẩm này mang lại sự tin cậy tuyệt đối trong việc bảo vệ các động cơ 3 pha khỏi các sự cố điện và cơ khí, đặc biệt phù hợp cho các tủ điện yêu cầu độ bền cao và khả năng cách ly tốt.

Giới thiệu chi tiết về mã hàng LT4730M7S

Mã hàng LT4730M7S sở hữu dải điều chỉnh dòng điện từ 3A đến 30A, là dải công suất cực kỳ phổ biến cho các loại máy bơm nước, máy nén khí, băng tải dải trung và các hệ thống quạt công nghiệp.

Điểm đặc trưng của mã này là ký tự “S” (Manual Reset), yêu cầu người vận hành phải trực tiếp nhấn nút Reset trên mặt thiết bị sau khi xảy ra sự cố. Điều này đảm bảo lỗi được kiểm tra và khắc phục trước khi máy móc vận hành trở lại. Với nguồn điều khiển 200…240V AC (M7), thiết bị dễ dàng tích hợp vào hạ tầng điện lưới phổ thông tại Việt Nam.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dưới đây là bảng thông số kỹ thuật chi tiết trích xuất từ tài liệu kỹ thuật chính hãng:

Tìm hiểu thêm tại:

schneider-electric-tesys-lt47

schneider-electric-lt47-chinh-hang schneider-electric-tesys-lt47

Chức năng bảo vệ ưu việt của LT4730M7S

Thiết bị cung cấp giải pháp bảo vệ “tất cả trong một” cho động cơ dải 30A:

1. Bảo vệ quá tải (Overload): Giám sát dòng điện thực tế qua 2 lỗ CT. Nếu dòng điện vượt ngưỡng cài đặt trên núm LOAD, thiết bị sẽ ngắt sau thời gian trễ O-TIME.

2. Độ nhạy mất pha cao: Phát hiện nhanh chóng tình trạng mất cân bằng pha hoặc mất pha hoàn toàn, ngắt mạch kịp thời để bảo vệ cuộn dây động cơ.

3. Bảo vệ kẹt Rô-to & Jamming: Khi dòng điện vọt lên gấp 3 lần cài đặt do kẹt cơ khí, rơ le sẽ phản ứng cực nhanh để ngắt mạch (dưới 0.5s), giảm thiểu hư hại cho hệ thống truyền động.

4. Chống sốc cơ khí (Shear-pin): Bằng cách cài đặt O-TIME ở mức tối thiểu (0.2s – 0.3s), thiết bị hoạt động như một bộ ngắt điện tử tức thì khi có va chạm cơ khí mạnh.

Các mã sản phẩm của rơ le LT47

Hướng dẫn cài đặt và LED trạng thái

Người dùng có thể tinh chỉnh thông số trực tiếp qua 3 núm xoay:

• LOAD: Cài đặt dòng định mức chạy thực tế của động cơ (3 – 30A).

• D-TIME (Delay Time): Thời gian trễ khởi động (0.5 – 30s) để bỏ qua dòng khởi động ban đầu.

• O-TIME (Operating Time): Thời gian trễ tác động khi xảy ra quá tải vận hành (0.2 – 10s).

Hệ thống đèn báo:

• LED Xanh: Báo thiết bị đã có nguồn cấp ổn định.

• LED Đỏ: Sáng khi xảy ra quá tải hoặc nhấp nháy theo mã lỗi (mất pha), giúp chẩn đoán sự cố nhanh chóng mà không cần tháo dây.

Lợi ích vượt trội khi sử dụng LT4730M7S

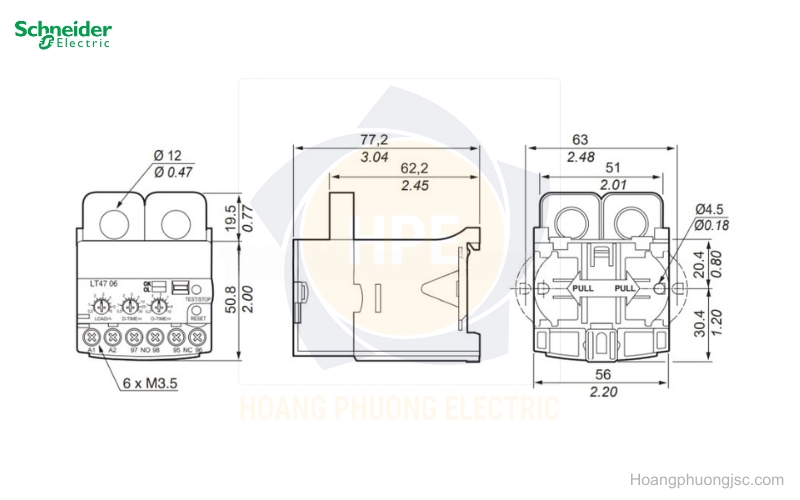

• Lắp đặt lỗ xuyên hiện đại: Dây cáp động lực được luồn trực tiếp qua lỗ CT (12mm), giúp thiết bị không bị ảnh hưởng bởi hồ quang tại các điểm tiếp xúc, tăng độ bền cơ khí.

• Chính xác tuyệt đối: Công nghệ điện tử loại bỏ hoàn toàn sai số do nhiệt độ môi trường, đảm bảo rơ le luôn ngắt chính xác tại ngưỡng cài đặt.

• An toàn với Reset tay: Đảm bảo quy trình vận hành an toàn, tránh việc máy tự động chạy lại khi sự cố chưa được xử lý.

• Bền vững: Sản phẩm đạt chuẩn Green Premium, minh bạch về tác động môi trường và tuổi thọ linh kiện cao.

Kết luận

Rơ le điện tử LT4730M7S Schneider là sự lựa chọn tối ưu cho các động cơ dải từ 3A đến 30A yêu cầu chế độ bảo vệ khắt khe và độ bền lâu dài. Với dải nguồn 220V phổ biến và thiết kế lỗ xuyên cáp an toàn, sản phẩm mang lại sự yên tâm tuyệt đối cho các hệ thống vận hành công nghiệp nặng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
