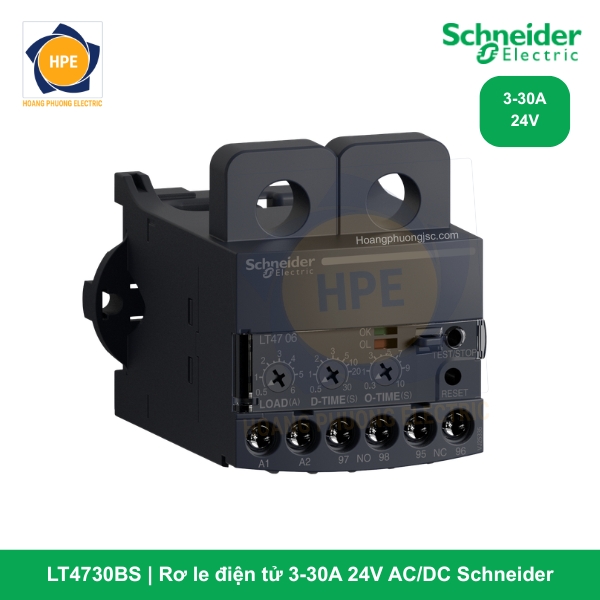

Rơ le điện tử LT4730BS Schneider | Bảo vệ quá dòng 3-30A (24V AC/DC)

Rơ le điện tử LT4730BS là sự kết hợp hoàn hảo giữa dải công suất phổ thông (30A) và tiêu chuẩn an toàn điện áp điều khiển (24V). Thuộc dòng TeSys LT47, thiết bị này cung cấp khả năng bảo vệ trạng thái rắn (solid-state) nhạy bén, chuyên dùng cho các hệ thống tủ điện hiện đại tích hợp PLC hoặc các môi trường yêu cầu nghiêm ngặt về an toàn điện cho người vận hành.

Giới thiệu chi tiết về mã hàng LT4730BS

Mã hàng LT4730BS được thiết kế để bảo vệ các động cơ 3 pha có dải dòng từ 3A đến 30A. Đây là dải dòng lý tưởng cho các máy bơm nước công nghiệp, máy nén khí, và các hệ thống băng tải tải trọng trung bình.

Cấu trúc mã hàng mang ý nghĩa kỹ thuật quan trọng:

• “B”: Điện áp nguồn điều khiển đầu vào là 24V AC/DC, tương thích hoàn hảo với các bộ nguồn xung hoặc đầu ra trực tiếp từ PLC.

• “S”: Chế độ Manual Reset (Reset bằng tay). Sau khi thiết bị phát hiện lỗi và ngắt mạch, người vận hành bắt buộc phải kiểm tra hệ thống và nhấn nút Reset trên mặt rơ le để khởi động lại, đảm bảo an toàn tuyệt đối.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dựa trên tài liệu kỹ thuật chính hãng, dưới đây là thông số của LT4730BS:

Tìm hiểu thêm tại:

schneider-electric-tesys-lt47

schneider-electric-lt47-chinh-hang schneider-electric-tesys-lt47

Chức năng bảo vệ thông minh dải 30A

LT4730BS giám sát động cơ thông qua 2 lỗ CT xuyên tâm với các tính năng:

1. Bảo vệ quá tải (Overload): Giám sát dòng điện thực tế. Nếu dòng vượt mức cài đặt trên núm LOAD, thiết bị sẽ ngắt sau thời gian trễ O-TIME đã chọn.

2. Độ nhạy mất pha vượt trội: Phát hiện sự cố mất pha cực kỳ nhạy bén, giúp ngắt mạch nhanh chóng trước khi nhiệt độ động cơ tăng cao gây cháy cuộn dây.

3. Bảo vệ kẹt Rô-to (Locked Rotor): Khi xảy ra sự cố kẹt cơ khí khiến dòng điện vọt lên gấp 3 lần cài đặt (I > 3x Iset), rơ le sẽ ngắt chỉ trong vòng 0.5 giây.

4. Chống sốc cơ khí (Shear-pin): Khi cài đặt O-TIME về mức tối thiểu (0.2s), rơ le đóng vai trò bảo vệ hệ thống khỏi các va chạm cơ khí đột ngột.

Các mã sản phẩm của rơ le LT47

Hướng dẫn cài đặt và Chẩn đoán lỗi

Thiết bị được trang bị 3 núm điều chỉnh trực quan phía trước:

• LOAD: Cài đặt dòng định mức chạy thực tế của động cơ (3 – 30A).

• D-TIME: Thời gian trễ khởi động (0.5 – 30s) giúp bỏ qua dòng khởi động ban đầu.

• O-TIME: Thời gian tác động khi xảy ra quá tải (0.2 – 10s).

Hệ thống đèn LED chỉ báo:

• LED Xanh: Báo thiết bị đã có nguồn 24V sẵn sàng.

• LED Đỏ: Nhấp nháy báo lỗi. Dựa vào nhịp nháy, người dùng có thể xác định lỗi là quá tải hay mất pha, giúp rút ngắn thời gian chẩn đoán sự cố.

Lợi ích khi sử dụng LT4730BS

• An toàn tuyệt đối: Sử dụng nguồn 24V thấp áp giúp loại bỏ hoàn toàn nguy cơ mất an toàn điện cho kỹ thuật viên khi hiệu chỉnh.

• Lắp đặt lỗ xuyên tiện lợi: Dây động lực luồn qua lỗ CT (12mm) giúp giảm thiểu tối đa các điểm tiếp xúc lỏng lẻo và hiện tượng hồ quang điện.

• Chế độ Reset tay tin cậy: Phù hợp cho các quy trình vận hành nghiêm ngặt, đảm bảo máy móc chỉ chạy lại khi đã được kiểm tra lỗi.

• Bền bỉ trong môi trường khắc nghiệt: Không bị ảnh hưởng bởi nhiệt độ bên trong tủ điện, đảm bảo độ chính xác không đổi trong suốt vòng đời.

Kết luận

Rơ le điện tử LT4730BS Schneider là giải pháp bảo vệ hàng đầu cho các động cơ dải từ 3A đến 30A sử dụng hệ thống điều khiển 24V. Sự kết hợp giữa tính an toàn điện áp thấp và khả năng phản ứng tức thì với các lỗi kẹt cơ khí mang lại hiệu quả bảo vệ tài sản tối ưu cho doanh nghiệp.
