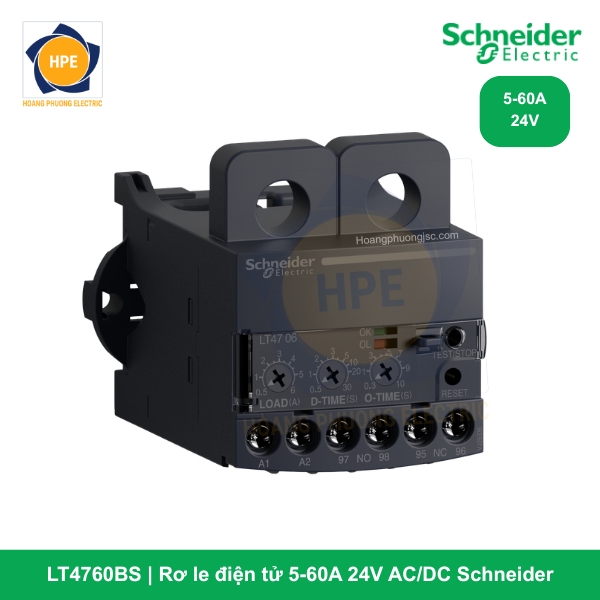

Rơ le điện tử LT4760BS Schneider | Bảo vệ quá dòng 5-60A (24V AC/DC)

Rơ le điện tử LT4760BS là mã hàng có công suất lớn nhất trong dòng LT47 sử dụng điện áp điều khiển thấp. Đây là thiết bị bảo vệ trạng thái rắn (solid-state) chuyên dụng cho các động cơ tải nặng, nơi hệ thống yêu cầu sự kết hợp giữa khả năng chịu dòng cao (lên đến 60A) và tiêu chuẩn an toàn điện áp 24V của các mạch điều khiển hiện đại.

Giới thiệu chi tiết về mã hàng LT4760BS

Mã hàng LT4760BS được thiết kế để bảo vệ các động cơ 3 pha công suất lớn với dải điều chỉnh dòng điện từ 5A đến 60A. Đây là dải dòng lý tưởng cho các máy nghiền, hệ thống máy nén khí trục vít lớn, bơm thủy lực và băng tải nặng.

Ý nghĩa các ký tự trong mã hàng:

• “B”: Sử dụng nguồn điều khiển 24V AC/DC, cực kỳ an toàn và dễ dàng tích hợp với các bộ nguồn Switching hoặc cổng ra của PLC.

• “S”: Chế độ Manual Reset (Reset bằng tay). Với các động cơ công suất lớn đến 60A, việc Reset tay là tính năng an toàn bắt buộc để đảm bảo kỹ thuật viên đã kiểm tra hiện trường trước khi khởi động lại máy.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dựa trên tài liệu kỹ thuật chính hãng, dưới đây là thông số của LT4760BS:

Tìm hiểu thêm tại:

schneider-electric-tesys-lt47

schneider-electric-lt47-chinh-hang schneider-electric-tesys-lt47

Chức năng bảo vệ đặc biệt cho tải nặng dải 60A

LT4760BS được trang bị các thuật toán xử lý nhạy bén để bảo vệ động cơ giá trị cao:

1. Bảo vệ quá tải chính xác (Overload): Giám sát trực tiếp dòng điện qua 2 lỗ CT. Khi dòng vượt ngưỡng cài đặt trên núm LOAD, thiết bị sẽ ngắt sau thời gian trễ O-TIME. Đặc biệt không bị sai số do nhiệt độ môi trường như rơ le nhiệt.

2. Độ nhạy mất pha vượt trội: Phát hiện sự cố mất pha nguồn hoặc lỗi tiếp điểm chỉ trong vòng dưới 3 giây, giúp ngăn chặn tình trạng cháy cuộn dây động cơ công suất lớn.

3. Chống kẹt Rô-to (Locked Rotor): Khi động cơ bị kẹt cơ khí khiến dòng điện vọt lên gấp 3 lần cài đặt, rơ le phản ứng cực nhanh và ngắt mạch trong vòng 0.5 giây.

4. Chế độ Shock Relay: Bảo vệ hệ thống truyền động (hộp số, khớp nối) khỏi gãy hỏng khi có cú sốc cơ khí đột ngột nếu cài đặt O-TIME ở mức tối thiểu (0.2s).

Các mã sản phẩm của rơ le LT47

Hướng dẫn cài đặt và Chẩn đoán thông minh

Giao diện vận hành đơn giản với 3 núm xoay phía trước:

• LOAD: Cài đặt dòng định mức thực tế của tải (5 – 60A).

• D-TIME: Thời gian trễ khởi động (0.5 – 30s) – Rất quan trọng để động cơ 60A vượt qua dòng đề.

• O-TIME: Thời gian trễ tác động khi quá tải trong lúc vận hành (0.2 – 10s).

Hệ thống LED báo hiệu:

• LED Xanh: Báo nguồn 24V sẵn sàng.

• LED Đỏ: Nhấp nháy báo lỗi. Nhịp nháy của đèn giúp kỹ thuật viên biết chính xác lỗi là Quá tải hay Mất pha, từ đó xử lý sự cố nhanh chóng mà không cần đo đạc phức tạp.

Lợi ích khi sử dụng LT4760BS

• Lắp đặt lỗ xuyên hiện đại: Cáp động lực luồn qua lỗ CT (12mm) giúp thiết bị không tiếp xúc trực tiếp với hồ quang, tăng tuổi thọ và độ bền cơ học.

• An toàn tuyệt đối: Nguồn 24V giúp kỹ thuật viên yên tâm khi thao tác trực tiếp trong tủ điện.

• Tiết kiệm diện tích: Thiết kế nhỏ gọn, lắp đặt nhanh trên thanh DIN Rail.

• Bền bỉ: Bảo hành chính hãng 18 tháng, đạt chuẩn Green Premium thân thiện với môi trường.

Kết luận

Rơ le điện tử LT4760BS Schneider là giải pháp bảo vệ tối ưu nhất cho các động cơ công suất lớn dải 5-60A trong các hệ thống điều khiển PLC/24V. Với khả năng phản ứng tức thì và chế độ Reset tay an toàn, sản phẩm giúp giảm thiểu tối đa rủi ro hư hại và thời gian dừng máy ngoài ý muốn.
