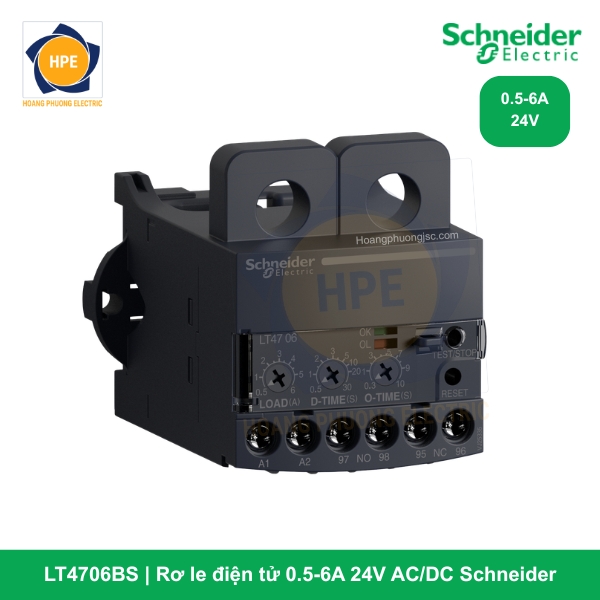

Rơ le điện tử LT4706BS Schneider | Bảo vệ quá dòng 0.5A-6A

Rơ le điện tử LT4706BS là phiên bản sử dụng nguồn điều khiển điện áp thấp của dòng TeSys LT47. Đây là thiết bị bảo vệ trạng thái rắn (solid-state) lý tưởng cho các hệ thống yêu cầu độ an toàn cao, thường được tích hợp trong các tủ điện điều khiển bằng PLC hoặc các môi trường yêu cầu nghiêm ngặt về điện áp an toàn (24V AC/DC).

Giới thiệu chi tiết về mã hàng LT4706BS

Mã hàng LT4706BS được thiết kế để bảo vệ các động cơ công suất nhỏ với dải điều chỉnh dòng điện từ 0.5A đến 6A. Điểm khác biệt quan trọng nằm ở ký hiệu “B” và “S”:

• “B”: Điện áp nguồn điều khiển là 24V AC/DC, giúp thiết bị linh hoạt trong việc cấp nguồn và an toàn cho người vận hành.

• “S”: Chế độ Manual Reset (Reset bằng tay), yêu cầu người dùng phải kiểm tra nguyên nhân sự cố trước khi nhấn nút Reset để hệ thống hoạt động trở lại.

Sản phẩm sử dụng phương pháp lắp đặt xuyên tâm (luồn dây động lực qua lỗ CT tích hợp), giúp cách ly hoàn toàn mạch điều khiển và mạch động lực, hạn chế tối đa hư hỏng do phóng điện.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dưới đây là bảng thông số kỹ thuật chi tiết trích xuất từ tài liệu kỹ thuật:

Tìm hiểu thêm tại:

schneider-electric-tesys-lt47

schneider-electric-lt47-chinh-hang schneider-electric-tesys-lt47

Chức năng bảo vệ ưu việt

LT4706BS mang lại sự bảo vệ toàn diện và nhạy bén:

1. Bảo vệ quá tải (Overload): Giám sát chính xác dòng điện chạy qua 2 lỗ CT. Nếu dòng vượt mức cài đặt, rơ le sẽ ngắt sau thời gian trễ O-TIME.

2. Độ nhạy mất pha cao: Phát hiện nhanh chóng sự cố mất pha hoặc lệch pha, ngắt mạch kịp thời để tránh cháy động cơ.

3. Bảo vệ kẹt Rô-to & Kẹt cơ khí: Khi dòng điện tăng vọt gấp 3 lần cài đặt do kẹt cơ khí, thiết bị sẽ ngắt ngay lập tức (dưới 0.5 giây) để bảo vệ hệ thống truyền động.

4. Chức năng Shear-pin: Khi cài đặt O-TIME về mức tối thiểu (0.2s), rơ le đóng vai trò bảo vệ hệ thống khỏi các cú sốc cơ khí đột ngột.

Các mã sản phẩm của rơ le LT47

Hướng dẫn cài đặt và Chẩn đoán thông minh

Sản phẩm trang bị các núm chỉnh trực quan:

• LOAD: Cài đặt dòng định mức của động cơ (0.5 – 6A).

• D-TIME: Thời gian trễ khởi động (0.5 – 30s) để tránh nhảy rơ le do dòng khởi động ban đầu.

• O-TIME: Thời gian tác động khi xảy ra sự cố trong quá trình vận hành (0.2 – 10s).

Hệ thống LED báo trạng thái:

• LED Xanh: Báo thiết bị đã có nguồn 24V ổn định.

• LED Đỏ: Báo trạng thái sự cố. Nhịp nháy của đèn đỏ giúp kỹ thuật viên xác định nhanh loại lỗi (quá tải, mất pha), từ đó rút ngắn thời gian sửa chữa.

Lợi ích khi sử dụng LT4706BS

• An toàn tuyệt đối: Sử dụng nguồn 24V giúp loại bỏ nguy cơ điện giật khi thao tác trực tiếp trên thiết bị.

• Thiết kế lỗ xuyên tiện lợi: Không cần đấu nối dây động lực vào tiếp điểm, giúp giảm điện trở tiếp xúc và tăng tuổi thọ rơ le.

• Chính xác không đổi: Công nghệ điện tử không bị ảnh hưởng bởi nhiệt độ môi trường xung quanh tủ điện.

• Reset tay an toàn: Đảm bảo lỗi được khắc phục triệt để trước khi máy chạy lại, bảo vệ tối đa tài sản của doanh nghiệp.

Kết luận

Rơ le điện tử LT4706BS Schneider là giải pháp bảo vệ thông minh, chính xác và an toàn cho các động cơ công suất nhỏ sử dụng hệ thống điều khiển 24V. Với độ bền cao và khả năng phản ứng tức thì với các lỗi cơ khí, đây là sự đầu tư hiệu quả cho hệ thống của bạn.
