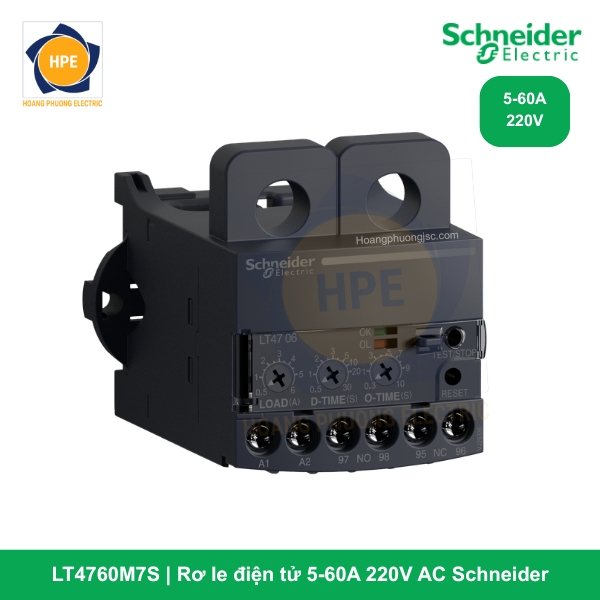

Rơ le điện tử LT4760M7S Schneider | Bảo vệ quá dòng 5-60A

Rơ le điện tử LT4760M7S là mã hàng có dải dòng lớn nhất trong dòng sản phẩm TeSys LT47 của Schneider Electric. Đây là thiết bị bảo vệ trạng thái rắn (solid-state) mạnh mẽ, được thiết kế để giám sát các động cơ 3 pha công suất lớn với độ chính xác tuyệt đối, vượt xa khả năng của các dòng rơ le nhiệt truyền thống.

Giới thiệu chi tiết về mã hàng LT4760M7S

Mã hàng LT4760M7S cung cấp dải điều chỉnh dòng điện rộng từ 5A đến 60A, chuyên dụng cho các động cơ tải nặng như máy nghiền, máy nén khí trục vít lớn, hệ thống bơm cao áp và các băng tải công nghiệp dài.

Ký hiệu “M7” tương ứng với nguồn điều khiển 200…240V AC. Đặc biệt, hậu tố “S” xác định đây là dòng Manual Reset (Reset bằng tay). Trong các ứng dụng công suất lớn đến 60A, việc Reset tay là cực kỳ quan trọng để đảm bảo kỹ thuật viên đã kiểm tra và loại bỏ nguyên nhân sự cố trước khi cho phép hệ thống vận hành trở lại, tránh gây hư hỏng nghiêm trọng cho động cơ.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Bảng thông số kỹ thuật được trích xuất từ tài liệu kỹ thuật chính hãng Schneider:

Tìm hiểu thêm tại:

schneider-electric-tesys-lt47

schneider-electric-lt47-chinh-hang schneider-electric-tesys-lt47

Chức năng bảo vệ đặc biệt cho tải nặng dải 60A

LT4760M7S sở hữu các tính năng bảo vệ thông minh giúp kéo dài tuổi thọ động cơ:

1. Bảo vệ quá tải chính xác cao: Đo lường dòng điện thực tế qua lỗ xuyên CT. Khi dòng điện vượt ngưỡng cài đặt trên núm LOAD, thiết bị ngắt mạch sau thời gian trễ O-TIME. Không bị sai số do nhiệt độ môi trường như rơ le nhiệt.

2. Siêu nhạy với lỗi mất pha: Phát hiện sự cố mất pha nguồn hoặc mất pha tải và ngắt mạch kịp thời, ngăn chặn tình trạng cháy cuộn dây do lệch từ trường ở các động cơ lớn.

3. Chống kẹt Rô-to (Locked Rotor): Khi xảy ra sự cố kẹt cơ khí khiến dòng điện vọt lên gấp 3 lần cài đặt, rơ le sẽ phản ứng cực nhanh để ngắt mạch chỉ trong vòng 0.5 giây.

4. Chế độ Shock Relay: Bằng cách cài đặt O-TIME ở mức tối thiểu (0.2s), rơ le bảo vệ tức thì các cơ cấu truyền động khỏi các cú sốc cơ khí đột ngột.

Các mã sản phẩm của rơ le LT47

Hướng dẫn cài đặt và LED chẩn đoán

Giao diện vận hành trực quan với 3 núm điều chỉnh:

• LOAD: Cài đặt dòng định mức của tải (5 – 60A).

• D-TIME (Delay Time): Thời gian trễ khởi động (0.5 – 30s) – Rất quan trọng để động cơ tải nặng vượt qua dòng khởi động lớn.

• O-TIME (Operating Time): Thời gian trễ tác động khi xảy ra quá tải vận hành (0.2 – 10s).

Hệ thống LED thông minh:

• LED Xanh (OK): Báo nguồn nuôi đã sẵn sàng.

• LED Đỏ (OL): Sáng hoặc nhấp nháy báo lỗi. Nhịp nháy của đèn đỏ cho biết chính xác loại sự cố (Mất pha hay quá tải), giúp việc bảo trì trở nên đơn giản hơn bao giờ hết.

Lợi ích khi sử dụng LT4760M7S

• Thiết kế lỗ xuyên an toàn: Cáp động lực luồn qua lỗ CT (12mm) giúp cách ly hoàn toàn mạch động lực và điều khiển, tăng độ bền cơ học cho thiết bị.

• Chính xác tuyệt đối: Công nghệ điện tử đảm bảo dải dòng 5-60A luôn hoạt động chuẩn xác trong mọi điều kiện nhiệt độ của tủ điện.

• An toàn vận hành: Chế độ Reset bằng tay giúp tuân thủ nghiêm ngặt quy trình an toàn lao động và bảo vệ thiết bị.

• Tiêu chuẩn Green Premium: Cam kết tính bền vững, minh bạch về môi trường và an toàn hóa chất theo chuẩn Schneider Electric toàn cầu.

Kết luận

Rơ le điện tử LT4760M7S Schneider là giải pháp hàng đầu để bảo vệ các động cơ dải dòng lớn lên đến 60A. Với thiết kế nhỏ gọn, lắp đặt linh hoạt trên thanh Rail và khả năng phản ứng tức thì trước các sự cố kẹt cơ khí, sản phẩm mang lại sự an tâm tuyệt đối cho các hệ thống vận hành công nghiệp nặng.
