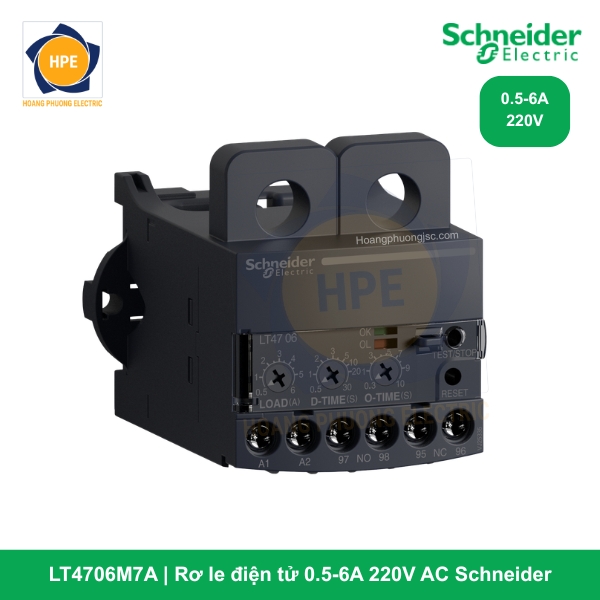

Rơ le điện tử LT4706M7A thuộc dòng TeSys LT47 của Schneider Electric là thiết bị bảo vệ trạng thái rắn (solid-state) thông minh. Khác với dòng “S” (Reset tay), dòng “A” được tích hợp tính năng Tự động Reset (Auto Reset), giúp hệ thống tự phục hồi sau sự cố mà không cần can thiệp thủ công, cực kỳ phù hợp cho các vị trí lắp đặt khó tiếp cận hoặc các quy trình vận hành tự động liên tục.
Giới thiệu chi tiết về mã hàng LT4706M7A
Mã hàng LT4706M7A được thiết kế để bảo vệ các động cơ 3 pha công suất nhỏ với dải dòng điều chỉnh từ 0.5A đến 6A.
Điểm khác biệt cốt lõi nằm ở ký tự cuối cùng:
-
“M7”: Nguồn điều khiển mức 200…240V AC.
-
“A”: Chế độ Auto Reset. Trên mặt thiết bị sẽ có thêm núm chỉnh R-Time (thời gian tự động phục hồi). Sau khi rơ le ngắt do quá tải, nó sẽ tự động đóng lại tiếp điểm sau một khoảng thời gian cài đặt sẵn (từ 1 đến 120 giây), giúp giảm thiểu thời gian dừng máy (downtime).
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dựa trên tài liệu kỹ thuật dòng LT47, dưới đây là thông số chi tiết:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | TeSys LT (LT47) |
| Mã sản phẩm | LT4706M7A |
| Loại rơ le | Rơ le quá dòng điện tử (Electronic over current relay) |
| Dải cài đặt dòng điện (Load) | 0.5…6 A |
| Điện áp nguồn điều khiển [Us] | 200…240 V AC (50/60 Hz) |
| Chế độ Reset | Tự động (Auto Reset) |
| Thời gian Reset (R-Time) | Điều chỉnh từ 1…120 giây |
| Loại tiếp điểm | 1 NO + 1 NC |
| Cách thức lắp đặt | Gắn trên thanh Rail (DIN Rail) |
| Đường kính lỗ CT | 12 mm |
| Thời gian bảo hành | 18 tháng |
| Reset tự động | tương đương mã EOCRAR-05S |
Tìm hiểu thêm tại:
schneider-electric-lt47-chinh-hang schneider-electric-tesys-lt47
Các núm điều chỉnh và Tính năng bảo vệ
Khác với dòng Reset tay chỉ có 3 núm, LT4706M7A có 4 núm điều chỉnh:
-
LOAD: Cài đặt dòng định mức của động cơ (0.5 – 6A).
-
D-TIME: Thời gian trễ khi khởi động (0.5 – 30s).
-
O-TIME: Thời gian trễ ngắt khi quá tải vận hành (0.2 – 10s).
-
R-TIME (Tính năng mới): Cài đặt thời gian chờ để rơ le tự động Reset (1 – 120s).
Các chức năng bảo vệ cốt lõi:
-
Quá tải (Overload): Ngắt mạch khi Imax > Isetting.
-
Mất pha (Phase failure): Độ nhạy cao, bảo vệ động cơ ngay khi mất cân bằng pha.
-
Kẹt rô-to (Locked rotor): Ngắt tức thì trong 0.5s nếu dòng vọt lên gấp 3 lần cài đặt.
-
Bảo vệ sốc cơ khí: Sử dụng như một Shear-pin relay khi cài O-Time ở mức 0.2s.
Các mã sản phẩm của rơ le LT47
| LT4706M7S |
Rơ le điện tử EOCR 0.5-6A 220V AC
|
| LT4730M7S |
Rơ le điện tử EOCR 3-30A 220V AC
|
| LT4760M7S |
Rơ le điện tử EOCR 5-60A 220V AC
|
| LT4706BS |
Rơ le điện tử EOCR 0.5-6A 24V AC/DC
|
| LT4730BS |
Rơ le điện tử EOCR 3-30A 24V AC/DC
|
| LT4760BS |
Rơ le điện tử EOCR 5-60A 24V AC/DC
|
| LT4706M7A |
Rơ le điện tử EOCR 0.5-6A 220V AC
|
| LT4730M7A |
Rơ le điện tử EOCR 3-30A 220V AC
|
| LT4760M7A |
Rơ le điện tử EOCR 5-60A 220V AC
|
| LT4706BA |
Rơ le điện tử EOCR 0.5-6A 24V AC/DC
|
| LT4730BA |
Rơ le điện tử EOCR 3-30A 24V AC/DC
|
| LT4760BA |
Rơ le điện tử EOCR 5-60A 24V AC/VDC
|
Lợi ích khi sử dụng LT4706M7A
-
Tối ưu hóa vận hành: Lý tưởng cho các trạm bơm, hệ thống quạt thông gió hoặc các máy móc ở vị trí cao, hẻo lánh nơi việc nhấn nút Reset thủ công là bất tiện.
-
Hoạt động chính xác: Công nghệ điện tử không bị ảnh hưởng bởi nhiệt độ môi trường, loại bỏ tình trạng nhảy nhầm của rơ le nhiệt.
-
Lắp đặt an toàn: Dây động lực đi qua lỗ CT giúp cách ly hoàn toàn, không gây cháy hỏng tiếp điểm do hồ quang.
-
Chẩn đoán nhanh: Đèn LED đỏ nhấp nháy giúp xác định lỗi nhanh chóng để kỹ thuật viên xử lý khi cần thiết.
Kết luận
Rơ le điện tử LT4706M7A Schneider là giải pháp bảo vệ hiện đại cho các ứng dụng tự động hóa. Với khả năng tự phục hồi thông minh và độ chính xác cực cao ở dải dòng nhỏ, sản phẩm giúp doanh nghiệp vận hành hệ thống một cách liên tục và hiệu quả nhất.
